| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54 |
DS1002-03-1xXX серия |
|
гнезда цанговые прямые однорядные для выводного монтажа, шаг 2,54 мм
|

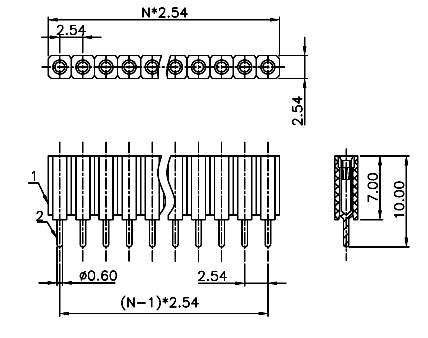

Чертеж
Разметка платы
|
| DS1002-03 |
- |
1 |
* |
40 |
1 |
3 |
| 1 |
|
2 |
|
3 |
4 |
5 |
1) Серия:
DS1002-03
2) Количество рядов:
1: 1
2: 2
3) Количество контактов в ряду:
1: 1
....
40: 40
4) Покрытие выводов:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
5) Покрытие гнезд:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
| Розетки данной серии изготавливаются на фабрике в виде линеек 1x40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.
|
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 100 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: медный сплав
Покрытие контактов: частичное золочение
|
| 163382 |
DS1002-03-1x016T1F6 |
6801S-01-70 |
1 |
| 163383 |
DS1002-03-1x026T1F6 |
6801S-02-70 |
2 |
| 163384 |
DS1002-03-1x036T1F6 |
6801S-03-70 |
3 |
| 163385 |
DS1002-03-1x046T1F6 |
6801S-04-70 |
4 |
| 163386 |
DS1002-03-1x056T1F6 |
6801S-05-70 |
5 |
| 163387 |
DS1002-03-1x066T1F6 |
6801S-06-70 |
6 |
| 163388 |
DS1002-03-1x076T1F6 |
6801S-07-70 |
7 |
| 163389 |
DS1002-03-1x086T1F6 |
6801S-08-70 |
8 |
| 163390 |
DS1002-03-1x096T1F6 |
6801S-09-70 |
9 |
| 163391 |
DS1002-03-1x106T1F6 |
6801S-10-70 |
10 |
| 163392 |
DS1002-03-1x116T1F6 |
6801S-11-70 |
11 |
| 163393 |
DS1002-03-1x126T1F6 |
6801S-12-70 |
12 |
| 163394 |
DS1002-03-1x136T1F6 |
6801S-13-70 |
13 |
| 163395 |
DS1002-03-1x146T1F6 |
6801S-14-70 |
14 |
| 163396 |
DS1002-03-1x156T1F6 |
6801S-15-70 |
15 |
| 163397 |
DS1002-03-1x166T1F6 |
6801S-16-70 |
16 |
| 163398 |
DS1002-03-1x176T1F6 |
6801S-17-70 |
17 |
| 163399 |
DS1002-03-1x186T1F6 |
6801S-18-70 |
18 |
| 163400 |
DS1002-03-1x196T1F6 |
6801S-19-70 |
19 |
| 163401 |
DS1002-03-1x206T1F6 |
6801S-20-70 |
20 |
| 163402 |
DS1002-03-1x216T1F6 |
6801S-21-70 |
21 |
| 163403 |
DS1002-03-1x226T1F6 |
6801S-22-70 |
22 |
| 163404 |
DS1002-03-1x236T1F6 |
6801S-23-70 |
23 |
| 163405 |
DS1002-03-1x246T1F6 |
6801S-24-70 |
24 |
| 163406 |
DS1002-03-1x256T1F6 |
6801S-25-70 |
25 |
| 163407 |
DS1002-03-1x266T1F6 |
6801S-26-70 |
26 |
| 163408 |
DS1002-03-1x276T1F6 |
6801S-27-70 |
27 |
| 163409 |
DS1002-03-1x286T1F6 |
6801S-28-70 |
28 |
| 163410 |
DS1002-03-1x296T1F6 |
6801S-29-70 |
29 |
| 163411 |
DS1002-03-1x306T1F6 |
6801S-30-70 |
30 |
| 163412 |
DS1002-03-1x316T1F6 |
6801S-31-70 |
31 |
| 163413 |
DS1002-03-1x326T1F6 |
6801S-32-70 |
32 |
| 163414 |
DS1002-03-1x336T1F6 |
6801S-33-70 |
33 |
| 163415 |
DS1002-03-1x346T1F6 |
6801S-34-70 |
34 |
| 163416 |
DS1002-03-1x356T1F6 |
6801S-35-70 |
35 |
| 163417 |
DS1002-03-1x366T1F6 |
6801S-36-70 |
36 |
| 163418 |
DS1002-03-1x376T1F6 |
6801S-37-70 |
37 |
| 163419 |
DS1002-03-1x386T1F6 |
6801S-38-70 |
38 |
| 163420 |
DS1002-03-1x396T1F6 |
6801S-39-70 |
39 |
| 163421 |
DS1002-03-1x406T1F6 |
6801S-40-70 |
40 |
Разметка платы
|
|
|
|
|
