Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

2226A-XX (BLS-XX) серия

розетки однорядные на провод; шаг 2,54 мм

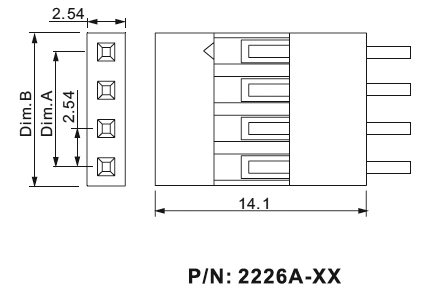

Чертеж

2226 A - 20
1 2   3

1) серия:
     2226
2) тип:
     A: однорядная
3) количество контактов (1...20):
     XX

Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов (в России принято название серии BLS).

Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 15 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -25...+105°С

Применимый сортамент проводов: AWG24...AWG28

Материал изолятора: высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение



код
товара
марка аналог кол-во контактов Размеры, мм
A B
17302 2226A-01 BLS-1 1 - 2,54
17301 2226A-02 BLS-2 2 2,54 5,08
17300 2226A-03 BLS-3 3 5,08 7,62
17299 2226A-04 BLS-4 4 7,62 10,16
17298 2226A-05 BLS-5 5 10,16 12,70
17297 2226A-06 BLS-6 6 12,70 15,24
73106 2226A-07 BLS-7 7 15,24 17,78
39691 2226A-08 BLS-8 8 17,78 20,32
73107 2226A-09 BLS-9 9 20,32 22,86
19152 2226A-10 BLS-10 10 22,86 25,40
73108 2226A-11 BLS-11 11 25,40 27,94
73109 2226A-12 BLS-12 12 27,94 30,48
73110 2226A-13 BLS-13 13 30,48 33,02
73111 2226A-14 BLS-14 14 33,02 35,56
73112 2226A-15 BLS-15 15 35,56 38,10
73113 2226A-16 BLS-16 16 38,10 40,64
73114 2226A-17 BLS-17 17 40,64 43,18
73115 2226A-18 BLS-18 18 43,18 45,72
73116 2226A-19 BLS-19 19 45,72 48,26
73117 2226A-20 BLS-20 20 48,26 50,80

Терминалы для 2226A (в комплекте не идут, заказывать надо отдельно):
