Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,54 мм

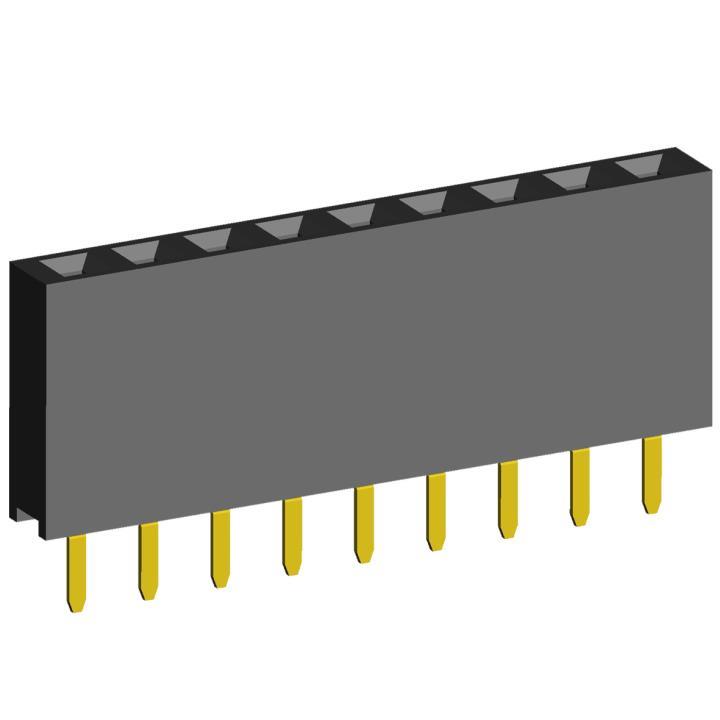

2212S-XXG-85 (PBS-XX) серия

розетки однорядные прямые (гнездо) на плату для монтажа в отверстия, шаг 2,54 мм

2212S-XXG-85 (PBS-XX) серия, розетки однорядные прямые (гнездо) на плату для монтажа в отверстия, шаг 2,54 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,54 мм

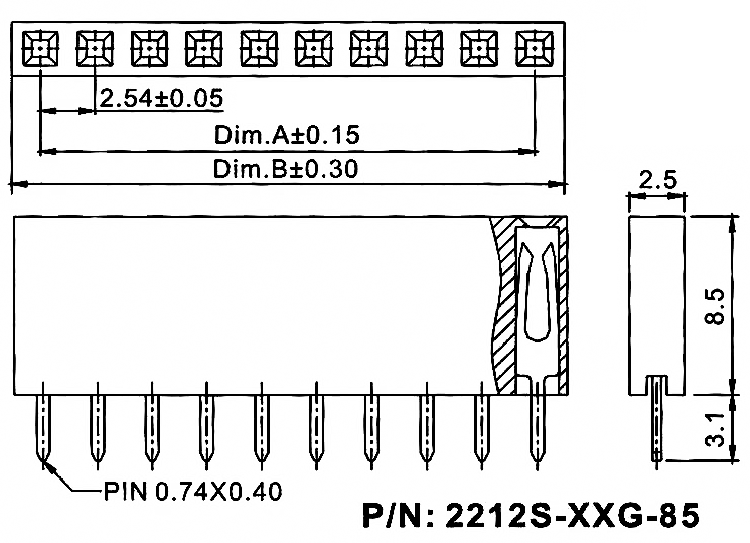

Чертеж
2212S-XXG-85 (PBS-XX) серия, розетки однорядные прямые (гнездо) на плату для монтажа в отверстия, шаг 2,54 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,54 мм

2212 S - 02 G - 85
1 2   3 4   5

1) серия:
     2212
2) изолятор:
     S: прямой
3) количество контактов (2...40):
     02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 03, ... 09)
     03: 3 контакта
     xx: ...
     40: 40 контактов
4) покрытие:
     G: золочение
5) высота изолятора в десятых долях мм:
     85

Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.

Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

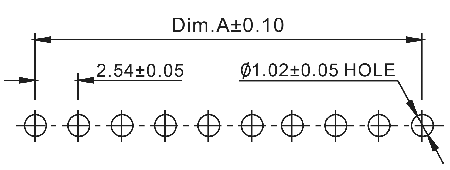

Макет печатной платы


Код
товара
Марка количество
контактов
17406 2212S-02G-85 (PBS-2) 2
17120 2212S-03G-85 (PBS-3) 3
17228 2212S-04G-85 (PBS-4) 4
17119 2212S-05G-85 (PBS-5) 5
24125 2212S-06G-85 (PBS-06) 6
24114 2212S-07G-85 (PBS-7) 7
24115 2212S-08G-85 (PBS-8) 8
24117 2212S-09G-85 (PBS-9) 9
17121 2212S-10G-85 (PBS-10) 10
24116 2212S-11G-85 (PBS-11) 11
24118 2212S-12G-85 (PBS-12) 12
24119 2212S-13G-85 (PBS-13) 13
19160 2212S-14G-85 (PBS-14) 14
24120 2212S-15G-85 (PBS-15) 15
50641 2212S-16G-85 (PBS-16) 16
66878 2212S-17G-85 (PBS-17) 17
36365 2212S-18G-85 (PBS-18) 18
66879 2212S-19G-85 (PBS-19) 19
19161 2212S-20G-85 (PBS-20) 20
66880 2212S-21G-85 (PBS-21) 21
50640 2212S-22G-85 (PBS-22) 22
66881 2212S-23G-85 (PBS-23) 23
52042 2212S-24G-85 (PBS-24) 24
66882 2212S-25G-85 (PBS-25) 25
66883 2212S-26G-85 (PBS-26) 26
66884 2212S-27G-85 (PBS-27) 27
64616 2212S-28G-85 (PBS-28) 28
66885 2212S-29G-85 (PBS-29) 29
24121 2212S-30G-85 (PBS-30) 30
66886 2212S-31G-85 (PBS-31) 31
64614 2212S-32G-85 (PBS-32) 32
66887 2212S-33G-85 (PBS-33) 33
66888 2212S-34G-85 (PBS-34) 34
66889 2212S-35G-85 (PBS-35) 35
64615 2212S-36G-85 (PBS-36) 36
66890 2212S-37G-85 (PBS-37) 37
66891 2212S-38G-85 (PBS-38) 38
66892 2212S-39G-85 (PBS-39) 39
17575 2212S-40G-85 (PBS-40) 40
24122 2212S-40SG-85 (PBS-40) 40

2212S-XXG-85 (PBS-XX) серия, розетки однорядные прямые (гнездо) на плату для монтажа в отверстия, шаг 2,54 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,54 мм

Макет печатной платы
