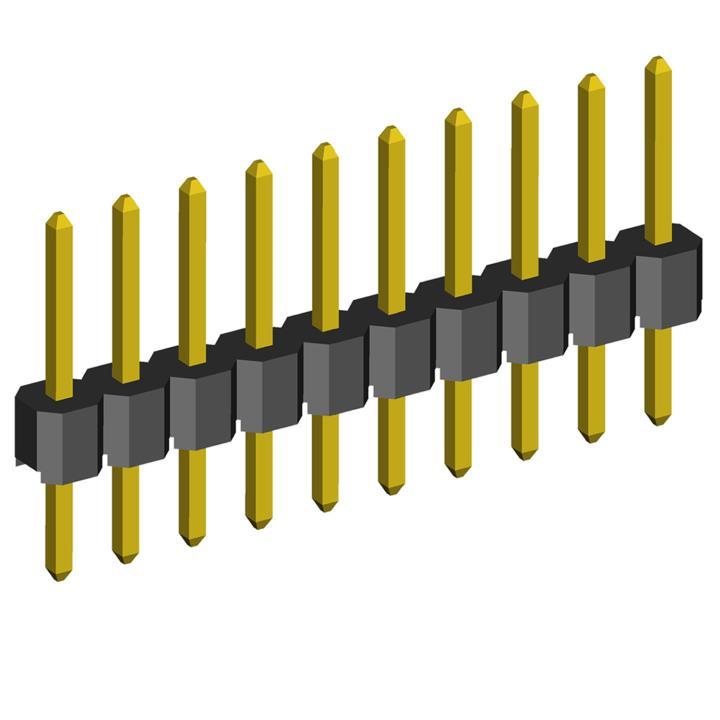

2211S-XXG-XXXX (PLS-XX) серия

вилки штыревые открытые прямые однорядные на плату для монтажа в отверстия, шаг 2,54 мм

2211S-XXG-XXXX (PLS-XX) серия, вилки штыревые открытые прямые однорядные на плату для монтажа в отверстия, шаг 2,54 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,54 мм

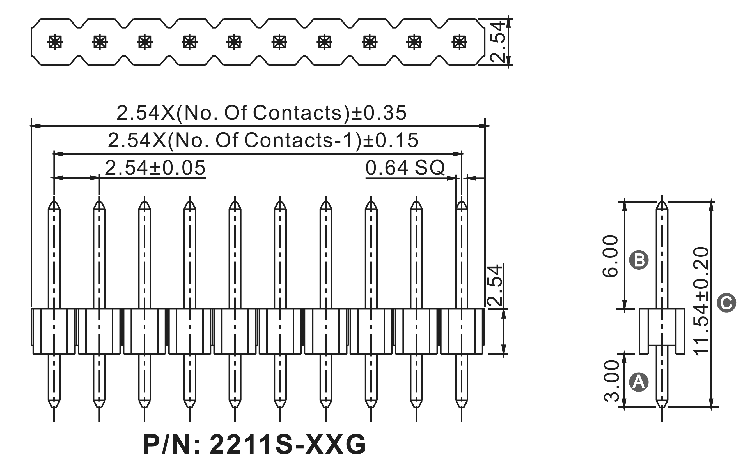

Чертеж
2211S-XXG-XXXX (PLS-XX) серия, вилки штыревые открытые прямые однорядные на плату для монтажа в отверстия, шаг 2,54 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,54 мм

2211 S - 01 G - XXXX
1 2   3 4   5

1) серия:
     2211
2) изолятор:
     S: прямой
3) количество контактов (1...40):
     01: 1 контакт (дополняется нулями впереди, если менее 10 контактов, т.е.: 01, 02...09)
     02: 2 контакта
     xx: ...
     40: 40 контактов
4) покрытие:
     G: золочение
     T: лужение
5) размер C в сотых долях мм (если не указано, то стандарт 1154 = 11,54 мм):
     XXXX

Вилки штыревые открытые прямые однорядные на плату для монтажа в отверстия данной серии изготавливаются на фабрике в виде линеек 1x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 1.5 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

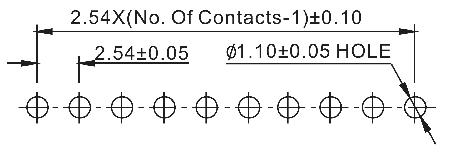

Макет печатной платы


Код
товара
Марка количество
контактов
17219 2211S-01G (PLS-01) 1
17218 2211S-02G (PLS-02) 2
17217 2211S-03G (PLS-03) 3
76598 2211S-03G-2400 3
64570 2211S-04G (PLS-04) 4
24407 2211S-05G (PLS-05) 5
17216 2211S-06G (PLS-06) 6
64560 2211S-07G (PLS-07) 7
64561 2211S-08G (PLS-08) 8
64564 2211S-09G (PLS-09) 9
17215 2211S-10G (PLS-10) 10
64565 2211S-11G (PLS-11) 11
64562 2211S-12G (PLS-12) 12
64566 2211S-13G (PLS-13) 13
64563 2211S-14G (PLS-14) 14
64567 2211S-15G (PLS-15) 15
17214 2211S-16G (PLS-16) 16
178011 2211S-16G-1720 16
68403 2211S-17G (PLS-17) 17
64568 2211S-18G (PLS-18) 18
68404 2211S-19G (PLS-19) 19
64569 2211S-20G (PLS-20) 20
68405 2211S-21G (PLS-21) 21
64575 2211S-22G (PLS-22) 22
68406 2211S-23G (PLS-23) 23
64572 2211S-24G (PLS-24) 24
68407 2211S-25G (PLS-25) 25
68408 2211S-26G (PLS-26) 26
68409 2211S-27G (PLS-27) 27
68410 2211S-28G (PLS-28) 28
68411 2211S-29G (PLS-29) 29
64571 2211S-30G (PLS-30) 30
68412 2211S-31G (PLS-31) 31
64573 2211S-32G (PLS-32) 32
68413 2211S-33G (PLS-33) 33
68414 2211S-34G (PLS-34) 34
68415 2211S-35G (PLS-35) 35
64574 2211S-36G (PLS-36) 75160-101-36LF 36
68416 2211S-37G (PLS-37) 37
68417 2211S-38G (PLS-38) 38
68418 2211S-39G (PLS-39) 39
54061 2211S-40 (PLS-40) 40
17213 2211S-40G (PLS-40) 40
71927 2211S-40G-2400 40

2211S-XXG-XXXX (PLS-XX) серия, вилки штыревые открытые прямые однорядные на плату для монтажа в отверстия, шаг 2,54 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,54 мм

Макет печатной платы
