2211R-XXG-XXXXXX (PLS-XXR) серия

вилки штыревые открытые угловые однорядные на плату для монтажа в отверстия, шаг 2,54 мм

2211R-XXG-XXXXXX (PLS-XXR) серия, вилки штыревые открытые угловые однорядные на плату для монтажа в отверстия, шаг 2,54 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,54 мм

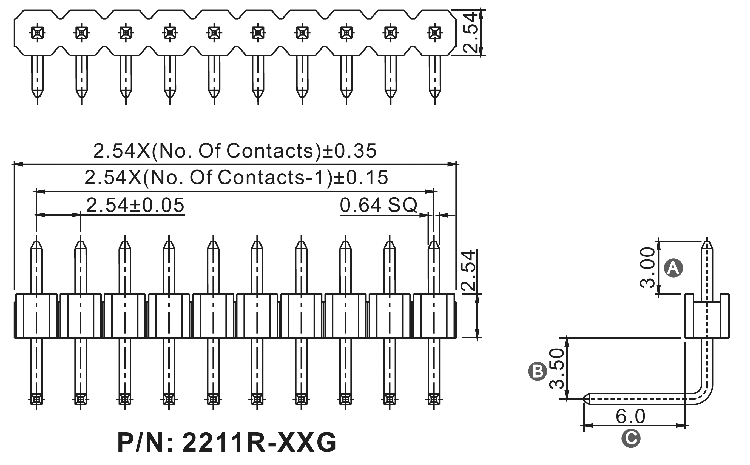

Чертеж
2211R-XXG-XXXXXX (PLS-XXR) серия, вилки штыревые открытые угловые однорядные на плату для монтажа в отверстия, шаг 2,54 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,54 мм

2211 R - 01 G - XXXXXX
1 2   3 4   5

1) серия:
     2211
2) изолятор:
     R: угловой
3) количество контактов (1...40):
     01: 1 контакт (дополняется нулями впереди, если менее 10 контактов, т.е.: 01, 02...09)
     02: 2 контакта
     xx: ...
     40: 40 контактов
4) покрытие:
     G: золочение
     T: лужение
5) размеры A, B, C в десятых долях мм (если не указано, то стандарт 303560):
     XXXXXX

Вилки штыревые открытые угловые однорядные на плату для монтажа в отверстия данной серии изготавливаются на фабрике в виде линеек 1x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 1.5 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы


Код
товара
Марка количество
контактов
47383 2211R-01G (PLS-01R) 1
64577 2211R-02G (PLS-02R) 2
64576 2211R-03G (PLS-03R) 3
63634 2211R-04G (PLS-04R) 4
63633 2211R-05G (PLS-05R) 5
64578 2211R-06G (PLS-06R) 6
64579 2211R-07G (PLS-07R) 7
64580 2211R-08G (PLS-08R) 8
64581 2211R-09G (PLS-09R) 9
24109 2211R-10G (PLS-10R, JILN-12251110CNG0R138003) 10
64582 2211R-11G (PLS-11R) 11
64583 2211R-12G (PLS-12R) 12
64584 2211R-13G (PLS-13R) 13
64585 2211R-14G (PLS-14R) 14
64586 2211R-15G (PLS-15R) 15
64587 2211R-16G (PLS-16R) 16
68419 2211R-17G (PLS-17R) 17
64588 2211R-18G (PLS-18R) 18
68420 2211R-19G (PLS-19R) 19
64589 2211R-20G (PLS-20R) 20
68421 2211R-21G (PLS-21R) 21
64590 2211R-22G (PLS-22R) 22
68422 2211R-23G (PLS-23R) 23
64591 2211R-24G (PLS-24R) 24
68423 2211R-25G (PLS-25R) 25
68424 2211R-26G (PLS-26R) 26
68425 2211R-27G (PLS-27R) 27
68426 2211R-28G (PLS-28R) 28
68427 2211R-29G (PLS-29R) 29
64592 2211R-30G (PLS-30R) 30
68428 2211R-31G (PLS-31R) 31
64593 2211R-32G (PLS-32R) 32
68429 2211R-33G (PLS-33R) 33
68430 2211R-34G (PLS-34R) 34
68431 2211R-35G (PLS-35R) 35
64594 2211R-36G (PLS-36R) 36
68432 2211R-37G (PLS-37R) 37
68433 2211R-38G (PLS-38R) 38
68434 2211R-39G (PLS-39R) 39
17212 2211R-40G (PLS-40R) 40
58593 2211R-40G-350 40

2211R-XXG-XXXXXX (PLS-XXR) серия, вилки штыревые открытые угловые однорядные на плату для монтажа в отверстия, шаг 2,54 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,54 мм

Макет печатной платы
