Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,54x2,54 мм

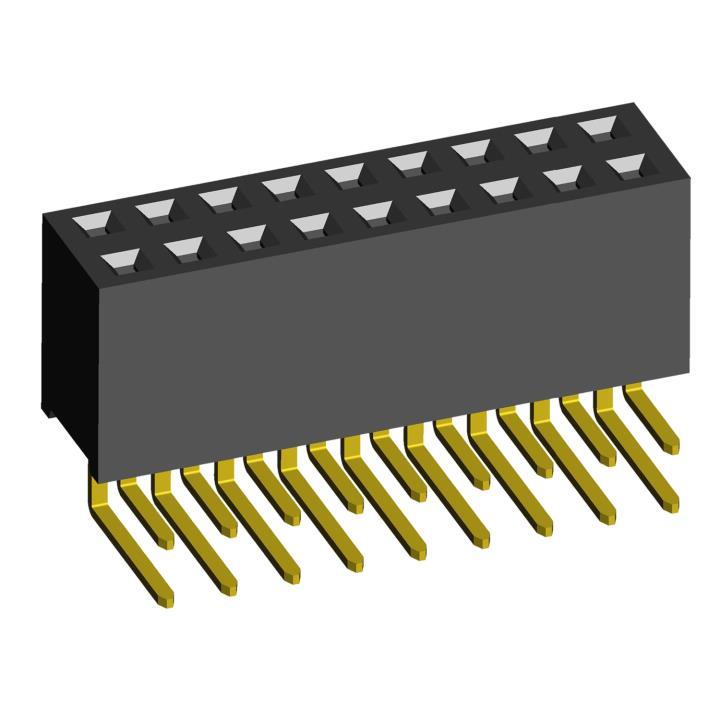

2214R-XXG-85 (PBD-XXR) серия

розетки двухрядные угловые (гнездо) на плату для монтажа в отверстия, шаг 2,54x2,54 мм

2214R-XXG-85 (PBD-XXR) серия, розетки двухрядные угловые (гнездо) на плату для монтажа в отверстия, шаг 2,54x2,54 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,54x2,54 мм

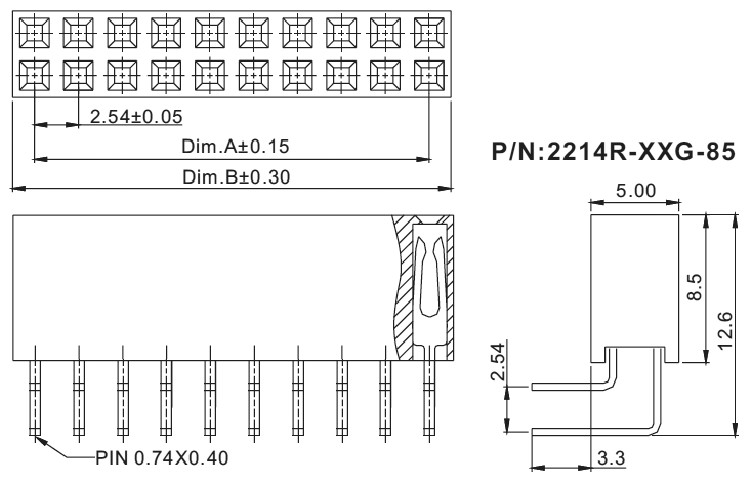

Чертеж
2214R-XXG-85 (PBD-XXR) серия, розетки двухрядные угловые (гнездо) на плату для монтажа в отверстия, шаг 2,54x2,54 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,54x2,54 мм

2214 R - 04 G - 85
1 2   3 4   5

1) серия:
     2214
2) изолятор:
     R: угловой
3) количество контактов (4...80):
     04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
     06: 6 контактов
     xx: ...
     80: 80 контактов
4) покрытие:
     G: золочение
5) высота изолятора в десятых долях мм:
     85

Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.

Электрические характеристики:
Максимальный ток: 1.5 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы


Код
товара
Марка количество
контактов
17238 2214R-04G-85 (PBD-04R) 4
35349 2214R-04G-85 (PBD-4R) Bad 4
17233 2214R-06G-85 (PBD-06R) 6
35705 2214R-08G-85 (PBD-08R) 8
17244 2214R-10G-85 (PBD-10R) 10
23306 2214R-12G-85 (PBD-12R) 12
24934 2214R-14G-85 (PBD-14R) 14
17241 2214R-16G-85 (PBD-16R) 16
24140 2214R-18G-85 (PBD-18R) 18
17240 2214R-20G-85 (PBD-20R) 20
24935 2214R-22G-85 (PBD-22R) 22
34638 2214R-24G-85 (PBD-24R) 24
24943 2214R-26G-85 (PBD-26R) 26
24941 2214R-28G-85 (PBD-28R) 28
34330 2214R-30G-85 (PBD-30R) 30
22934 2214R-32G-85 (PBD-32R) 32
24936 2214R-34G-85 (PBD-34R) 34
24937 2214R-36G-85 (PBD-36R) 36
24944 2214R-38G-85 (PBD-38R) 38
24938 2214R-40G-85 (PBD-40R) 40
24939 2214R-42G-85 (PBD-42R) 42
24940 2214R-44G-85 (PBD-44R) 44
24942 2214R-46G-85 (PBD-46R) 46
24945 2214R-48G-85 (PBD-48R) 48
24946 2214R-50G-85 (PBD-50R) 50
24947 2214R-52G-85 (PBD-52R) 52
24948 2214R-54G-85 (PBD-54R) 54
24950 2214R-56G-85 (PBD-56R) 56
24949 2214R-58G-85 (PBD-58R) 58
17236 2214R-60G-85 (PBD-60R) 60
24951 2214R-62G-85 (PBD-62R) 62
35706 2214R-64G-85 (PBD-64R) 64
24952 2214R-66G-85 (PBD-66R) 66
24955 2214R-68G-85 (PBD-68R) 68
24956 2214R-70G-85 (PBD-70R) 70
24957 2214R-72G-85 (PBD-72R) 72
24958 2214R-74G-85 (PBD-74R) 74
24953 2214R-76G-85 (PBD-76R) 76
24959 2214R-78G-85 (PBD-78R) 78
36620 2214R-80G-85 (PBD-80R) 80
130659 2214R1-34G-85 (PBD-34R1) 34

2214R-XXG-85 (PBD-XXR) серия, розетки двухрядные угловые (гнездо) на плату для монтажа в отверстия, шаг 2,54x2,54 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,54x2,54 мм

Макет печатной платы
