Разъемы >> Соединители межплатные

шаг 3,96 мм

(шаг между выводами в ряду 3,96 мм)

Максимальный ток: 5.0/7.5 A AC/DC
Материал изолятора: высокотемпературный пластик
                                     (UL94V-0)/золочение/лужение
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение/лужение
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 1500 V AC в течение 1 мин.
Рабочая температура: -40...+105/-25...+85°C

     Вилки штыревые (штыревые линейки, штыревые соединители, штыревые разъемы) с шагом 3,96 мм изготавливаются на фабрике в виде линеек с надрезанным изолятором по 1x20 контактов.
     Затем они могут быть разрезаны на фабрике на специальном приспособлении на требуемое количество контактов: однорядные вилки режутся на любое количество контактов: 1, 2, 3... и т.д.
     Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

     Гнезда для штыревых вилок изготавливаются методом литья сразу на нужное количество контактов.

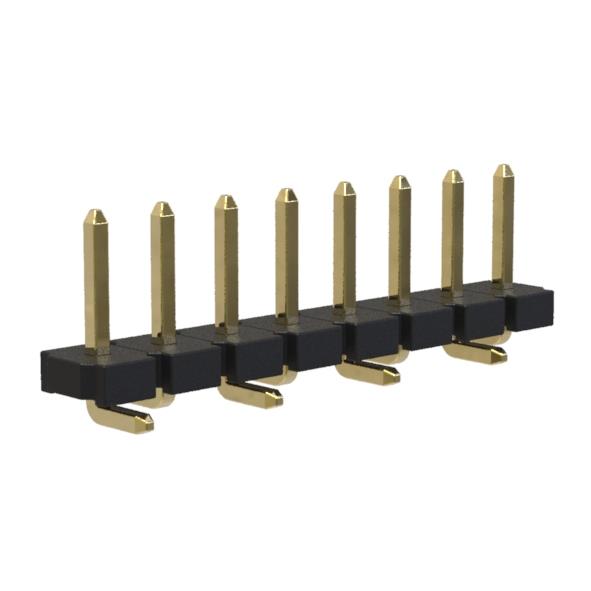

BL1932-11xxM-01 серия, вилки однорядные SMD прямые тип 1, шаг 3,96 мм, 1x20 контактов
BL1932-11xxM-01
серия

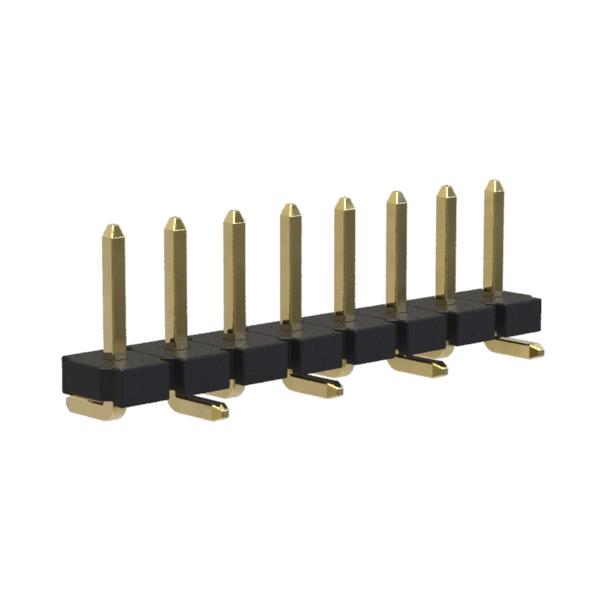

BL1932-11xxM-02 серия, вилки однорядные SMD прямые тип 2, шаг 3,96 мм, 1x20 контактов
BL1932-11xxM-02
серия

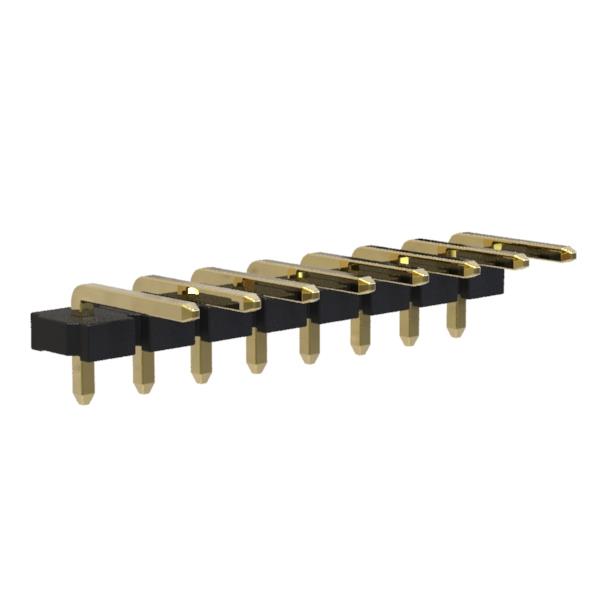

BL1932-11xxR серия, вилки однорядные угловые, шаг 3,96 мм, 1x20 контактов
BL1932-11xxR
серия
BL1932-11xxS серия, вилки однорядные прямые, шаг 3,96 мм, 1x20 контактов
BL1932-11xxS
серия

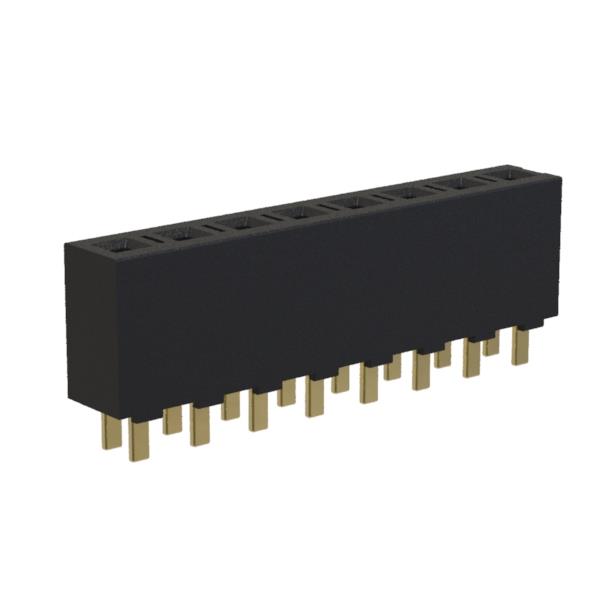

BL2289-01xxS серия, розетки однорядные прямые, шаг 3,96 мм, 1x20 контактов
BL2289-01xxS
серия

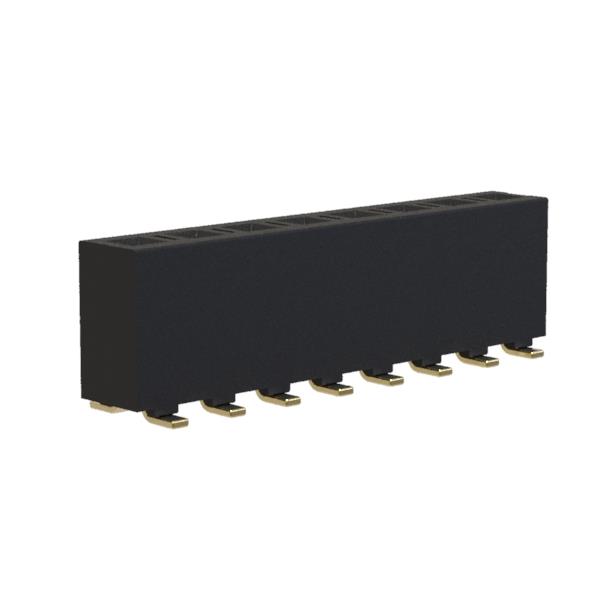

BL2289-01xxM серия, розетки однорядные SMD прямые, шаг 3,96 мм, 1x20 контактов
BL2289-01xxM
серия
41815BE серия, розетки прямые на плату с обратным входом, шаг 3,96 мм, 1x15 контактов
41815BE
серия
41815R серия, розетки угловые на плату, шаг 3,96 мм, 1x15 контактов
41815R
серия
41815S серия, розетки прямые на плату, шаг 3,96 мм, 1x15 контактов
41815S
серия
