| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 1,00 x 1,00 |

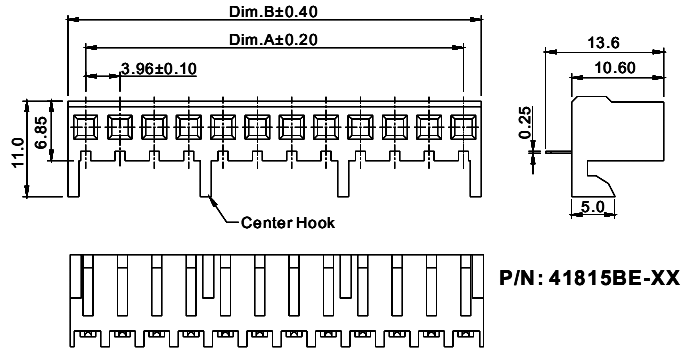

41815BE-XX серия |
|
розетки прямые на плату с обратным входом для выводного монтажа, шаг 3,96 мм
|
|
|
|
1) серия
2) R - угловой
S- прямой
BE - прямой с обратным входом
3) количество контактов (2...15)
|
Электрические характеристики:
Максимальный ток: 5,0 А
Максимальное переменное напряжение: 250 V
Сопротивление контактов: 20 мОм (макс)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость:
переменное напряжение 1500V в течение 1 мин.
Рабочая температура: -25...+85°С
Материал:
Изолятор: нейлон-66 (UL94V-0)
Контакты: фосфористая бронза, луженые
|
|
41815BE-02 |
Molex 0009484029 |
FPHSN-102TTW002 |
2 |
3,96 |
8,06 |
|
41815BE-03 |
Molex 0009484039 |
FPHSN-103TTW002 |
3 |
7,92 |
12,02 |
|
41815BE-04 |
Molex 0009484049 |
FPHSN-104TTW002 |
4 |
11,88 |
15,98 |
|
41815BE-05 |
Molex 0009484059 |
FPHSN-105TTW002 |
5 |
15,84 |
19,94 |
|
41815BE-06 |
Molex 0009484069 |
FPHSN-106TTW002 |
6 |
19,80 |
23,90 |
|
41815BE-07 |
Molex 0009484079 |
FPHSN-107TTW002 |
7 |
23,76 |
27,86 |
|
41815BE-08 |
Molex 0009484089 |
FPHSN-108TTW002 |
8 |
27,72 |
31,82 |
|
41815BE-09 |
Molex 0009484099 |
FPHSN-109TTW002 |
9 |
31,68 |
35,78 |
|
41815BE-10 |
Molex 0009484109 |
FPHSN-110TTW002 |
10 |
35,64 |
39,74 |
|
41815BE-11 |
Molex 0009484119 |
FPHSN-111TTW002 |
11 |
39,60 |
43,70 |
|
41815BE-12 |
Molex 0009484129 |
FPHSN-112TTW002 |
12 |
43,56 |
47,66 |
|
41815BE-13 |
Molex 0009484139 |
FPHSN-113TTW002 |
13 |
47,52 |
51,62 |
|
41815BE-14 |
Molex 0009484149 |
FPHSN-114TTW002 |
14 |
51,48 |
55,58 |
|
41815BE-15 |
Molex 0009484159 |
FPHSN-115TTW002 |
15 |
55,44 |
59,54 |

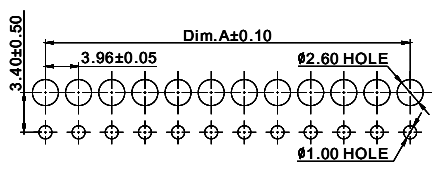

Расположение отверстий и контактных площадок на плате
|
|
|
|
|
