| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 1,00 x 1,00 |

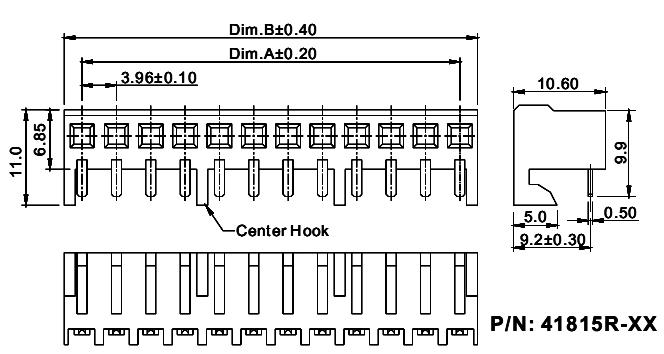

41815R-XX серия |
|
розетки угловые на плату для выводного монтажа, шаг 3,96 мм
|
|
|
|
1) серия
2) R - угловой
S- прямой
BE - прямой с обратным входом
3) количество контактов (2...15)
|
Электрические характеристики:
Максимальный ток: 5,0 А
Максимальное переменное напряжение: 250 V
Сопротивление контактов: 20 мОм (макс)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость:
переменное напряжение 1500V в течение 1 мин.
Рабочая температура: -25...+85°С
Материал:
Изолятор: нейлон-66 (UL94V-0)
Контакты: фосфористая бронза, луженые
|
|
41815R-02 |
Molex 0009481024 |
FPHRN-102TTW004 |
2 |
3,96 |
8,06 |
|
41815R-03 |
Molex 0009481034 |
FPHRN-103TTW004 |
3 |
7,92 |
12,02 |
|
41815R-04 |
Molex 0009481044 |
FPHRN-104TTW004 |
4 |
11,88 |
15,98 |
|
41815R-05 |
Molex 0009481054 |
FPHRN-105TTW004 |
5 |
15,84 |
19,94 |
|
41815R-06 |
Molex 0009481064 |
FPHRN-106TTW004 |
6 |
19,80 |
23,90 |
|
41815R-07 |
Molex 0009481074 |
FPHRN-107TTW004 |
7 |
23,76 |
27,86 |
|
41815R-08 |
Molex 0009481084 |
FPHRN-108TTW004 |
8 |
27,72 |
31,82 |
|
41815R-09 |
Molex 0009481094 |
FPHRN-109TTW004 |
9 |
31,68 |
35,78 |
|
41815R-10 |
Molex 0009481104 |
FPHRN-110TTW004 |
10 |
35,64 |
39,74 |
|
41815R-11 |
Molex 0009481114 |
FPHRN-111TTW004 |
11 |
39,60 |
43,70 |
|
41815R-12 |
Molex 0009481124 |
FPHRN-112TTW004 |
12 |
43,56 |
47,66 |
|
41815R-13 |
Molex 0009481134 |
FPHRN-113TTW004 |
13 |
47,52 |
51,62 |
|
41815R-14 |
Molex 0009481144 |
FPHRN-114TTW004 |
14 |
51,48 |
55,58 |
|
41815R-15 |
Molex 0009481154 |
FPHRN-115TTW004 |
15 |
55,44 |
59,54 |
Расположение отверстий и контактных площадок на плате
|
|
|
|
|
