| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 1,00 x 1,00 |

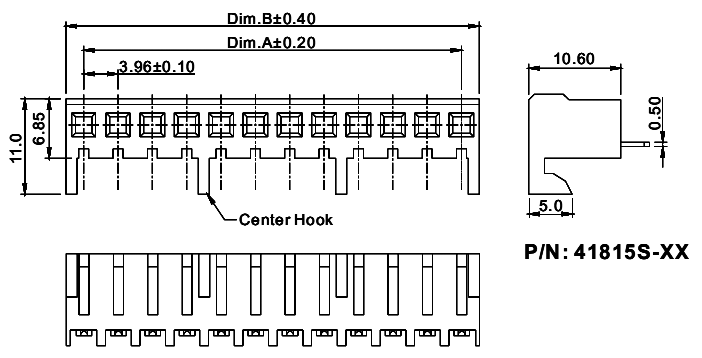

41815S-XX серия |
|
розетки прямые на плату для выводного монтажа, шаг 3,96 мм
|
|
|
|
1) серия
2) R - угловой
S- прямой
BE - прямой с обратным входом
3) количество контактов (2...15)
|
Электрические характеристики:
Максимальный ток: 5,0 А
Максимальное переменное напряжение: 250 V
Сопротивление контактов: 20 мОм (макс)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость:
переменное напряжение 1500V в течение 1 мин.
Рабочая температура: -25...+85°С
Материал:
Изолятор: нейлон-66 (UL94V-0)
Контакты: фосфористая бронза, луженые
|
|
41815S-02 |
Molex 0009484028 |
FPHSN-102TTW000 |
2 |
3,96 |
8,06 |
|
41815S-03 |
Molex 0009484038 |
FPHSN-103TTW000 |
3 |
7,92 |
12,02 |
|
41815S-04 |
Molex 0009484048 |
FPHSN-104TTW000 |
4 |
11,88 |
15,98 |
|
41815S-05 |
Molex 0009484058 |
FPHSN-105TTW000 |
5 |
15,84 |
19,94 |
|
41815S-06 |
Molex 0009484068 |
FPHSN-106TTW000 |
6 |
19,80 |
23,90 |
|
41815S-07 |
Molex 0009484078 |
FPHSN-107TTW000 |
7 |
23,76 |
27,86 |
|
41815S-08 |
Molex 0009484088 |
FPHSN-108TTW000 |
8 |
27,72 |
31,82 |
|
41815S-09 |
Molex 0009484098 |
FPHSN-109TTW000 |
9 |
31,68 |
35,78 |
|
41815S-10 |
Molex 0009484108 |
FPHSN-110TTW000 |
10 |
35,64 |
39,74 |
|
41815S-11 |
Molex 0009484118 |
FPHSN-111TTW000 |
11 |
39,60 |
43,70 |
|
41815S-12 |
Molex 0009484128 |
FPHSN-112TTW000 |
12 |
43,56 |
47,66 |
|
41815S-13 |
Molex 0009484138 |
FPHSN-113TTW000 |
13 |
47,52 |
51,62 |
|
41815S-14 |
Molex 0009484148 |
FPHSN-114TTW000 |
14 |
51,48 |
55,58 |
|
41815S-15 |
Molex 0009484158 |
FPHSN-115TTW000 |
15 |
55,44 |
59,54 |
Расположение отверстий и контактных площадок на плате
|
|
|
|
|
