| Разъемы >> Соединители межплатные >> шаг 5,08 мм |
BL2189-01xxM серия |
Розетки однорядные SMD прямые, шаг 5,08 мм
|

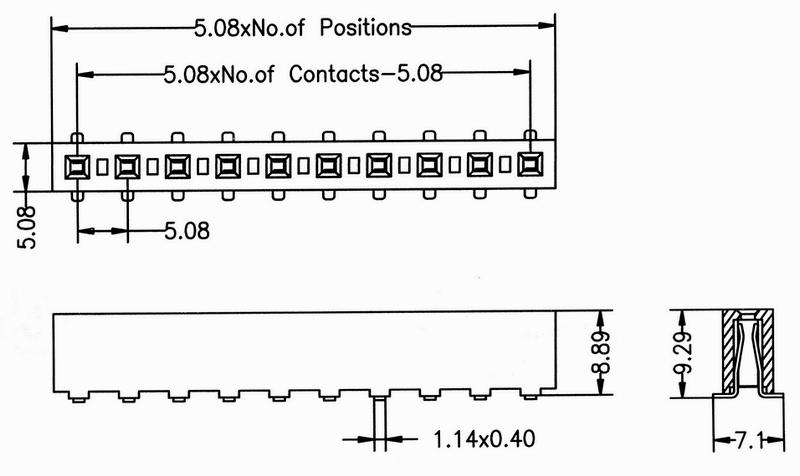

Чертеж
|
|
|
|
1) серия:
2189-01
2) количество контактов (1...20):
01: 1 контакт (дополняется нулем впереди, если менее 10 контактов, т.е.: 01, 02...09)
20: 20 контактов
3) Вид:
S: прямой
M: для поверхностного монтажа
|
|
Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 7 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 1500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

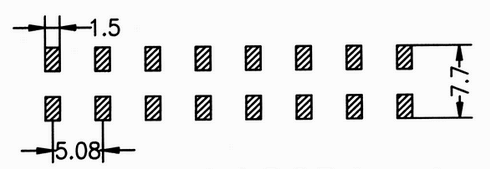

Макет печатной платы
 |
Макет печатной платы
|
|
|
|
|
