Разъемы D-SUB

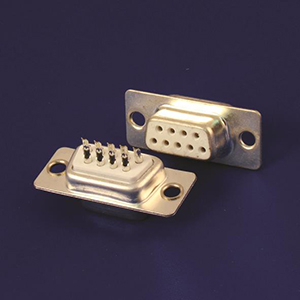

DS1033-xxX (5501-xxX, DB-xxX) серия:
вилки и розетки D-SUB для пайки на кабель

Электрические характеристики:
Рабочий ток: 3 А (макс.)
Рабочее напряжение: 250 В (макс.)
Сопротивление контактов: 20 мОм (начальное)
Сопротивление изоляции: 1000 МОм (мин.)
Напряжение пробоя: 500 В (перем.) в течение 1 минуты
Рабочая температура: -45...+85°C

Материал:
Изолятор: высокотемпературный полистирол UL94V-0, усиленный стекловолокном
Контакты: медный сплав, покрытый никелем с частичным золочением
Корпус: железо, луженое оловом

     Разъемы D-SUB серии DS1033-xxX (5501-xxX, DB-xxX) используются в промышленной и гражданской электронной аппаратуре. Разъемы DS1033-xxX (5501-xxX, DB-xxX) серии могут быть установлены на блок (лицевую панель) или использоваться в составе кабеля и иметь дополнительные кожухи: пластмассовые или металлические.
     Разъемы D-SUB серии DS1033-xxX (5501-xxX, DB-xxX) поставляются как с установленными шестигранными стойками, так и без них.
     Шестигранные стойки могут быть установлены впереди разъема (CC) или сзади разъема (CS).
     Разъемы D-SUB серии DS1033-xxX (5501-xxX, DB-xxX) поставляются со склада в Москве и под заказ.

Вилки D-SUB для пайки на кабель Розетки D-SUB для пайки на кабель
Серия DB (5501) - пайка на провод, Разъемы D-SUB Серия DB (5501) - пайка на провод, Разъемы D-SUB


DS1033 - 09 M B T SI S S
1 2 3 4 5 6 7 8

1) серия:
     DS1033: вилки и розетки D-SUB для пайки на кабель
2) количество контактов:
     09: 9
     15: 15
     25: 25
     37: 37
     50: 50
3) вид контактов
     M: вилка
     F: розетка
4) цвет изолятора
     B: черный
     W: белый
     U: синий
5) покрытие кожухов
     T: передний и задний кожухи луженые
     N: передний кожух никелированный, задний кожух луженый
6) покрытие контактов:
     SI: частичное золочение
     8: полное золочение
     6: лужение
7) крепеж - шестигранные стойки:
     S: стандарт без стоек
     1: СС стойки впереди
     2: CS стойки сзади
     3: CSH стойки впереди и сзади
8) длина шестигранных стоек X:
     S: стандарт без стоек
     1: 5,00 мм
     2: 3,00 мм
     3: 5,20 мм
     4: 4,80 мм
     5: 5,80 мм
     6: 4,00 мм

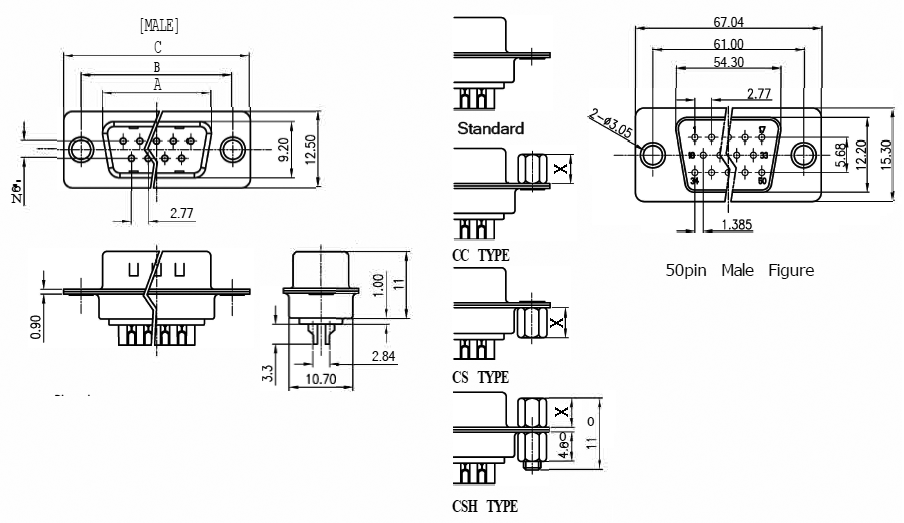

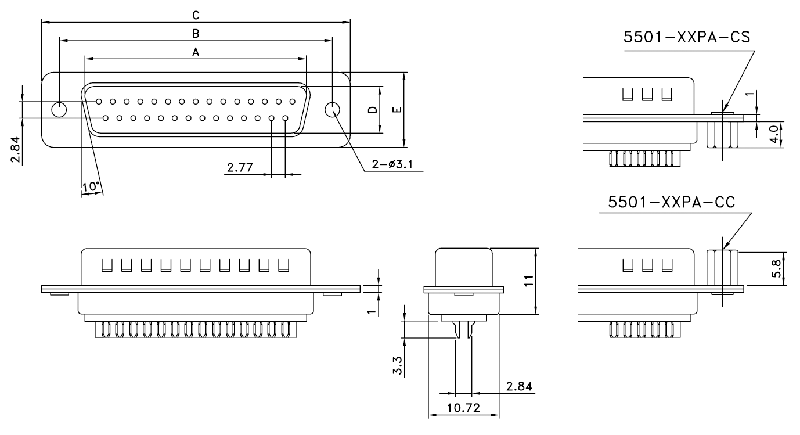

Вилки D-SUB для пайки на кабель; без гаек

Код
товара
Марка Аналоги Кол-во
контактов
Размеры, мм
A B C
17816 DS1033-09M 5501-09PA, DB-09M 9 17,90 24,99 30,80
17836 DS1033-15M 5501-15PA, DB-15M 15 26,50 33,32 39,14
17835 DS1033-25M 5501-25PA, DB-25M 25 40,00 47,04 53,04
17291 DS1033-37M 5501-37PA, DB-37M 37 56,50 63,50 69,32
21296 DS1033-50M 5501-50PA, DB-50M 50 54,30 61,00 67,04

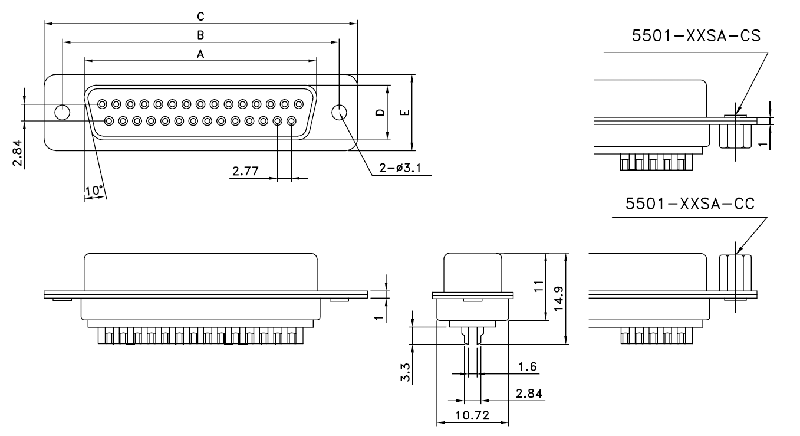

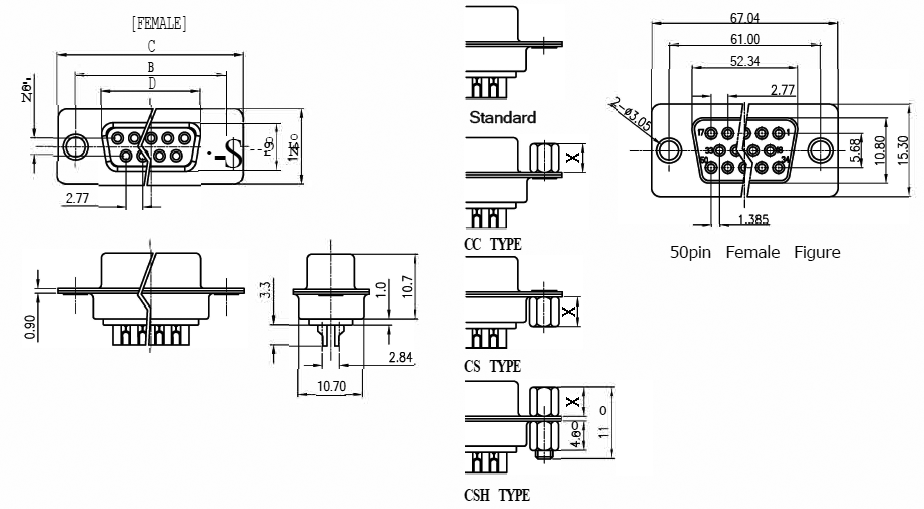

Розетки D-SUB для пайки на кабель; без гаек

Код
товара
Марка Аналоги Кол-во
контактов
Размеры, мм
B C D
17341 DS1033-09F 5501-09SA, DB-09F 9 24,99 30,80 16,33
17837 DS1033-15F 5501-15SA, DB-15F 15 33,32 39,14 24,66
17293 DS1033-25F 5501-25SA, DB-25F 25 47,04 53,04 38,38
17292 DS1033-37F 5501-37SA, DB-37F 37 63,50 69,32 54,84
21297 DS1033-50F 5501-50SA, DB-50F 50 61,00 67,04 52,34


Вилки D-SUB для пайки на кабель; гайки впереди

Код
товара
Марка Аналоги Кол-во
контактов
Размеры, мм
A B C
23383 DS1033-09M-CC 5501-09PA-CC, DB-09M 9 17,90 24,99 30,80
157772 DS1033-15M-CC 5501-15PA-CC, DB-15M 15 26,50 33,32 39,14
157773 DS1033-25M-CC 5501-25PA-CC, DB-25M 25 40,00 47,04 53,04
157774 DS1033-37M-CC 5501-37PA-CC, DB-37M 37 56,50 63,50 69,32
157775 DS1033-50M-CC 5501-50PA-CC, DB-50M 50 54,30 61,00 67,04


Розетки D-SUB для пайки на кабель; гайки впереди

Код
товара
Марка Аналоги Кол-во
контактов
Размеры, мм
B C D
157776 DS1033-09F-CC 5501-09SA-CC, DB-09F 9 24,99 30,80 16,33
157777 DS1033-15F-CC 5501-15SA-CC, DB-15F 15 33,32 39,14 24,66
23384 DS1033-25F-CC 5501-25SA-CC, DB-25F 25 47,04 53,04 38,38
157778 DS1033-37F-CC 5501-37SA-CC, DB-37F 37 63,50 69,32 54,84
157779 DS1033-50F-CC 5501-50SA-CC, DB-50F 50 61,00 67,04 52,34


Вилки D-SUB для пайки на кабель; гайки сзади

Код
товара
Марка Аналоги Кол-во
контактов
Размеры, мм
A B C
157780 DS1033-09M-CS 5501-09PA-CS, DB-09M 9 17,90 24,99 30,80
157781 DS1033-15M-CS 5501-15PA-CS, DB-15M 15 26,50 33,32 39,14
157782 DS1033-25M-CS 5501-25PA-CS, DB-25M 25 40,00 47,04 53,04
157783 DS1033-37M-CS 5501-37PA-CS, DB-37M 37 56,50 63,50 69,32
157784 DS1033-50M-CS 5501-50PA-CS, DB-50M 50 54,30 61,00 67,04


Розетки D-SUB для пайки на кабель; гайки сзади

Код
товара
Марка Аналоги Кол-во
контактов
Размеры, мм
B C D
157785 DS1033-09F-CS 5501-09SA-CS, DB-09F 9 24,99 30,80 16,33
157786 DS1033-15F-CS 5501-15SA-CS, DB-15F 15 33,32 39,14 24,66
157787 DS1033-25F-CS 5501-25SA-CS, DB-25F 25 47,04 53,04 38,38
157788 DS1033-37F-CS 5501-37SA-CS, DB-37F 37 63,50 69,32 54,84
157789 DS1033-50F-CS 5501-50SA-CS, DB-50F 50 61,00 67,04 52,34


Вилки D-SUB для пайки на кабель; гайки впереди и сзади

Код
товара
Марка Аналоги Кол-во
контактов
Размеры, мм
A B C
157790 DS1033-09M-CSH 5501-09PA-CSH, DB-09M 9 17,90 24,99 30,80
157791 DS1033-15M-CSH 5501-15PA-CSH, DB-15M 15 26,50 33,32 39,14
157792 DS1033-25M-CSH 5501-25PA-CSH, DB-25M 25 40,00 47,04 53,04
157793 DS1033-37M-CSH 5501-37PA-CSH, DB-37M 37 56,50 63,50 69,32
157794 DS1033-50M-CSH 5501-50PA-CSH, DB-50M 50 54,30 61,00 67,04


Розетки D-SUB для пайки на кабель; гайки впереди и сзади

Код
товара
Марка Аналоги Кол-во
контактов
Размеры, мм
B C D
157795 DS1033-09F-CSH 5501-09SA-CSH, DB-09F 9 24,99 30,80 16,33
157796 DS1033-15F-CSH 5501-15SA-CSH, DB-15F 15 33,32 39,14 24,66
157797 DS1033-25F-CSH 5501-25SA-CSH, DB-25F 25 47,04 53,04 38,38
157798 DS1033-37F-CSH 5501-37SA-CSH, DB-37F 37 63,50 69,32 54,84
157799 DS1033-50F-CSH 5501-50SA-CSH, DB-50F 50 61,00 67,04 52,34
