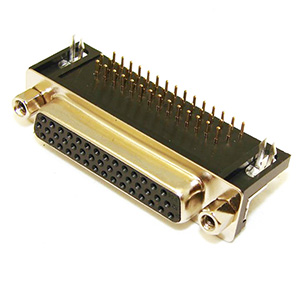

DS1038-xxX (5510-xxX, DHR-xxX) серия: вилки и розетки D-SUB угловые
«высокой плотности» для пайки в плату
|
Электрические характеристики:
Рабочий ток: 3 А (макс.)
Рабочее напряжение: 250 В (макс.)
Сопротивление контактов: 30 мОм макс.
Сопротивление изоляции: 5000 МОм (мин.)
Напряжение пробоя: 1000 В (перем.) в течение 1 минуты
Рабочая температура: -40...+85°C
Материал:
Изолятор: высокотемпературный полистирол UL94V-0, усиленный стекловолокном
Контакты: медный сплав, покрытый никелем с частичным золочением
Корпус: железо, луженое оловом
Разъемы D-SUB серии DS1038-xxX (5510-xxX, DHR-xxX) «высокой плотности» используются в промышленной и гражданской электронной аппаратуре. Разъемы D-SUB серии DS1038-xxX (5510-xxX, DHR-xxX) «высокой плотности» предназначены для пайки в отверстия платы.
Разъемы D-SUB серии DS1038-xxX (5510-xxX, DHR-xxX) «высокой плотности» поставляются как с установленными шестигранными стойками, так и без них.
Шестигранные стойки могут быть установлены впереди разъема (CC) или сзади разъема (CS).
Разъемы D-SUB серии DS1038-xxX (5510-xxX, DHR-xxX) «высокой плотности» поставляются со склада в Москве и под заказ. |

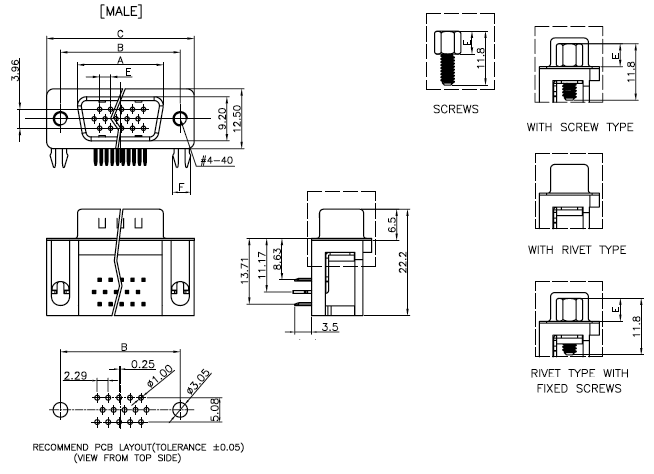

| DS1038-xxM (5510-xxP, DHR-xxM) |

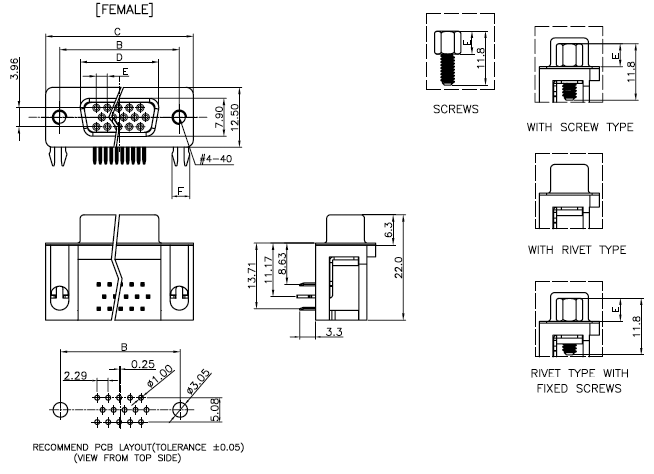

DS1038-xxF (5510-xxS, DHR-xxF) |
 |
 |
 |
|
|
|
| DS1038 |
- |
15 |
M |
B |
T |
T |
A |
4 |
4 |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
1) серия:
DS1038: вилки и розетки D-SUB угловые высокой плотности для пайки в плату с защелками в плату
2) количество контактов:
15: 15
26: 26
44: 44: 62: 62
3) вид контактов
M: вилка
F: розетка
4) цвет изолятора
B: черный
U: синий
Y: желтый
5) покрытие кожухов
T: передний и задний кожухи луженые
N: передний кожух никелированный, задний кожух луженый
6) покрытие контактов:
T: частичное золочение
SI: полное золочение
6: полное лужение
1: частичное 10u” золочение
7) крепеж - шестигранные стойки и закладные гайки:
A: с установленными стойками
B: с закладными гайками
C: с установленными стойками и закладными гайками
D: с закладными гайками и отдельно упакованными стойками
8) размер F:
4: 4.00 мм
7: 3.70 мм
9) размер E:
4: 4.80 мм
5: 5.80 мм
|
Вилки угловые D-SUB «высокой плотности» для пайки на плату;
с установленными стойками; черный изолятор |
| 157970 |
DS1038-15MB0N-A |
5510-15PA-01, DHR-15MA |
15 |
17,90 |
24,99 |
30,84 |
2,29 |
| 157971 |
DS1038-26MB0N-A |
5510-26PA-01, DHR-26MA |
26 |
26,50 |
33,32 |
39,14 |
2,29 |
| 157972 |
DS1038-44MB0N-A |
5510-44PA-01, DHR-44MA |
44 |
40,00 |
47,04 |
53,04 |
2,29 |
| 157973 |
DS1038-62MB0N-A |
5510-62PA-01, DHR-62MA |
62 |
56,50 |
63,50 |
69,32 |
2,41 |
|
| |
Розетки угловые D-SUB «высокой плотности» для пайки на плату;
с установленными стойками; черный изолятор |
| 157974 |
DS1038-15FB0N-A |
5510-15SA-01, DHR-15FA |
15 |
24,99 |
30,84 |
16,33 |
2,29 |
| 157975 |
DS1038-26FB0N-A |
5510-26SA-01, DHR-26FA |
26 |
33,32 |
39,14 |
24,66 |
2,29 |
| 157976 |
DS1038-44FB0N-A |
5510-44SA-01, DHR-44FA |
44 |
47,04 |
53,04 |
38,38 |
2,29 |
| 157977 |
DS1038-62FB0N-A |
5510-62SA-01, DHR-62FA |
62 |
63,50 |
69,32 |
54,84 |
2,41 |
|
| |
Вилки угловые D-SUB «высокой плотности» для пайки на плату;
с установленными стойками; синий изолятор |
| 157978 |
DS1038-15MU0N-A |
5510-15PA-01-BU, DHR-15MA |
15 |
17,90 |
24,99 |
30,84 |
2,29 |
| 157979 |
DS1038-26MU0N-A |
5510-26PA-01-BU, DHR-26MA |
26 |
26,50 |
33,32 |
39,14 |
2,29 |
| 157980 |
DS1038-44MU0N-A |
5510-44PA-01-BU, DHR-44MA |
44 |
40,00 |
47,04 |
53,04 |
2,29 |
| 157981 |
DS1038-62MU0N-A |
5510-62PA-01-BU, DHR-62MA |
62 |
56,50 |
63,50 |
69,32 |
2,41 |
|
| |
Розетки угловые D-SUB «высокой плотности» для пайки на плату;
с установленными стойками; синий изолятор |
| 157982 |
DS1038-15FU0N-A |
5510-15SA-01-BU, DHR-15FA |
15 |
24,99 |
30,84 |
16,33 |
2,29 |
| 157983 |
DS1038-26FU0N-A |
5510-26SA-01-BU, DHR-26FA |
26 |
33,32 |
39,14 |
24,66 |
2,29 |
| 157984 |
DS1038-44FU0N-A |
5510-44SA-01-BU, DHR-44FA |
44 |
47,04 |
53,04 |
38,38 |
2,29 |
| 157985 |
DS1038-62FU0N-A |
5510-62SA-01-BU, DHR-62FA |
62 |
63,50 |
69,32 |
54,84 |
2,41 |
|
| |
Вилки угловые D-SUB «высокой плотности» для пайки на плату;
с установленными стойками; желтый изолятор |
| 157986 |
DS1038-15MY0N-A |
5510-15PA-01-Y, DHR-15MA |
15 |
17,90 |
24,99 |
30,84 |
2,29 |
| 157987 |
DS1038-26MY0N-A |
5510-26PA-01-Y, DHR-26MA |
26 |
26,50 |
33,32 |
39,14 |
2,29 |
| 157988 |
DS1038-44MY0N-A |
5510-44PA-01-Y, DHR-44MA |
44 |
40,00 |
47,04 |
53,04 |
2,29 |
| 157989 |
DS1038-62MY0N-A |
5510-62PA-01-Y, DHR-62MA |
62 |
56,50 |
63,50 |
69,32 |
2,41 |
|
| |
Розетки угловые D-SUB «высокой плотности» для пайки на плату;
с установленными стойками; желтый изолятор |
| 157990 |
DS1038-15FY0N-A |
5510-15SA-01-Y, DHR-15FA |
15 |
24,99 |
30,84 |
16,33 |
2,29 |
| 157991 |
DS1038-26FY0N-A |
5510-26SA-01-Y, DHR-26FA |
26 |
33,32 |
39,14 |
24,66 |
2,29 |
| 157992 |
DS1038-44FY0N-A |
5510-44SA-01-Y, DHR-44FA |
44 |
47,04 |
53,04 |
38,38 |
2,29 |
| 157993 |
DS1038-62FY0N-A |
5510-62SA-01-Y, DHR-62FA |
62 |
63,50 |
69,32 |
54,84 |
2,41 |
|
| |
Вилки угловые D-SUB «высокой плотности» для пайки на плату;
с закладными гайками; черный изолятор |
| 157994 |
DS1038-15MB0N-B |
5510-15PA-02, DHR-15MB |
15 |
17,90 |
24,99 |
30,84 |
2,29 |
| 157995 |
DS1038-26MB0N-B |
5510-26PA-02, DHR-26MB |
26 |
26,50 |
33,32 |
39,14 |
2,29 |
| 157996 |
DS1038-44MB0N-B |
5510-44PA-02, DHR-44MB |
44 |
40,00 |
47,04 |
53,04 |
2,29 |
| 157997 |
DS1038-62MB0N-B |
5510-62PA-02, DHR-62MB |
62 |
56,50 |
63,50 |
69,32 |
2,41 |
|
| |
Розетки угловые D-SUB «высокой плотности» для пайки на плату;
с закладными гайками; черный изолятор |
| 157998 |
DS1038-15FB0N-B |
5510-15SA-02, DHR-15FB |
15 |
24,99 |
30,84 |
16,33 |
2,29 |
| 157999 |
DS1038-26FB0N-B |
5510-26SA-02, DHR-26FB |
26 |
33,32 |
39,14 |
24,66 |
2,29 |
| 158000 |
DS1038-44FB0N-B |
5510-44SA-02, DHR-44FB |
44 |
47,04 |
53,04 |
38,38 |
2,29 |
| 158001 |
DS1038-62FB0N-B |
5510-62SA-02, DHR-62FB |
62 |
63,50 |
69,32 |
54,84 |
2,41 |
|
| |
Вилки угловые D-SUB «высокой плотности» для пайки на плату;
с закладными гайками; синий изолятор |
| 158002 |
DS1038-15MU0N-B |
5510-15PA-02-BU, DHR-15MB |
15 |
17,90 |
24,99 |
30,84 |
2,29 |
| 158003 |
DS1038-26MU0N-B |
5510-26PA-02-BU, DHR-26MB |
26 |
26,50 |
33,32 |
39,14 |
2,29 |
| 158004 |
DS1038-44MU0N-B |
5510-44PA-02-BU, DHR-44MB |
44 |
40,00 |
47,04 |
53,04 |
2,29 |
| 158005 |
DS1038-62MU0N-B |
5510-62PA-02-BU, DHR-62MB |
62 |
56,50 |
63,50 |
69,32 |
2,41 |
|
| |
Розетки угловые D-SUB «высокой плотности» для пайки на плату;
с закладными гайками; синий изолятор |
| 158006 |
DS1038-15FU0N-B |
5510-15SA-02-BU, DHR-15FB |
15 |
24,99 |
30,84 |
16,33 |
2,29 |
| 158007 |
DS1038-26FU0N-B |
5510-26SA-02-BU, DHR-26FB |
26 |
33,32 |
39,14 |
24,66 |
2,29 |
| 158008 |
DS1038-44FU0N-B |
5510-44SA-02-BU, DHR-44FB |
44 |
47,04 |
53,04 |
38,38 |
2,29 |
| 158009 |
DS1038-62FU0N-B |
5510-62SA-02-BU, DHR-62FB |
62 |
63,50 |
69,32 |
54,84 |
2,41 |
|
| |
Вилки угловые D-SUB «высокой плотности» для пайки на плату;
с закладными гайками; желтый изолятор |
| 158010 |
DS1038-15MY0N-B |
5510-15PA-02-Y, DHR-15MB |
15 |
17,90 |
24,99 |
30,84 |
2,29 |
| 158011 |
DS1038-26MY0N-B |
5510-26PA-02-Y, DHR-26MB |
26 |
26,50 |
33,32 |
39,14 |
2,29 |
| 158012 |
DS1038-44MY0N-B |
5510-44PA-02-Y, DHR-44MB |
44 |
40,00 |
47,04 |
53,04 |
2,29 |
| 158013 |
DS1038-62MY0N-B |
5510-62PA-02-Y, DHR-62MB |
62 |
56,50 |
63,50 |
69,32 |
2,41 |
|
| |
Розетки угловые D-SUB «высокой плотности» для пайки на плату;
с закладными гайками; желтый изолятор |
| 158014 |
DS1038-15FY0N-B |
5510-15SA-02-Y, DHR-15FB |
15 |
24,99 |
30,84 |
16,33 |
2,29 |
| 158015 |
DS1038-26FY0N-B |
5510-26SA-02-Y, DHR-26FB |
26 |
33,32 |
39,14 |
24,66 |
2,29 |
| 158016 |
DS1038-44FY0N-B |
5510-44SA-02-Y, DHR-44FB |
44 |
47,04 |
53,04 |
38,38 |
2,29 |
| 158017 |
DS1038-62FY0N-B |
5510-62SA-02-Y, DHR-62FB |
62 |
63,50 |
69,32 |
54,84 |
2,41 |
|
| |
Вилки угловые D-SUB «высокой плотности» для пайки на плату;
с установленными стойками и закладными гайками; черный изолятор |
| 76101 |
DS1038-15MB0N-C |
5510-15PA-02A, DHR-15MC |
15 |
17,90 |
24,99 |
30,84 |
2,29 |
| 76102 |
DS1038-26MB0N-C |
5510-26PA-02A, DHR-26MC |
26 |
26,50 |
33,32 |
39,14 |
2,29 |
| 76104 |
DS1038-44MB0N-C |
5510-44PA-02A, DHR-44MC |
44 |
40,00 |
47,04 |
53,04 |
2,29 |
| 158018 |
DS1038-62MB0N-C |
5510-62PA-02A, DHR-62MC |
62 |
56,50 |
63,50 |
69,32 |
2,41 |
|
| |
Розетки угловые D-SUB «высокой плотности» для пайки на плату;
с установленными стойками и закладными гайками; черный изолятор |
| 17335 |
DS1038-15FB0N-C |
5510-15SA-02A, DHR-15FC |
15 |
24,99 |
30,84 |
16,33 |
2,29 |
| 23969 |
DS1038-26FB0N-C |
5510-26SA-02A, DHR-26FC |
26 |
33,32 |
39,14 |
24,66 |
2,29 |
| 76103 |
DS1038-44FB0N-C |
5510-44SA-02A, DHR-44FC |
44 |
47,04 |
53,04 |
38,38 |
2,29 |
| 158019 |
DS1038-62FB0N-C |
5510-62SA-02A, DHR-62FC |
62 |
63,50 |
69,32 |
54,84 |
2,41 |
|
| |
Вилки угловые D-SUB «высокой плотности» для пайки на плату;
с установленными стойками и закладными гайками; синий изолятор |
| 158020 |
DS1038-15MU0N-C |
5510-15PA-02A-BU, DHR-15MC |
15 |
17,90 |
24,99 |
30,84 |
2,29 |
| 158021 |
DS1038-26MU0N-C |
5510-26PA-02A-BU, DHR-26MC |
26 |
26,50 |
33,32 |
39,14 |
2,29 |
| 158022 |
DS1038-44MU0N-C |
5510-44PA-02A-BU, DHR-44MC |
44 |
40,00 |
47,04 |
53,04 |
2,29 |
| 158023 |
DS1038-62MU0N-C |
5510-62PA-02A-BU, DHR-62MC |
62 |
56,50 |
63,50 |
69,32 |
2,41 |
|
| |
Розетки угловые D-SUB «высокой плотности» для пайки на плату;
с установленными стойками и закладными гайками; синий изолятор |
| 158024 |
DS1038-15FU0N-C |
5510-15SA-02A-BU, DHR-15FC |
15 |
24,99 |
30,84 |
16,33 |
2,29 |
| 158025 |
DS1038-26FU0N-C |
5510-26SA-02A-BU, DHR-26FC |
26 |
33,32 |
39,14 |
24,66 |
2,29 |
| 158026 |
DS1038-44FU0N-C |
5510-44SA-02A-BU, DHR-44FC |
44 |
47,04 |
53,04 |
38,38 |
2,29 |
| 158027 |
DS1038-62FU0N-C |
5510-62SA-02A-BU, DHR-62FC |
62 |
63,50 |
69,32 |
54,84 |
2,41 |
|
| |
Вилки угловые D-SUB «высокой плотности» для пайки на плату;
с установленными стойками и закладными гайками; желтый изолятор |
| 158028 |
DS1038-15MY0N-C |
5510-15PA-02A-Y, DHR-15MC |
15 |
17,90 |
24,99 |
30,84 |
2,29 |
| 158029 |
DS1038-26MY0N-C |
5510-26PA-02A-Y, DHR-26MC |
26 |
26,50 |
33,32 |
39,14 |
2,29 |
| 158030 |
DS1038-44MY0N-C |
5510-44PA-02A-Y, DHR-44MC |
44 |
40,00 |
47,04 |
53,04 |
2,29 |
| 158031 |
DS1038-62MY0N-C |
5510-62PA-02A-Y, DHR-62MC |
62 |
56,50 |
63,50 |
69,32 |
2,41 |
|
| |
Розетки угловые D-SUB «высокой плотности» для пайки на плату;
с установленными стойками и закладными гайками; желтый изолятор |
| 158032 |
DS1038-15FY0N-C |
5510-15SA-02A-Y, DHR-15FC |
15 |
24,99 |
30,84 |
16,33 |
2,29 |
| 158033 |
DS1038-26FY0N-C |
5510-26SA-02A-Y, DHR-26FC |
26 |
33,32 |
39,14 |
24,66 |
2,29 |
| 158034 |
DS1038-44FY0N-C |
5510-44SA-02A-Y, DHR-44FC |
44 |
47,04 |
53,04 |
38,38 |
2,29 |
| 158035 |
DS1038-62FY0N-C |
5510-62SA-02A-Y, DHR-62FC |
62 |
63,50 |
69,32 |
54,84 |
2,41 |
|
| |
Вилки угловые D-SUB «высокой плотности» для пайки на плату;
с закладными гайками и отдельно упакованными стойками; черный изолятор |
| 158036 |
DS1038-15MB0N-D |
5510-15PA-02B, DHR-15MD |
15 |
17,90 |
24,99 |
30,84 |
2,29 |
| 158037 |
DS1038-26MB0N-D |
5510-26PA-02B, DHR-26MD |
26 |
26,50 |
33,32 |
39,14 |
2,29 |
| 158038 |
DS1038-44MB0N-D |
5510-44PA-02B, DHR-44MD |
44 |
40,00 |
47,04 |
53,04 |
2,29 |
| 39726 |
DS1038-62MB0N-D |
5510-62PA-02B, DHR-62MD |
62 |
56,50 |
63,50 |
69,32 |
2,41 |
|
| |
Розетки угловые D-SUB «высокой плотности» для пайки на плату;
с закладными гайками и отдельно упакованными стойками; черный изолятор |
| 158039 |
DS1038-15FB0N-D |
5510-15SA-02B, DHR-15FD |
15 |
24,99 |
30,84 |
16,33 |
2,29 |
| 158040 |
DS1038-26FB0N-D |
5510-26SA-02B, DHR-26FD |
26 |
33,32 |
39,14 |
24,66 |
2,29 |
| 158041 |
DS1038-44FB0N-D |
5510-44SA-02B, DHR-44FD |
44 |
47,04 |
53,04 |
38,38 |
2,29 |
| 76105 |
DS1038-62FB0N-D |
5510-62SA-02B, DHR-62FD |
62 |
63,50 |
69,32 |
54,84 |
2,41 |
|
| |
Вилки угловые D-SUB «высокой плотности» для пайки на плату;
с закладными гайками и отдельно упакованными стойками; синий изолятор |
| 158042 |
DS1038-15MU0N-D |
5510-15PA-02B-BU, DHR-15MD |
15 |
17,90 |
24,99 |
30,84 |
2,29 |
| 158043 |
DS1038-26MU0N-D |
5510-26PA-02B-BU, DHR-26MD |
26 |
26,50 |
33,32 |
39,14 |
2,29 |
| 158044 |
DS1038-44MU0N-D |
5510-44PA-02B-BU, DHR-44MD |
44 |
40,00 |
47,04 |
53,04 |
2,29 |
| 158045 |
DS1038-62MU0N-D |
5510-62PA-02B-BU, DHR-62MD |
62 |
56,50 |
63,50 |
69,32 |
2,41 |
|
| |
Розетки угловые D-SUB «высокой плотности» для пайки на плату;
с закладными гайками и отдельно упакованными стойками; синий изолятор |
| 158046 |
DS1038-15FU0N-D |
5510-15SA-02B-BU, DHR-15FD |
15 |
24,99 |
30,84 |
16,33 |
2,29 |
| 158047 |
DS1038-26FU0N-D |
5510-26SA-02B-BU, DHR-26FD |
26 |
33,32 |
39,14 |
24,66 |
2,29 |
| 158048 |
DS1038-44FU0N-D |
5510-44SA-02B-BU, DHR-44FD |
44 |
47,04 |
53,04 |
38,38 |
2,29 |
| 158049 |
DS1038-62FU0N-D |
5510-62SA-02B-BU, DHR-62FD |
62 |
63,50 |
69,32 |
54,84 |
2,41 |
|
| |
Вилки угловые D-SUB «высокой плотности» для пайки на плату;
с закладными гайками и отдельно упакованными стойками; желтый изолятор |
| 158050 |
DS1038-15MY0N-D |
5510-15PA-02B-Y, DHR-15MD |
15 |
17,90 |
24,99 |
30,84 |
2,29 |
| 158051 |
DS1038-26MY0N-D |
5510-26PA-02B-Y, DHR-26MD |
26 |
26,50 |
33,32 |
39,14 |
2,29 |
| 158052 |
DS1038-44MY0N-D |
5510-44PA-02B-Y, DHR-44MD |
44 |
40,00 |
47,04 |
53,04 |
2,29 |
| 158053 |
DS1038-62MY0N-D |
5510-62PA-02B-Y, DHR-62MD |
62 |
56,50 |
63,50 |
69,32 |
2,41 |
|
| |
Розетки угловые D-SUB «высокой плотности» для пайки на плату;
с закладными гайками и отдельно упакованными стойками; желтый изолятор |
| 158054 |
DS1038-15FY0N-D |
5510-15SA-02B-Y, DHR-15FD |
15 |
24,99 |
30,84 |
16,33 |
2,29 |
| 158055 |
DS1038-26FY0N-D |
5510-26SA-02B-Y, DHR-26FD |
26 |
33,32 |
39,14 |
24,66 |
2,29 |
| 158056 |
DS1038-44FY0N-D |
5510-44SA-02B-Y, DHR-44FD |
44 |
47,04 |
53,04 |
38,38 |
2,29 |
| 158057 |
DS1038-62FY0N-D |
5510-62SA-02B-Y, DHR-62FD |
62 |
63,50 |
69,32 |
54,84 |
2,41 |
|
| |
|
|
|
|
- Уважаемые покупатели! Из-за быстро меняющихся, независящих от нас обстоятельств, цены, опубликованные в Магазине, могут оказаться недействительными, не являются окончательными, предназначены только для предварительного ознакомления и ни при каких обстоятельствах не являются публичной офертой. Актуальные цены необходимо уточнять у менеджеров.
- Информацию о наличии товаров и свежих ценах уточняйте у наших менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Также можно отправить запрос, нажав ссылку:
sales@dart.ru
- Представленная техническая информация и размеры на чертежах, опубликованные на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами и ни при каких обстоятельствах не являются публичной офертой.
- Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
- Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы, в противном случае претензии не принимаются!
|
|
|
|
|
