Разъемы D-SUB

DS1077-xxX (5512-xxX, DHB-xxX) серия: вилки и розетки D-SUB прямые
«высокой плотности» для пайки в плату

Электрические характеристики:
Рабочий ток: 3 А (макс.)
Рабочее напряжение: 250 В (макс.)
Сопротивление контактов: 30 мОм макс.
Сопротивление изоляции: 5000 МОм (мин.)
Напряжение пробоя: 1000 В (перем.) в течение 1 минуты
Рабочая температура: -40...+85°C

Материал:
Изолятор: высокотемпературный полистирол UL94V-0, усиленный стекловолокном
Контакты: медный сплав, покрытый никелем с частичным золочением
Корпус: железо, луженое оловом

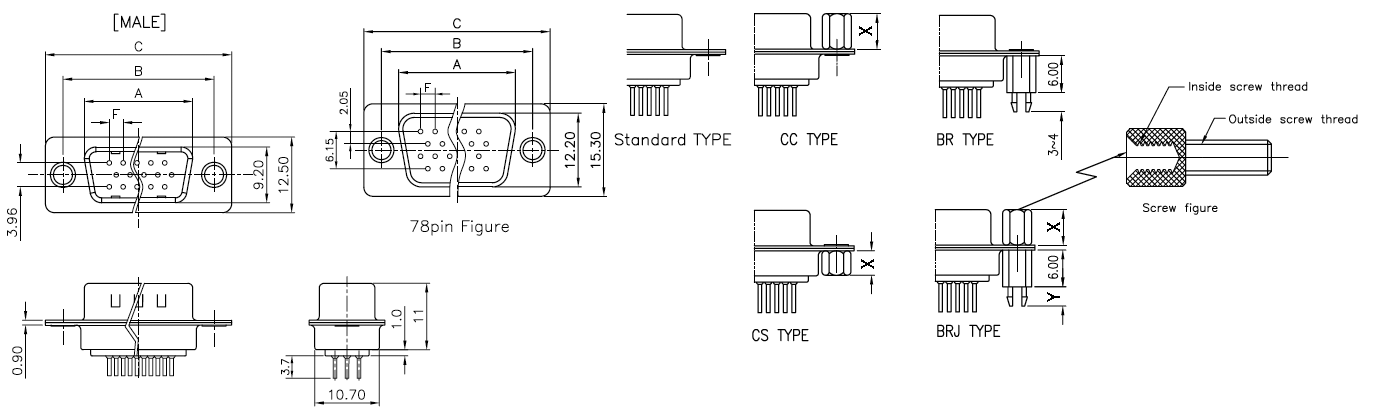

     Разъемы D-SUB серии DS1077-xxX (5512-xxX, DHB-xxX) серия: вилки и розетки D-SUB прямые «высокой плотности» предназначены для применения в промышленной и гражданской электронной аппаратуре.

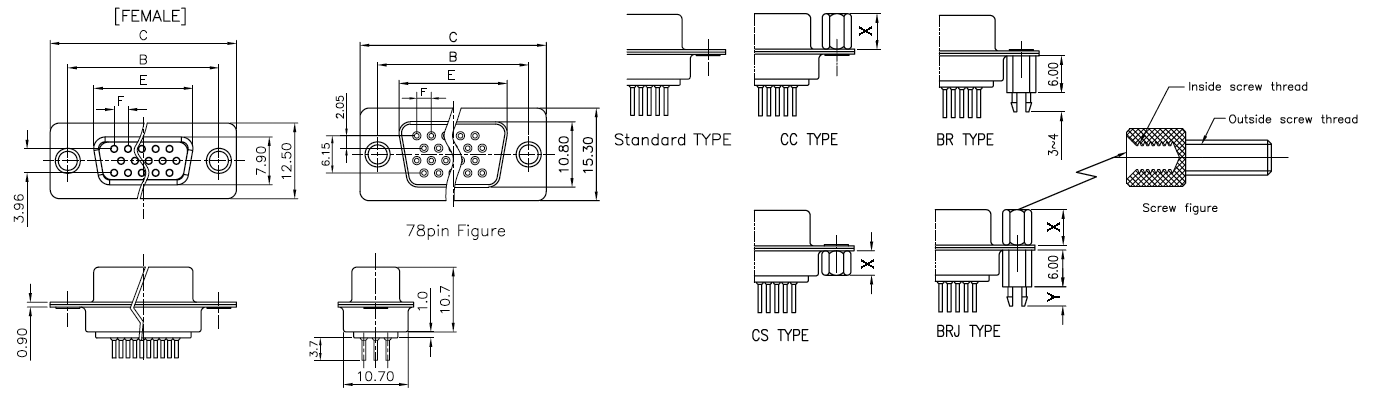

     Разъемы D-SUB серии DS1077-xxX (5512-xxX, DHB-xxX) серия: вилки и розетки D-SUB прямые «высокой плотности» поставляются как с установленными шестигранными стойками, так и без них.
     Шестигранные стойки могут быть установлены впереди или сзади разъема.

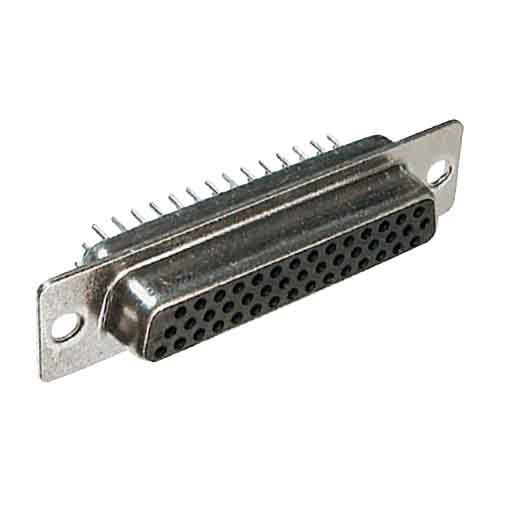

     Разъемы D-SUB серии DS1077-xxX (5512-xxX, DHB-xxX) серия: вилки и розетки D-SUB прямые «высокой плотности» поставляются со склада в Москве и под заказ.

Вилки D-SUB
«высокой плотности» прямые для пайки в плату
Розетки D-SUB
«высокой плотности» прямые для пайки в плату

DS1077 - 15 M U 0 N S S
1 2 3 4 5 6 7 8

1) серия:
     DS1077: вилки и розетки D-SUB прямые "высокой плотности" для пайки в плату
2) количество контактов:
     15: 15
     26: 26
     44: 44
     62: 62
     78: 78
3) вид контактов
     M: вилка
     F: розетка
4) цвет изолятора
     U: синий
     B: черный
     W: белый
5) покрытие контактов:
     0: частичное золочение
     8: полное золочение
6) покрытие кожухов
     N: передний никелированный, задний луженый
     T: передний и задний луженые
7) крепеж - шестигранные стойки:
     S: стандарт без стоек
     1: CC стойки впереди
     2: CS стойки сзади
     3: BR тип (защелки в плату)
     4: BRJ тип Y: 3~4 мм
     5: BRJ тип Y: 5~6 мм
     6: BRJ тип Y: 3~4 мм (стойки упакованы отдельно)
8) длина шестигранных стоек X:
     S: стандарт без стоек
     1: 5,00 мм
     2: 3,00 мм
     3: 5,20 мм
     4: 4,80 мм
     5: 5,80 мм
     6: 4,00 мм


Вилки прямые D-SUB «высокой плотности» для пайки на плату;
стандарт - без стоек; черный изолятор

Код
товара
Марка Аналоги Кол-во
контактов
Размеры, мм
A B C F
157830 DS1077-15MB0N-S 5512-15PA-01, DHB-15M 15 17,90 24,99 30,80 2,29
157831 DS1077-26MB0N-S 5512-26PA-01, DHB-26M 26 26,50 33,32 39,14 2,29
157832 DS1077-44MB0N-S 5512-44PA-01, DHB-44M 44 40,00 47,04 53,04 2,29
157833 DS1077-62MB0N-S 5512-62PA-01, DHB-62M 62 56,50 63,50 69,32 2,41
157834 DS1077-78MB0N-S 5512-78PA-01, DHB-78M 78 54,30 61,00 67,04 2,41


Розетки прямые D-SUB «высокой плотности» для пайки на плату;
стандарт - без стоек; черный изолятор

Код
товара
Марка Аналоги Кол-во
контактов
Размеры, мм
B C E F
157835 DS1077-15FB0N-S 5512-15SA-01, DHB-15F 15 24,99 30,80 16,33 2,29
157836 DS1077-26FB0N-S 5512-26SA-01, DHB-26F 26 33,32 39,14 24,66 2,29
157837 DS1077-44FB0N-S 5512-44SA-01, DHB-44F 44 47,04 53,04 38,38 2,29
157838 DS1077-62FB0N-S 5512-62SA-01, DHB-62F 62 63,50 69,32 54,84 2,41
157839 DS1077-78FB0N-S 5512-78SA-01, DHB-78F 78 61,00 67,04 52,34 2,41


Вилки прямые D-SUB «высокой плотности» для пайки на плату;
стандарт - без стоек; синий изолятор

Код
товара
Марка Аналоги Кол-во
контактов
Размеры, мм
A B C F
157840 DS1077-15MU0N-S 5512-15PA-01-BU, DHB-15M 15 17,90 24,99 30,80 2,29
157841 DS1077-26MU0N-S 5512-26PA-01-BU, DHB-26M 26 26,50 33,32 39,14 2,29
157842 DS1077-44MU0N-S 5512-44PA-01-BU, DHB-44M 44 40,00 47,04 53,04 2,29
157843 DS1077-62MU0N-S 5512-62PA-01-BU, DHB-62M 62 56,50 63,50 69,32 2,41
157844 DS1077-78MU0N-S 5512-78PA-01-BU, DHB-78M 78 54,30 61,00 67,04 2,41


Розетки прямые D-SUB «высокой плотности» для пайки на плату;
стандарт - без стоек; синий изолятор

Код
товара
Марка Аналоги Кол-во
контактов
Размеры, мм
B C E F
157845 DS1077-15FU0N-S 5512-15SA-01-BU, DHB-15F 15 24,99 30,80 16,33 2,29
157846 DS1077-26FU0N-S 5512-26SA-01-BU, DHB-26F 26 33,32 39,14 24,66 2,29
157847 DS1077-44FU0N-S 5512-44SA-01-BU, DHB-44F 44 47,04 53,04 38,38 2,29
157848 DS1077-62FU0N-S 5512-62SA-01-BU, DHB-62F 62 63,50 69,32 54,84 2,41
157849 DS1077-78FU0N-S 5512-78SA-01-BU, DHB-78F 78 61,00 67,04 52,34 2,41


Вилки прямые D-SUB «высокой плотности» для пайки на плату;
CC типа - стойки впереди; черный изолятор

Код
товара
Марка Аналоги Кол-во
контактов
Размеры, мм
A B C F
157850 DS1077-15MB0N-1 5512-15PA-01-CC, DHB-15M 15 17,90 24,99 30,80 2,29
157851 DS1077-26MB0N-1 5512-26PA-01-CC, DHB-26M 26 26,50 33,32 39,14 2,29
157852 DS1077-44MB0N-1 5512-44PA-01-CC, DHB-44M 44 40,00 47,04 53,04 2,29
157853 DS1077-62MB0N-1 5512-62PA-01-CC, DHB-62M 62 56,50 63,50 69,32 2,41
157854 DS1077-78MB0N-1 5512-78PA-01-CC, DHB-78M 78 54,30 61,00 67,04 2,41


Розетки прямые D-SUB «высокой плотности» для пайки на плату;
CC типа - стойки впереди; черный изолятор

Код
товара
Марка Аналоги Кол-во
контактов
Размеры, мм
B C E F
157855 DS1077-15FB0N-1 5512-15SA-01-CC, DHB-15F 15 24,99 30,80 16,33 2,29
157856 DS1077-26FB0N-1 5512-26SA-01-CC, DHB-26F 26 33,32 39,14 24,66 2,29
157857 DS1077-44FB0N-1 5512-44SA-01-CC, DHB-44F 44 47,04 53,04 38,38 2,29
157858 DS1077-62FB0N-1 5512-62SA-01-CC, DHB-62F 62 63,50 69,32 54,84 2,41
157859 DS1077-78FB0N-1 5512-78SA-01-CC, DHB-78F 78 61,00 67,04 52,34 2,41


Вилки прямые D-SUB «высокой плотности» для пайки на плату;
CC типа - стойки впереди; синий изолятор

Код
товара
Марка Аналоги Кол-во
контактов
Размеры, мм
A B C F
157860 DS1077-15MU0N-1 5512-15PA-01-CC-BU, DHB-15M 15 17,90 24,99 30,80 2,29
157861 DS1077-26MU0N-1 5512-26PA-01-CC-BU, DHB-26M 26 26,50 33,32 39,14 2,29
157862 DS1077-44MU0N-1 5512-44PA-01-CC-BU, DHB-44M 44 40,00 47,04 53,04 2,29
157863 DS1077-62MU0N-1 5512-62PA-01-CC-BU, DHB-62M 62 56,50 63,50 69,32 2,41
157864 DS1077-78MU0N-1 5512-78PA-01-CC-BU, DHB-78M 78 54,30 61,00 67,04 2,41


Розетки прямые D-SUB «высокой плотности» для пайки на плату;
CC типа - стойки впереди; синий изолятор

Код
товара
Марка Аналоги Кол-во
контактов
Размеры, мм
B C E F
157865 DS1077-15FU0N-1 5512-15SA-01-CC-BU, DHB-15F 15 24,99 30,80 16,33 2,29
157866 DS1077-26FU0N-1 5512-26SA-01-CC-BU, DHB-26F 26 33,32 39,14 24,66 2,29
157867 DS1077-44FU0N-1 5512-44SA-01-CC-BU, DHB-44F 44 47,04 53,04 38,38 2,29
157868 DS1077-62FU0N-1 5512-62SA-01-CC-BU, DHB-62F 62 63,50 69,32 54,84 2,41
157869 DS1077-78FU0N-1 5512-78SA-01-CC-BU, DHB-78F 78 61,00 67,04 52,34 2,41


Вилки прямые D-SUB «высокой плотности» для пайки на плату;
CS типа - стойки сзади; черный изолятор

Код
товара
Марка Аналоги Кол-во
контактов
Размеры, мм
A B C F
157870 DS1077-15MB0N-2 5512-15PA-01-CS, DHB-15M 15 17,90 24,99 30,80 2,29
157871 DS1077-26MB0N-2 5512-26PA-01-CS, DHB-26M 26 26,50 33,32 39,14 2,29
157872 DS1077-44MB0N-2 5512-44PA-01-CS, DHB-44M 44 40,00 47,04 53,04 2,29
157873 DS1077-62MB0N-2 5512-62PA-01-CS, DHB-62M 62 56,50 63,50 69,32 2,41
157874 DS1077-78MB0N-2 5512-78PA-01-CS, DHB-78M 78 54,30 61,00 67,04 2,41


Розетки прямые D-SUB «высокой плотности» для пайки на плату;
CS типа - стойки сзади; черный изолятор

Код
товара
Марка Аналоги Кол-во
контактов
Размеры, мм
B C E F
157875 DS1077-15FB0N-2 5512-15SA-01-CS, DHB-15F 15 24,99 30,80 16,33 2,29
157876 DS1077-26FB0N-2 5512-26SA-01-CS, DHB-26F 26 33,32 39,14 24,66 2,29
157877 DS1077-44FB0N-2 5512-44SA-01-CS, DHB-44F 44 47,04 53,04 38,38 2,29
157878 DS1077-62FB0N-2 5512-62SA-01-CS, DHB-62F 62 63,50 69,32 54,84 2,41
157879 DS1077-78FB0N-2 5512-78SA-01-CS, DHB-78F 78 61,00 67,04 52,34 2,41


Вилки прямые D-SUB «высокой плотности» для пайки на плату;
CS типа - стойки сзади; синий изолятор

Код
товара
Марка Аналоги Кол-во
контактов
Размеры, мм
A B C F
157880 DS1077-15MU0N-2 5512-15PA-01-CS-BU, DHB-15M 15 17,90 24,99 30,80 2,29
157881 DS1077-26MU0N-2 5512-26PA-01-CS-BU, DHB-26M 26 26,50 33,32 39,14 2,29
157882 DS1077-44MU0N-2 5512-44PA-01-CS-BU, DHB-44M 44 40,00 47,04 53,04 2,29
157883 DS1077-62MU0N-2 5512-62PA-01-CS-BU, DHB-62M 62 56,50 63,50 69,32 2,41
157884 DS1077-78MU0N-2 5512-78PA-01-CS-BU, DHB-78M 78 54,30 61,00 67,04 2,41


Розетки прямые D-SUB «высокой плотности» для пайки на плату;
CS типа - стойки сзади; синий изолятор

Код
товара
Марка Аналоги Кол-во
контактов
Размеры, мм
B C E F
157885 DS1077-15FU0N-2 5512-15SA-01-CS-BU, DHB-15F 15 24,99 30,80 16,33 2,29
157886 DS1077-26FU0N-2 5512-26SA-01-CS-BU, DHB-26F 26 33,32 39,14 24,66 2,29
157887 DS1077-44FU0N-2 5512-44SA-01-CS-BU, DHB-44F 44 47,04 53,04 38,38 2,29
157888 DS1077-62FU0N-2 5512-62SA-01-CS-BU, DHB-62F 62 63,50 69,32 54,84 2,41
157889 DS1077-78FU0N-2 5512-78SA-01-CS-BU, DHB-78F 78 61,00 67,04 52,34 2,41


Вилки прямые D-SUB «высокой плотности» для пайки на плату;
BR типа - защелки в плату; черный изолятор

Код
товара
Марка Аналоги Кол-во
контактов
Размеры, мм
A B C F
157890 DS1077-15MB0N-3 5512-15PA-01-BR, DHB-15M 15 17,90 24,99 30,80 2,29
157891 DS1077-26MB0N-3 5512-26PA-01-BR, DHB-26M 26 26,50 33,32 39,14 2,29
157892 DS1077-44MB0N-3 5512-44PA-01-BR, DHB-44M 44 40,00 47,04 53,04 2,29
157893 DS1077-62MB0N-3 5512-62PA-01-BR, DHB-62M 62 56,50 63,50 69,32 2,41
157894 DS1077-78MB0N-3 5512-78PA-01-BR, DHB-78M 78 54,30 61,00 67,04 2,41


Розетки прямые D-SUB «высокой плотности» для пайки на плату;
BR типа - защелки в плату; черный изолятор

Код
товара
Марка Аналоги Кол-во
контактов
Размеры, мм
B C E F
157895 DS1077-15FB0N-3 5512-15SA-01-BR, DHB-15F 15 24,99 30,80 16,33 2,29
157896 DS1077-26FB0N-3 5512-26SA-01-BR, DHB-26F 26 33,32 39,14 24,66 2,29
157897 DS1077-44FB0N-3 5512-44SA-01-BR, DHB-44F 44 47,04 53,04 38,38 2,29
157898 DS1077-62FB0N-3 5512-62SA-01-BR, DHB-62F 62 63,50 69,32 54,84 2,41
157899 DS1077-78FB0N-3 5512-78SA-01-BR, DHB-78F 78 61,00 67,04 52,34 2,41


Вилки прямые D-SUB «высокой плотности» для пайки на плату;
BR типа - защелки в плату; синий изолятор

Код
товара
Марка Аналоги Кол-во
контактов
Размеры, мм
A B C F
157900 DS1077-15MU0N-3 5512-15PA-01-BR-BU, DHB-15M 15 17,90 24,99 30,80 2,29
157901 DS1077-26MU0N-3 5512-26PA-01-BR-BU, DHB-26M 26 26,50 33,32 39,14 2,29
157902 DS1077-44MU0N-3 5512-44PA-01-BR-BU, DHB-44M 44 40,00 47,04 53,04 2,29
157903 DS1077-62MU0N-3 5512-62PA-01-BR-BU, DHB-62M 62 56,50 63,50 69,32 2,41
157904 DS1077-78MU0N-3 5512-78PA-01-BR-BU, DHB-78M 78 54,30 61,00 67,04 2,41


Розетки прямые D-SUB «высокой плотности» для пайки на плату;
BR типа - защелки в плату; синий изолятор

Код
товара
Марка Аналоги Кол-во
контактов
Размеры, мм
B C E F
157905 DS1077-15FU0N-3 5512-15SA-01-BR-BU, DHB-15F 15 24,99 30,80 16,33 2,29
157906 DS1077-26FU0N-3 5512-26SA-01-BR-BU, DHB-26F 26 33,32 39,14 24,66 2,29
157907 DS1077-44FU0N-3 5512-44SA-01-BR-BU, DHB-44F 44 47,04 53,04 38,38 2,29
157908 DS1077-62FU0N-3 5512-62SA-01-BR-BU, DHB-62F 62 63,50 69,32 54,84 2,41
157909 DS1077-78FU0N-3 5512-78SA-01-BR-BU, DHB-78F 78 61,00 67,04 52,34 2,41


Вилки прямые D-SUB «высокой плотности» для пайки на плату;
BRJ типа, Y=3...4 мм; черный изолятор

Код
товара
Марка Аналоги Кол-во
контактов
Размеры, мм
A B C F
157910 DS1077-15MB0N-4 5512-15PA-01-BRJ, DHB-15M 15 17,90 24,99 30,80 2,29
157911 DS1077-26MB0N-4 5512-26PA-01-BRJ, DHB-26M 26 26,50 33,32 39,14 2,29
157912 DS1077-44MB0N-4 5512-44PA-01-BRJ, DHB-44M 44 40,00 47,04 53,04 2,29
157913 DS1077-62MB0N-4 5512-62PA-01-BRJ, DHB-62M 62 56,50 63,50 69,32 2,41
157914 DS1077-78MB0N-4 5512-78PA-01-BRJ, DHB-78M 78 54,30 61,00 67,04 2,41


Розетки прямые D-SUB «высокой плотности» для пайки на плату;
BRJ типа, Y=3...4 мм; черный изолятор

Код
товара
Марка Аналоги Кол-во
контактов
Размеры, мм
B C E F
157915 DS1077-15FB0N-4 5512-15SA-01-BRJ, DHB-15F 15 24,99 30,80 16,33 2,29
157916 DS1077-26FB0N-4 5512-26SA-01-BRJ, DHB-26F 26 33,32 39,14 24,66 2,29
157917 DS1077-44FB0N-4 5512-44SA-01-BRJ, DHB-44F 44 47,04 53,04 38,38 2,29
157918 DS1077-62FB0N-4 5512-62SA-01-BRJ, DHB-62F 62 63,50 69,32 54,84 2,41
157919 DS1077-78FB0N-4 5512-78SA-01-BRJ, DHB-78F 78 61,00 67,04 52,34 2,41


Вилки прямые D-SUB «высокой плотности» для пайки на плату;
BRJ типа, Y=3...4 мм; синий изолятор

Код
товара
Марка Аналоги Кол-во
контактов
Размеры, мм
A B C F
157920 DS1077-15MU0N-4 5512-15PA-01-BRJ-BU, DHB-15M 15 17,90 24,99 30,80 2,29
157921 DS1077-26MU0N-4 5512-26PA-01-BRJ-BU, DHB-26M 26 26,50 33,32 39,14 2,29
157922 DS1077-44MU0N-4 5512-44PA-01-BRJ-BU, DHB-44M 44 40,00 47,04 53,04 2,29
157923 DS1077-62MU0N-4 5512-62PA-01-BRJ-BU, DHB-62M 62 56,50 63,50 69,32 2,41
157924 DS1077-78MU0N-4 5512-78PA-01-BRJ-BU, DHB-78M 78 54,30 61,00 67,04 2,41


Розетки прямые D-SUB «высокой плотности» для пайки на плату;
BRJ типа, Y=3...4 мм; синий изолятор

Код
товара
Марка Аналоги Кол-во
контактов
Размеры, мм
B C E F
157925 DS1077-15FU0N-4 5512-15SA-01-BRJ-BU, DHB-15F 15 24,99 30,80 16,33 2,29
157926 DS1077-26FU0N-4 5512-26SA-01-BRJ-BU, DHB-26F 26 33,32 39,14 24,66 2,29
157927 DS1077-44FU0N-4 5512-44SA-01-BRJ-BU, DHB-44F 44 47,04 53,04 38,38 2,29
157928 DS1077-62FU0N-4 5512-62SA-01-BRJ-BU, DHB-62F 62 63,50 69,32 54,84 2,41
157929 DS1077-78FU0N-4 5512-78SA-01-BRJ-BU, DHB-78F 78 61,00 67,04 52,34 2,41


Вилки прямые D-SUB «высокой плотности» для пайки на плату;
BRJ типа, Y=5...6 мм; черный изолятор

Код
товара
Марка Аналоги Кол-во
контактов
Размеры, мм
A B C F
157930 DS1077-15MB0N-5 5512-15PA-01-BRJ, DHB-15M 15 17,90 24,99 30,80 2,29
157931 DS1077-26MB0N-5 5512-26PA-01-BRJ, DHB-26M 26 26,50 33,32 39,14 2,29
157932 DS1077-44MB0N-5 5512-44PA-01-BRJ, DHB-44M 44 40,00 47,04 53,04 2,29
157933 DS1077-62MB0N-5 5512-62PA-01-BRJ, DHB-62M 62 56,50 63,50 69,32 2,41
157934 DS1077-78MB0N-5 5512-78PA-01-BRJ, DHB-78M 78 54,30 61,00 67,04 2,41


Розетки прямые D-SUB «высокой плотности» для пайки на плату;
BRJ типа, Y=5...6 мм; черный изолятор

Код
товара
Марка Аналоги Кол-во
контактов
Размеры, мм
B C E F
157935 DS1077-15FB0N-5 5512-15SA-01-BRJ, DHB-15F 15 24,99 30,80 16,33 2,29
157936 DS1077-26FB0N-5 5512-26SA-01-BRJ, DHB-26F 26 33,32 39,14 24,66 2,29
157937 DS1077-44FB0N-5 5512-44SA-01-BRJ, DHB-44F 44 47,04 53,04 38,38 2,29
157938 DS1077-62FB0N-5 5512-62SA-01-BRJ, DHB-62F 62 63,50 69,32 54,84 2,41
157939 DS1077-78FB0N-5 5512-78SA-01-BRJ, DHB-78F 78 61,00 67,04 52,34 2,41


Вилки прямые D-SUB «высокой плотности» для пайки на плату;
BRJ типа, Y=5...6 мм; синий изолятор

Код
товара
Марка Аналоги Кол-во
контактов
Размеры, мм
A B C F
157940 DS1077-15MU0N-5 5512-15PA-01-BRJ-BU, DHB-15M 15 17,90 24,99 30,80 2,29
157941 DS1077-26MU0N-5 5512-26PA-01-BRJ-BU, DHB-26M 26 26,50 33,32 39,14 2,29
157942 DS1077-44MU0N-5 5512-44PA-01-BRJ-BU, DHB-44M 44 40,00 47,04 53,04 2,29
157943 DS1077-62MU0N-5 5512-62PA-01-BRJ-BU, DHB-62M 62 56,50 63,50 69,32 2,41
157944 DS1077-78MU0N-5 5512-78PA-01-BRJ-BU, DHB-78M 78 54,30 61,00 67,04 2,41


Розетки прямые D-SUB «высокой плотности» для пайки на плату;
BRJ типа, Y=5...6 мм; синий изолятор

Код
товара
Марка Аналоги Кол-во
контактов
Размеры, мм
B C E F
157945 DS1077-15FU0N-5 5512-15SA-01-BRJ-BU, DHB-15F 15 24,99 30,80 16,33 2,29
157946 DS1077-26FU0N-5 5512-26SA-01-BRJ-BU, DHB-26F 26 33,32 39,14 24,66 2,29
157947 DS1077-44FU0N-5 5512-44SA-01-BRJ-BU, DHB-44F 44 47,04 53,04 38,38 2,29
157948 DS1077-62FU0N-5 5512-62SA-01-BRJ-BU, DHB-62F 62 63,50 69,32 54,84 2,41
157949 DS1077-78FU0N-5 5512-78SA-01-BRJ-BU, DHB-78F 78 61,00 67,04 52,34 2,41


Вилки прямые D-SUB «высокой плотности» для пайки на плату;
BRJ типа, Y=3...4 мм, стойки упакованы отдельно; черный изолятор

Код
товара
Марка Аналоги Кол-во
контактов
Размеры, мм
A B C F
157950 DS1077-15MB0N-6 5512-15PA-01-BRJ, DHB-15M 15 17,90 24,99 30,80 2,29
157951 DS1077-26MB0N-6 5512-26PA-01-BRJ, DHB-26M 26 26,50 33,32 39,14 2,29
157952 DS1077-44MB0N-6 5512-44PA-01-BRJ, DHB-44M 44 40,00 47,04 53,04 2,29
157953 DS1077-62MB0N-6 5512-62PA-01-BRJ, DHB-62M 62 56,50 63,50 69,32 2,41
157954 DS1077-78MB0N-6 5512-78PA-01-BRJ, DHB-78M 78 54,30 61,00 67,04 2,41


Розетки прямые D-SUB «высокой плотности» для пайки на плату;
BRJ типа, Y=3...4 мм, стойки упакованы отдельно; черный изолятор

Код
товара
Марка Аналоги Кол-во
контактов
Размеры, мм
B C E F
157955 DS1077-15FB0N-6 5512-15SA-01-BRJ, DHB-15F 15 24,99 30,80 16,33 2,29
157956 DS1077-26FB0N-6 5512-26SA-01-BRJ, DHB-26F 26 33,32 39,14 24,66 2,29
157957 DS1077-44FB0N-6 5512-44SA-01-BRJ, DHB-44F 44 47,04 53,04 38,38 2,29
157958 DS1077-62FB0N-6 5512-62SA-01-BRJ, DHB-62F 62 63,50 69,32 54,84 2,41
157959 DS1077-78FB0N-6 5512-78SA-01-BRJ, DHB-78F 78 61,00 67,04 52,34 2,41


Вилки прямые D-SUB «высокой плотности» для пайки на плату;
BRJ типа, Y=3...4 мм, стойки упакованы отдельно; синий изолятор

Код
товара
Марка Аналоги Кол-во
контактов
Размеры, мм
A B C F
157960 DS1077-15MU0N-6 5512-15PA-01-BRJ-BU, DHB-15M 15 17,90 24,99 30,80 2,29
157961 DS1077-26MU0N-6 5512-26PA-01-BRJ-BU, DHB-26M 26 26,50 33,32 39,14 2,29
157962 DS1077-44MU0N-6 5512-44PA-01-BRJ-BU, DHB-44M 44 40,00 47,04 53,04 2,29
157963 DS1077-62MU0N-6 5512-62PA-01-BRJ-BU, DHB-62M 62 56,50 63,50 69,32 2,41
157964 DS1077-78MU0N-6 5512-78PA-01-BRJ-BU, DHB-78M 78 54,30 61,00 67,04 2,41


Розетки прямые D-SUB «высокой плотности» для пайки на плату;
BRJ типа, Y=3...4 мм, стойки упакованы отдельно; синий изолятор

Код
товара
Марка Аналоги Кол-во
контактов
Размеры, мм
B C E F
157965 DS1077-15FU0N-6 5512-15SA-01-BRJ-BU, DHB-15F 15 24,99 30,80 16,33 2,29
157966 DS1077-26FU0N-6 5512-26SA-01-BRJ-BU, DHB-26F 26 33,32 39,14 24,66 2,29
157967 DS1077-44FU0N-6 5512-44SA-01-BRJ-BU, DHB-44F 44 47,04 53,04 38,38 2,29
157968 DS1077-62FU0N-6 5512-62SA-01-BRJ-BU, DHB-62F 62 63,50 69,32 54,84 2,41
157969 DS1077-78FU0N-6 5512-78SA-01-BRJ-BU, DHB-78F 78 61,00 67,04 52,34 2,41




  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
  ©1990-2024 Компания ДАРТ. Все права защищены.
