DIN 41612 9001-12/9001-22 серии типа C |
|
розетки прямые 3-х рядные на плату, шаг 2,54/5,08 мм
|
| .jpg)
.jpg)
|
| 9001 |
- |
1 |
2 |
96 |
1 |
C |
00 |
P |
L1 |
A |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
1) серия
2) 1: шаг 2,54 мм
2: шаг 5,08 мм
3) 2: розетка
4) количество позиций
5) длина выводов в соответствии
с таблицей:
Длина
выводов,
мм |
1 |
2 |
W1 |
W2 |
| X |
4,0 |
2,5 |
13 |
17 |
| Y |
4,6 |
6,3 |
13 |
17 |
6) C: частичное золочение контактов
7) G/F
8) [пусто]: выводы под пайку
P: выводы под запрессовку
9) [пусто]: без замка в плату
L1: с замком в плату
толщиной 1,6...2,0 мм (см. PDF файл)
L2: с замком в плату
толщиной 2,8...3,2 мм (см. PDF файл)
10) A: упаковка в поддоны
|
Розетки прямые 3-х рядные на плату, шаг 2,54/5,08 мм поставляются со склада в Москве и под заказ.
Контакты вставлены в отверстия в соответствии с таблицей: |
| 2,54 |
96 |
a b c |
 |
| 64 |
a - c |
 |
| 32 |
a - - |
 |
| 5,08 |
48 |
a b c |
 |
| 32 |
a - c |
 |
| 16 |
a - - |
 |
|
Совместимы с 3-х рядными розетками:
9001-1196, 9001-1164 типа C
9001-1396, 9001-1364 типа R
|
Электрические характеристики:
Максимальный ток: 2,0 А AC/DC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 1000 V AC.
Рабочая температура: -55...+125°С
Материал изолятора: термопластичный стеклонаполненный полиэстер (UL94V-0)
Материал контактов: медный сплав |
Розетки прямые 3-х рядные (DIN 41612), шаг 2,54 мм:
| 133796 |
9001-12961C00A (DIN 41612-96ABC-FS) |
96 |
4,0 |
| 133797 |
9001-12641C00A (DIN 41612-64AC-FS) |
64 |
4,0 |
| 133798 |
9001-12321C00A (DIN 41612-32A-FS) |
32 |
4,0 |
| 133799 |
9001-12642C00A (DIN 41612-64AC-FS) |
64 |
2,5 |
| 133800 |
9001-12322C00A (DIN 41612-32A-FS) |
32 |
2,5 |
| 133801 |
9001-1296W1C00A (DIN 41612-96ABC-FS) |
96 |
13 |
| 133802 |
9001-1264W1C00A (DIN 41612-64AC-FS) |
64 |
13 |
| 133803 |
9001-1232W1C00A (DIN 41612-32A-FS) |
32 |
13 |
| 133804 |
9001-1296W2C00A (DIN 41612-96ABC-FS) |
96 |
17 |
| 133805 |
9001-1264W2C00A (DIN 41612-64AC-FS) |
64 |
17 |
| 133806 |
9001-1232W2C00A (DIN 41612-32A-FS) |
32 |
17 |
| 133807 |
9001-12961C00PA (DIN 41612-96ABC-FS) |
96 |
4,6 |
| 133808 |
9001-12641C00PA (DIN 41612-64AC-FS) |
64 |
4,6 |
| 133809 |
9001-12321C00PA (DIN 41612-32A-FS) |
32 |
4,6 |
| 133810 |
9001-12962C00PA (DIN 41612-96ABC-FS) |
96 |
6,3 |
| 133811 |
9001-12642C00PA (DIN 41612-64AC-FS) |
64 |
6,3 |
| 133812 |
9001-12322C00PA (DIN 41612-32A-FS) |
32 |
6,3 |
| 133813 |
9001-1296W1C00PA (DIN 41612-96ABC-FS) |
96 |
13 |
| 133814 |
9001-1264W1C00PA (DIN 41612-64AC-FS) |
64 |
13 |
| 133815 |
9001-1232W1C00PA (DIN 41612-32A-FS) |
32 |
13 |
| 133816 |
9001-1296W2C00PA (DIN 41612-96ABC-FS) |
96 |
17 |
| 133817 |
9001-1264W2C00PA (DIN 41612-64AC-FS) |
64 |
17 |
| 133818 |
9001-1232W2C00PA (DIN 41612-32A-FS) |
32 |
17 |
| 133819 |
9001-12961C00L1A (DIN 41612-96ABC-FS) |
96 |
4,0 |
| 133820 |
9001-12641C00L1A (DIN 41612-64AC-FS) |
64 |
4,0 |
| 133821 |
9001-12321C00L1A (DIN 41612-32A-FS) |
32 |
4,0 |
| 133822 |
9001-12962C00L1A (DIN 41612-96ABC-FS) |
96 |
2,5 |
| 133823 |
9001-12642C00L1A (DIN 41612-64AC-FS) |
64 |
2,5 |
| 133824 |
9001-12322C00L1A (DIN 41612-32A-FS) |
32 |
2,5 |
| 133825 |
9001-1296W1C00L1A (DIN 41612-96ABC-FS) |
96 |
13 |
| 133826 |
9001-1264W1C00L1A (DIN 41612-64AC-FS) |
64 |
13 |
| 133827 |
9001-1232W1C00L1A (DIN 41612-32A-FS) |
32 |
13 |
| 133828 |
9001-1296W2C00L1A (DIN 41612-96ABC-FS) |
96 |
17 |
| 133829 |
9001-1264W2C00L1A (DIN 41612-64AC-FS) |
64 |
17 |
| 133830 |
9001-1232W2C00L1A (DIN 41612-32A-FS) |
32 |
17 |
| 133831 |
9001-12961C00PL1A (DIN 41612-96ABC-FS) |
96 |
4,6 |
| 133832 |
9001-12641C00PL1A (DIN 41612-64AC-FS) |
64 |
4,6 |
| 133833 |
9001-12321C00PL1A (DIN 41612-32A-FS) |
32 |
4,6 |
| 133834 |
9001-12962C00PL1A (DIN 41612-96ABC-FS) |
96 |
6,3 |
| 133835 |
9001-12642C00PL1A (DIN 41612-64AC-FS) |
64 |
6,3 |
| 133836 |
9001-12322C00PL1A (DIN 41612-32A-FS) |
32 |
6,3 |
| 133837 |
9001-1296W1C00PL1A (DIN 41612-96ABC-FS) |
96 |
13 |
| 133838 |
9001-1264W1C00PL1A (DIN 41612-64AC-FS) |
64 |
13 |
| 133839 |
9001-1232W1C00PL1A (DIN 41612-32A-FS) |
32 |
13 |
| 133840 |
9001-1296W2C00PL1A (DIN 41612-96ABC-FS) |
96 |
17 |
| 133841 |
9001-1264W2C00PL1A (DIN 41612-64AC-FS) |
64 |
17 |
| 133842 |
9001-1232W2C00PL1A (DIN 41612-32A-FS) |
32 |
17 |
| 133843 |
9001-12961C00L2A (DIN 41612-96ABC-FS) |
96 |
4,0 |
| 133844 |
9001-12641C00L2A (DIN 41612-64AC-FS) |
64 |
4,0 |
| 133845 |
9001-12321C00L2A (DIN 41612-32A-FS) |
32 |
4,0 |
| 133846 |
9001-1296W1C00L2A (DIN 41612-96ABC-FS) |
96 |
13 |
| 133847 |
9001-1264W1C00L2A (DIN 41612-64AC-FS) |
64 |
13 |
| 133848 |
9001-1232W1C00L2A (DIN 41612-32A-FS) |
32 |
13 |
| 133849 |
9001-1296W2C00L2A (DIN 41612-96ABC-FS) |
96 |
17 |
| 133850 |
9001-1264W2C00L2A (DIN 41612-64AC-FS) |
64 |
17 |
| 133851 |
9001-1232W2C00L2A (DIN 41612-32A-FS) |
32 |
17 |
| 133852 |
9001-12961C00PL2A (DIN 41612-96ABC-FS) |
96 |
4,6 |
| 133853 |
9001-12641C00PL2A (DIN 41612-64AC-FS) |
64 |
4,6 |
| 133854 |
9001-12321C00PL2A (DIN 41612-32A-FS) |
32 |
4,6 |
| 133855 |
9001-1296W1C00PL2A (DIN 41612-96ABC-FS) |
96 |
13 |
| 133856 |
9001-1264W1C00PL2A (DIN 41612-64AC-FS) |
64 |
13 |
| 133857 |
9001-1232W1C00PL2A (DIN 41612-32A-FS) |
32 |
13 |
| 133858 |
9001-1296W2C00PL2A (DIN 41612-96ABC-FS) |
96 |
17 |
| 133859 |
9001-1264W2C00PL2A (DIN 41612-64AC-FS) |
64 |
17 |
| 133860 |
9001-1232W2C00PL2A (DIN 41612-32A-FS) |
32 |
17 |
| 133943 |
9001-22481C00A (DIN 41612-48ABC-FS) |
48 |
4,0 |
Розетки прямые 3-х рядные (DIN 41612), шаг 5,08 мм:
| 133944 |
9001-22321C00A (DIN 41612-32AC-FS) |
32 |
4,0 |
| 133945 |
9001-22161C00A (DIN 41612-16A-FS) |
16 |
4,0 |
| 133946 |
9001-22482C00A (DIN 41612-48ABC-FS) |
48 |
2,5 |
| 133947 |
9001-22322C00A (DIN 41612-32AC-FS) |
32 |
2,5 |
| 133948 |
9001-22162C00A (DIN 41612-16A-FS) |
16 |
2,5 |
| 133949 |
9001-2248W1C00A (DIN 41612-48ABC-FS) |
48 |
13 |
| 133950 |
9001-2232W1C00A (DIN 41612-32AC-FS) |
32 |
13 |
| 133951 |
9001-2216W1C00A (DIN 41612-16A-FS) |
16 |
13 |
| 133952 |
9001-2248W2C00A (DIN 41612-48ABC-FS) |
48 |
17 |
| 133953 |
9001-2232W2C00A (DIN 41612-32AC-FS) |
32 |
17 |
| 133954 |
9001-2216W2C00A (DIN 41612-16A-FS) |
16 |
17 |
| 133955 |
9001-22481C00PA (DIN 41612-48ABC-FS) |
48 |
4,6 |
| 133956 |
9001-22321C00PA (DIN 41612-32AC-FS) |
32 |
4,6 |
| 133957 |
9001-22161C00PA (DIN 41612-16A-FS) |
16 |
4,6 |
| 133958 |
9001-22482C00PA (DIN 41612-48ABC-FS) |
48 |
6,3 |
| 133959 |
9001-22322C00PA (DIN 41612-32AC-FS) |
32 |
6,3 |
| 133960 |
9001-22162C00PA (DIN 41612-16A-FS) |
16 |
6,3 |
| 133961 |
9001-2248W1C00PA (DIN 41612-48ABC-FS) |
48 |
13 |
| 133962 |
9001-2232W1C00PA (DIN 41612-32AC-FS) |
32 |
13 |
| 133963 |
9001-2216W1C00PA (DIN 41612-16A-FS) |
16 |
13 |
| 133964 |
9001-2248W2C00PA (DIN 41612-48ABC-FS) |
48 |
17 |
| 133965 |
9001-2232W2C00PA (DIN 41612-32AC-FS) |
32 |
17 |
| 133966 |
9001-2216W2C00PA (DIN 41612-16A-FS) |
16 |
17 |
| 133967 |
9001-22481C00L1A (DIN 41612-48ABC-FS) |
48 |
4,0 |
| 133968 |
9001-22321C00L1A (DIN 41612-32AC-FS) |
32 |
4,0 |
| 133969 |
9001-22161C00L1A (DIN 41612-16A-FS) |
16 |
4,0 |
| 133970 |
9001-22482C00L1A (DIN 41612-48ABC-FS) |
48 |
2,5 |
| 133971 |
9001-22322C00L1A (DIN 41612-32AC-FS) |
32 |
2,5 |
| 133972 |
9001-22162C00L1A (DIN 41612-16A-FS) |
16 |
2,5 |
| 133973 |
9001-2248W1C00L1A (DIN 41612-48ABC-FS) |
48 |
13 |
| 133974 |
9001-2232W1C00L1A (DIN 41612-32AC-FS) |
32 |
13 |
| 133975 |
9001-2216W1C00L1A (DIN 41612-16A-FS) |
16 |
13 |
| 133976 |
9001-2248W2C00L1A (DIN 41612-48ABC-FS) |
48 |
17 |
| 133977 |
9001-2232W2C00L1A (DIN 41612-32AC-FS) |
32 |
17 |
| 133978 |
9001-2216W2C00L1A (DIN 41612-16A-FS) |
16 |
17 |
| 133979 |
9001-22481C00PL1A (DIN 41612-48ABC-FS) |
48 |
4,6 |
| 133980 |
9001-22321C00PL1A (DIN 41612-32AC-FS) |
32 |
4,6 |
| 133981 |
9001-22161C00PL1A (DIN 41612-16A-FS) |
16 |
4,6 |
| 133982 |
9001-22482C00PL1A (DIN 41612-48ABC-FS) |
48 |
6,3 |
| 133983 |
9001-22322C00PL1A (DIN 41612-32AC-FS) |
32 |
6,3 |
| 133984 |
9001-22162C00PL1A (DIN 41612-16A-FS) |
16 |
6,3 |
| 133985 |
9001-2248W1C00PL1A (DIN 41612-48ABC-FS) |
48 |
13 |
| 133986 |
9001-2232W1C00PL1A (DIN 41612-32AC-FS) |
32 |
13 |
| 133987 |
9001-2216W1C00PL1A (DIN 41612-16A-FS) |
16 |
13 |
| 133988 |
9001-2248W2C00PL1A (DIN 41612-48ABC-FS) |
48 |
17 |
| 133989 |
9001-2232W2C00PL1A (DIN 41612-32AC-FS) |
32 |
17 |
| 133990 |
9001-2216W2C00PL1A (DIN 41612-16A-FS) |
16 |
17 |
| 133991 |
9001-22481C00L2A (DIN 41612-48ABC-FS) |
48 |
4,0 |
| 133992 |
9001-22321C00L2A (DIN 41612-32AC-FS) |
32 |
4,0 |
| 133993 |
9001-22161C00L2A (DIN 41612-16A-FS) |
16 |
4,0 |
| 133994 |
9001-2248W1C00L2A (DIN 41612-48ABC-FS) |
48 |
13 |
| 133995 |
9001-2232W1C00L2A (DIN 41612-32AC-FS) |
32 |
13 |
| 133996 |
9001-2216W1C00L2A (DIN 41612-16A-FS) |
16 |
13 |
| 133997 |
9001-2248W2C00L2A (DIN 41612-48ABC-FS) |
48 |
17 |
| 133998 |
9001-2232W2C00L2A (DIN 41612-32AC-FS) |
32 |
17 |
| 133999 |
9001-2216W2C00L2A (DIN 41612-16A-FS) |
16 |
17 |
| 134000 |
9001-22481C00PL2A (DIN 41612-48ABC-FS) |
48 |
4,6 |
| 134001 |
9001-22321C00PL2A (DIN 41612-32AC-FS) |
32 |
4,6 |
| 134002 |
9001-22161C00PL2A (DIN 41612-16A-FS) |
16 |
4,6 |
| 134003 |
9001-2248W1C00PL2A (DIN 41612-48ABC-FS) |
48 |
13 |
| 134004 |
9001-2232W1C00PL2A (DIN 41612-32AC-FS) |
32 |
13 |
| 134005 |
9001-2216W1C00PL2A (DIN 41612-16A-FS) |
16 |
13 |
| 134006 |
9001-2248W2C00PL2A (DIN 41612-48ABC-FS) |
48 |
17 |
| 134007 |
9001-2232W2C00PL2A (DIN 41612-32AC-FS) |
32 |
17 |
| 134008 |
9001-2216W2C00PL2A (DIN 41612-16A-FS) |
16 |
17 |
| 18737 |
9001-12962C00A (DIN 41612-96ABC-FS, 0903 296 6824) |
96 |
2,5 |

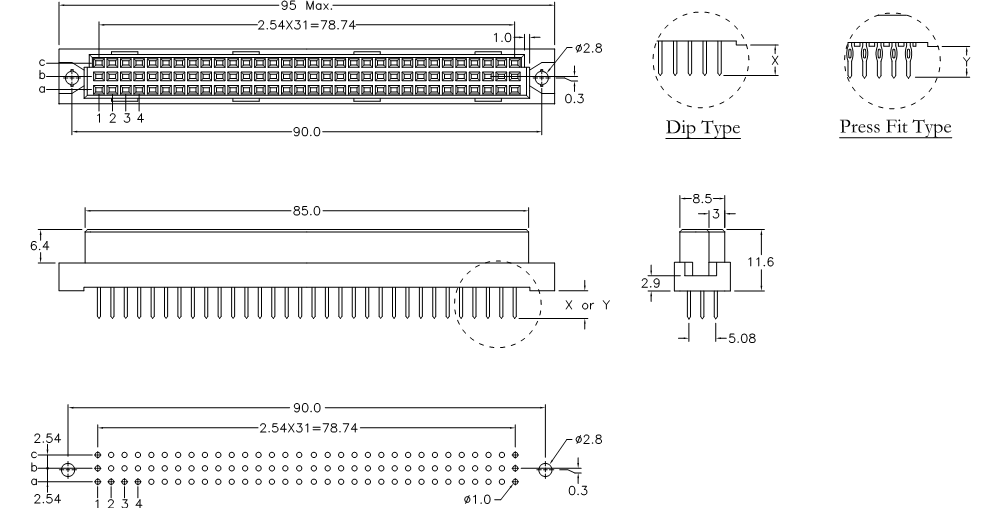

Размеры, мм
|
|
|
|
|
- Уважаемые покупатели! Из-за быстро меняющихся, независящих от нас обстоятельств, цены, опубликованные в Магазине, могут оказаться недействительными, не являются окончательными, предназначены только для предварительного ознакомления и ни при каких обстоятельствах не являются публичной офертой. Актуальные цены необходимо уточнять у менеджеров.
- Информацию о наличии товаров и свежих ценах уточняйте у наших менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Также можно отправить запрос, нажав ссылку:
sales@dart.ru
- Представленная техническая информация и размеры на чертежах, опубликованные на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами и ни при каких обстоятельствах не являются публичной офертой.
- Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
- Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы, в противном случае претензии не принимаются!
|
|
|
|
|
