| Разъемы >> Соединители DIN 41612 >> DIN 41612 вилки прямые |
DIN 41612 9001-11150/9001-13150 серии типа R |
|
вилки угловые и прямые 3-х рядные на плату, шаг 2,54 мм
|
| .jpg)
.jpg)
|
| 9001 |
- |
1 |
3 |
150 |
1 |
C |
00 |
A |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
1) серия
2) 1: шаг 2,54 мм
3) 1: вилка угловая
3: вилка прямая
4) количество позиций
5) длина выводов в соответствии
с таблицей:
Длина
выводов,
мм |
1 |
2 |
W1 |
W2 |
| X |
4,0 |
2,5 |
13 |
17 |
| Y |
4,6 |
6,3 |
13 |
17 |
6) C: частичное золочение контактов
7) G/F
8) A: упаковка в поддоны
|
Вилки угловые и прямые 3-х рядные на плату, шаг 2,54 мм поставляются со склада в Москве и под заказ. |
| |
Совместимы с 3-х рядными розетками:
9001-141501C
|
Электрические характеристики:
Максимальный ток: 2,0 А AC/DC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 1000 V AC.
Рабочая температура: -55...+125°С
Материал изолятора: термопластичный стеклонаполненный полиэстер (UL94V-0)
Материал контактов: медный сплав |
Вилка угловая 3-х рядная (DIN 41612), шаг 2,54 мм:
| 135511 |
9001-111501С00A (DIN 41612-150ABC-MR) |
150 |
2,9 |
Вилки прямые 3-х рядные (DIN 41612), шаг 2,54 мм:
| 135512 |
9001-131501С00A (DIN 41612-150ABC-MS) |
150 |
4,0 |
| 135513 |
9001-131502С00A (DIN 41612-150ABC-MS) |
150 |
2,5 |

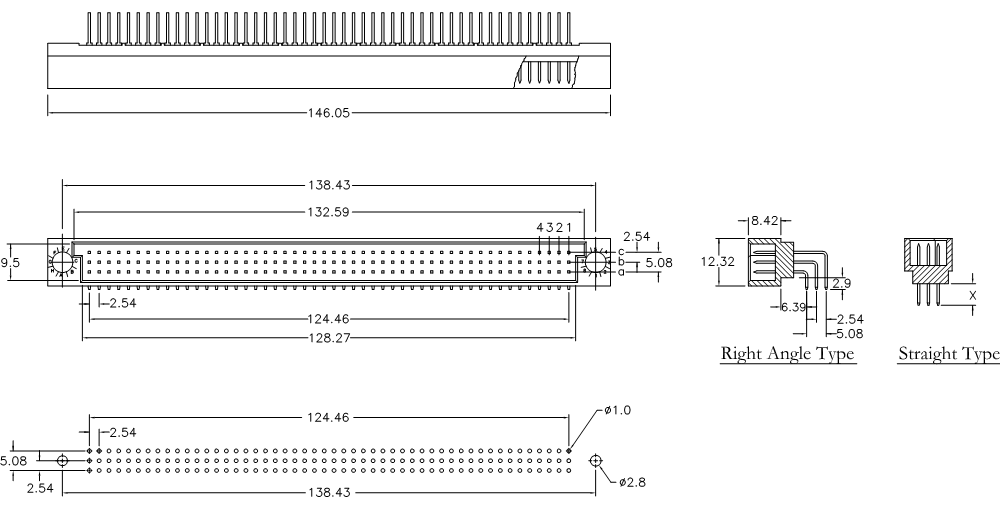

Размеры, мм
|
|
|
|
|
