DIN 41612 9001-62 серии типа F |
|
розетки прямые 3-х рядные на плату, шаг 5,08 мм
|
| .jpg)
|
| 9001 |
- |
6 |
2 |
48 |
1 |
C |
00 |
A |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
1) серия
2) 6: шаг 5,08 мм
3) 2: розетка
4) количество позиций
5) длина выводов в соответствии
с таблицей:
Длина
выводов,
мм |
1 |
2 |
| X |
4,5 |
- |
6) C: частичное золочение контактов
7) G/F
8) A: упаковка в поддоны
|
Розетки прямые 3-х рядные на плату, шаг 5,08 мм поставляются со склада в Москве и под заказ.
Контакты вставлены в отверстия в соответствии с таблицей: |
| 5,08 |
48 |
z b d |
 |
| 32 |
z - d |
 |
| 16 |
z - - |
 |
|
Совместимы с 3-х рядными розетками:
9001-61481 C
|
Электрические характеристики:
Максимальный ток: 2,0 А AC/DC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 1000 V AC.
Рабочая температура: -55...+125°С
Материал изолятора: термопластичный стеклонаполненный полиэстер (UL94V-0)
Материал контактов: медный сплав |
Розетки прямые 3-х рядные (DIN 41612), шаг 5,08 мм:
| 135314 |
9001-62481С00A (DIN 41612-48ZBD-FS) |
48 |
4,5 |
| 135315 |
9001-62321С00A (DIN 41612-32ZD-FS) |
32 |
4,5 |
| 135316 |
9001-62161С00A (DIN 41612-16Z-FS) |
16 |
4,5 |

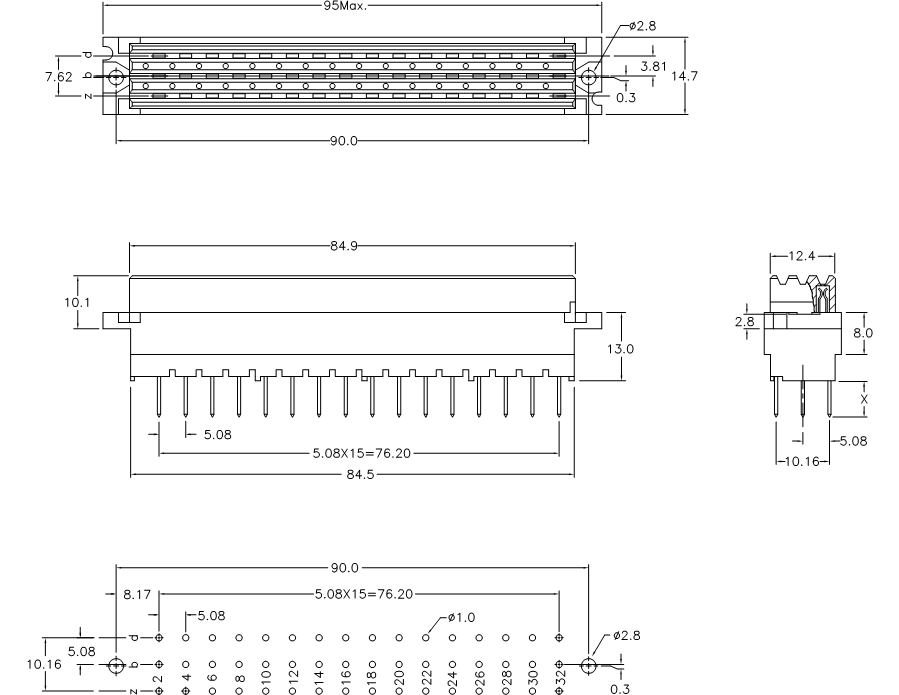

Размеры, мм
|
|
|
|
|
