| Разъемы >> Соединители DIN 41612 >> DIN 41612 розетки угловые |
DIN 41612 9001-74 серия |
|
розетки угловые 4-х рядные на плату, шаг 2,54 мм
|
| .jpg)
|
| 9001 |
- |
7 |
4 |
240 |
1 |
C |
00 |
A |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
1) серия
2) 7: шаг 2,54 мм
3) 4: розетка угловая
4) количество позиций
5) выводы в плату
6) C: частичное золочение контактов
7) G/F
8) A: упаковка в поддоны
|
Розетки угловые 4-х рядные на плату, шаг 2,54 мм поставляются со склада в Москве и под заказ. |
| |
Совместимы с 4-х рядными вилками:
9001-71
9001-73 |
Электрические характеристики:
Максимальный ток: 2,0 А AC/DC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 1000 V AC.
Рабочая температура: -55...+125°С
Материал изолятора: термопластичный стеклонаполненный полиэстер (UL94V-0)
Материал контактов: медный сплав |
Розетки угловые 4-х рядные (DIN 41612), шаг 2,54 мм:
| 135667 |
9001-742401С00A (DIN 41612-240ABC-FR) |
240 |
| 135668 |
9001-742001С00A (DIN 41612-200ABC-FR) |
200 |
| 135669 |
9001-741601С00A (DIN 41612-160ABC-FR) |
160 |
| 135670 |
9001-741281С00A (DIN 41612-128ABC-FR) |
128 |
| 135671 |
9001-741001С00A (DIN 41612-100ABC-FR) |
100 |

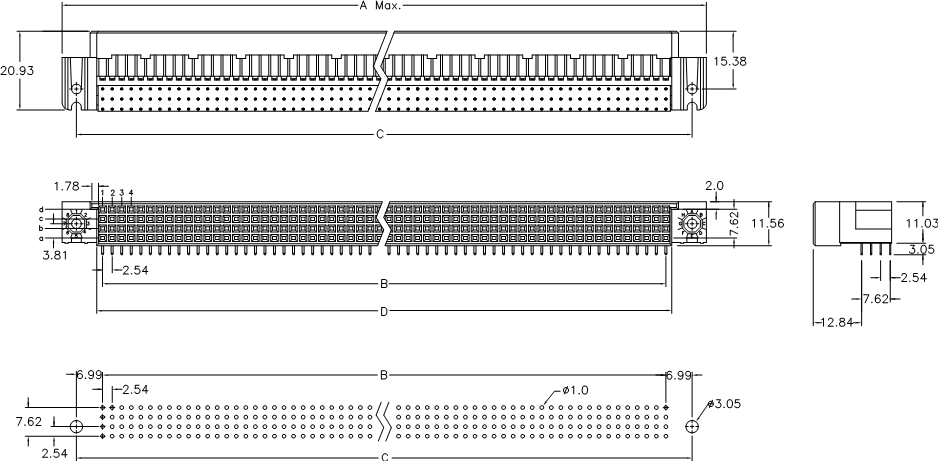

Размеры, мм
Количество
позиций |
A |
B |
C |
D |
| 100 |
82,55 |
60,96 |
74,93 |
64,10 |
| 128 |
100,33 |
78,74 |
92,71 |
81,88 |
| 160 |
120,65 |
99,06 |
113,03 |
102,20 |
| 200 |
146,05 |
124,46 |
138,43 |
127,60 |
| 240 |
171,45 |
149,86 |
163,83 |
153,00 |
|
|
|
|
|
