| Разъемы для плоского кабеля (шлейфа) серии IDC > 2,0 x 2,0 мм |
201608SM-XXG-2230 (3220-XX) серия |
|

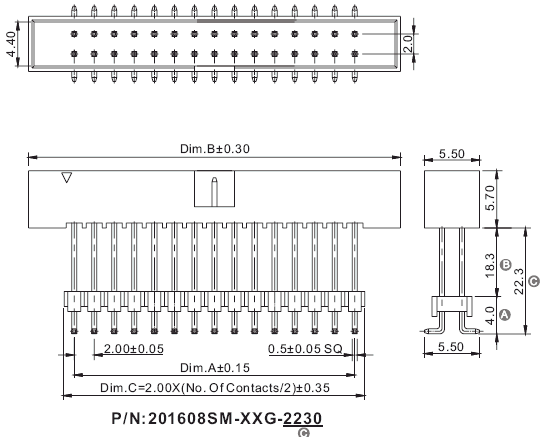

вилки закрытые прямые приподнятые на плату для поверхностного (SMD) монтажа, шаг 2,0 мм x 2,0мм
|
|
|
|
1) серия
2) количество контактов
3) расстояние от нижней плоскости корпуса до поверхности платы
|
Вилки закрытые прямые приподнятые на плату для поверхностного (SMD) монтажа серии 201608SM-XXG-2230, шаг 2.00x2.00 мм предназначены для применения внутри электронной аппаратуры.
Вилки закрытые прямые приподнятые на плату для поверхностного (SMD) монтажа серии 201608SM-XXG-2230, шаг 2.00x2.00 мм поставляются со склада в Москве и под заказ с фабрики. |
Электрические характеристики:
Максимальный ток: 2 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза
|
| 48076 |
201608SM-10G-2230 |
2x5 |
10.00 |
17.25 |
| 48077 |
201608SM-12G-2230 |
2x6 |
12.00 |
19.25 |
| 48078 |
201608SM-14G-2230 |
2x7 |
14.00 |
21.25 |
| 48079 |
201608SM-16G-2230 |
2x8 |
16.00 |
23.25 |
| 48080 |
201608SM-20G-2230 |
2x10 |
20.00 |
27.25 |
| 48081 |
201608SM-22G-2230 |
2x11 |
22.00 |
29.25 |
| 48082 |
201608SM-24G-2230 |
2x12 |
24.00 |
31.25 |
| 48083 |
201608SM-26G-2230 |
2x13 |
26.00 |
33.25 |
| 48084 |
201608SM-30G-2230 |
2x15 |
30.00 |
37.25 |
| 48085 |
201608SM-34G-2230 |
2x17 |
34.00 |
41.25 |
| 48086 |
201608SM-36G-2230 |
2x18 |
36.00 |
43.25 |
| 48087 |
201608SM-40G-2230 |
2x20 |
40.00 |
47.25 |
| 48088 |
201608SM-44G-2230 |
2x22 |
44.00 |
51.25 |
| 48089 |
201608SM-50G-2230 |
2x25 |
50.00 |
57.25 |
| 48090 |
201608SM-60G-2230 |
2x30 |
60.00 |
67.25 |
| 48091 |
201608SM-64G-2230 |
2x32 |
64.00 |
71.25 |
Разметка платы
|
|
|
|
|
