| Разъемы для плоского кабеля (шлейфа) серии IDC > 2,0 x 2,0 мм |
2017R-XX-XX (SCM2-XXR) серия |
|

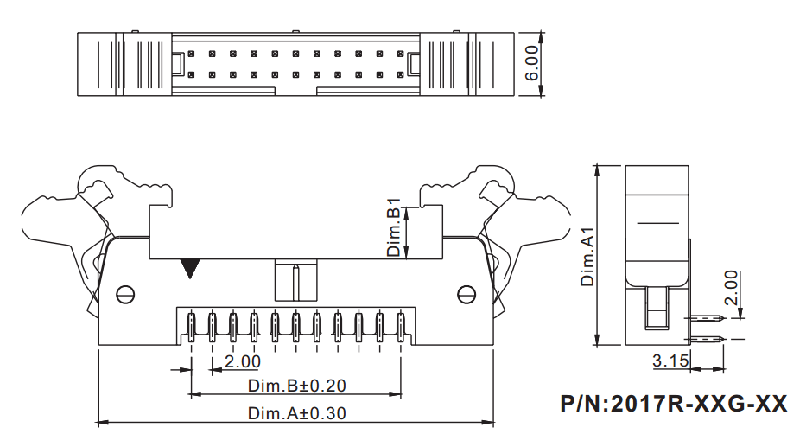

вилки закрытые угловые с выталкивателями на плату для монтажа в отверстия, шаг 2,0 мм x 2,0мм
|
|
|
|
1) серия
2) количество контактов
3) [ ] - стандартный выталкиватель
02 - удлиненный выталкиватель
|
Вилки закрытые угловые с выталкивателями на плату для монтажа в отверстия серии 2017R-XX-XX (SCM2-XXR), шаг 2.00x2.00 мм предназначены для применения внутри электронной аппаратуры.
Вилки закрытые угловые с выталкивателями на плату для монтажа в отверстия серии 2017R-XX-XX (SCM2-XXR), шаг 2.00x2.00 мм поставляются со склада в Москве и под заказ с фабрики. |
Электрические характеристики:
Максимальный ток: 2 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза
|
| 48107 |
2017R-10G |
SCM2-10R |
2x5 |
25.70 |
8.00 |
16.85 |
5.00 |
| 48108 |
2017R-12G |
SCM2-12R |
2x6 |
27.70 |
10.00 |
16.85 |
5.00 |
| 48109 |
2017R-14G |
SCM2-14R |
2x7 |
29.70 |
12.00 |
16.85 |
5.00 |
| 48110 |
2017R-16G |
SCM2-16R |
2x8 |
31.70 |
14.00 |
16.85 |
5.00 |
| 48111 |
2017R-20G |
SCM2-20R |
2x10 |
35.70 |
18.00 |
16.85 |
5.00 |
| 48112 |
2017R-22G |
SCM2-22R |
2x11 |
37.70 |
20.00 |
16.85 |
5.00 |
| 48113 |
2017R-24G |
SCM2-24R |
2x12 |
39.70 |
22.00 |
16.85 |
5.00 |
| 48114 |
2017R-26G |
SCM2-26R |
2x13 |
41.70 |
24.00 |
16.85 |
5.00 |
| 48115 |
2017R-30G |
SCM2-30R |
2x15 |
45.70 |
28.00 |
16.85 |
5.00 |
| 48116 |
2017R-32G |
SCM2-32R |
2x16 |
47.70 |
30.00 |
16.85 |
5.00 |
| 48117 |
2017R-34G |
SCM2-34R |
2x17 |
49.70 |
32.00 |
16.85 |
5.00 |
| 48118 |
2017R-40G |
SCM2-40R |
2x20 |
55.70 |
38.00 |
16.85 |
5.00 |
| 48119 |
2017R-44G |
SCM2-44R |
2x22 |
59.70 |
42.00 |
16.85 |
5.00 |
| 48120 |
2017R-50G |
SCM2-50R |
2x25 |
65.70 |
48.00 |
16.85 |
5.00 |
| 48121 |
2017R-68G |
SCM2-68R |
2x34 |
83.70 |
66.00 |
16.85 |
5.00 |
| 136944 |
2017R-10G-02 |
SCM2-10R-02 |
2x5 |
25.70 |
8.00 |
20.05 |
8.20 |
| 136945 |
2017R-12G-02 |
SCM2-12R-02 |
2x6 |
27.70 |
10.00 |
20.05 |
8.20 |
| 136946 |
2017R-14G-02 |
SCM2-14R-02 |
2x7 |
29.70 |
12.00 |
20.05 |
8.20 |
| 136947 |
2017R-16G-02 |
SCM2-16R-02 |
2x8 |
31.70 |
14.00 |
20.05 |
8.20 |
| 136948 |
2017R-20G-02 |
SCM2-20R-02 |
2x10 |
35.70 |
18.00 |
20.05 |
8.20 |
| 136949 |
2017R-22G-02 |
SCM2-22R-02 |
2x11 |
37.70 |
20.00 |
20.05 |
8.20 |
| 136950 |
2017R-24G-02 |
SCM2-24R-02 |
2x12 |
39.70 |
22.00 |
20.05 |
8.20 |
| 136951 |
2017R-26G-02 |
SCM2-26R-02 |
2x13 |
41.70 |
24.00 |
20.05 |
8.20 |
| 136952 |
2017R-30G-02 |
SCM2-30R-02 |
2x15 |
45.70 |
28.00 |
20.05 |
8.20 |
| 136953 |
2017R-32G-02 |
SCM2-32R-02 |
2x16 |
47.70 |
30.00 |
20.05 |
8.20 |
| 136954 |
2017R-34G-02 |
SCM2-34R-02 |
2x17 |
49.70 |
32.00 |
20.05 |
8.20 |
| 136955 |
2017R-40G-02 |
SCM2-40R-02 |
2x20 |
55.70 |
38.00 |
20.05 |
8.20 |
| 136956 |
2017R-44G-02 |
SCM2-44R-02 |
2x22 |
59.70 |
42.00 |
20.05 |
8.20 |
| 136957 |
2017R-50G-02 |
SCM2-50R-02 |
2x25 |
65.70 |
48.00 |
20.05 |
8.20 |
| 136958 |
2017R-68G-02 |
SCM2-68R-02 |
2x34 |
83.70 |
66.00 |
20.05 |
8.20 |

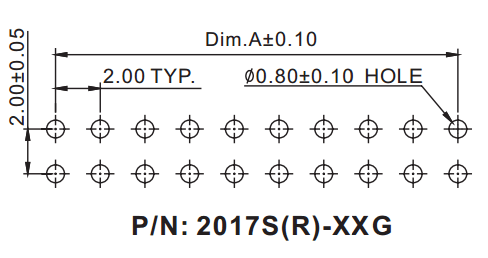

Разметка платы
 |
|
|
|
|
