| Разъемы для плоского кабеля (шлейфа) серии IDC > 2,0 x 2,0 мм |

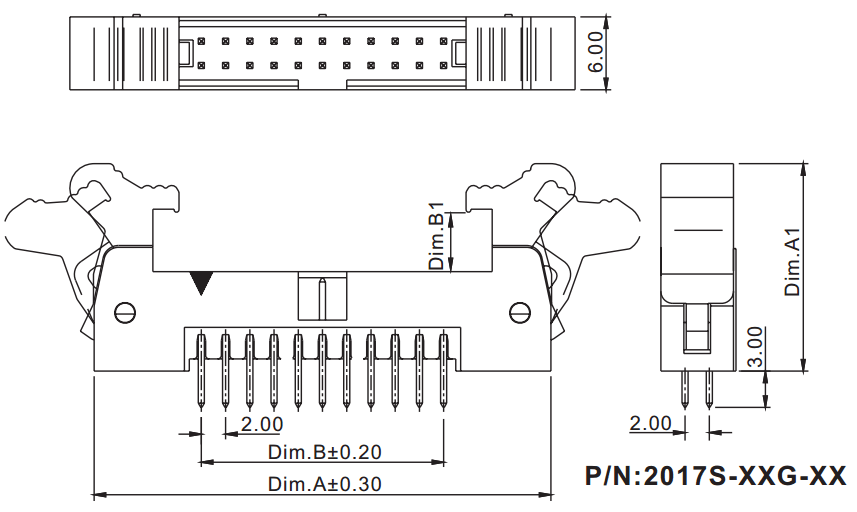

2017S-XX-XX (SCM2-XX) серия |
|
вилки закрытые прямые с выталкивателями на плату для монтажа в отверстия, шаг 2,0 мм x 2,0мм
|
|
|
|
1) серия
2) количество контактов
3) [ ] - стандартный выталкиватель
02 - удлиненный выталкиватель
|
Вилки закрытые прямые с выталкивателями на плату для монтажа в отверстия серии 2017S-XX-XX (SCM2-XX), шаг 2.00x2.00 мм предназначены для применения внутри электронной аппаратуры.
Вилки закрытые прямые с выталкивателями на плату для монтажа в отверстия серии 2017S-XX-XX (SCM2-XX), шаг 2.00x2.00 мм поставляются со склада в Москве и под заказ с фабрики. |
Электрические характеристики:
Максимальный ток: 2 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза
|
| 48092 |
2017S-10G |
SCM2-10 |
2x5 |
25.70 |
8.00 |
16.85 |
5.00 |
| 48093 |
2017S-12G |
SCM2-12 |
2x6 |
27.70 |
10.00 |
16.85 |
5.00 |
| 48094 |
2017S-14G |
SCM2-14 |
2x7 |
29.70 |
12.00 |
16.85 |
5.00 |
| 48095 |
2017S-16G |
SCM2-16 |
2x8 |
31.70 |
14.00 |
16.85 |
5.00 |
| 48096 |
2017S-20G |
SCM2-20 |
2x10 |
35.70 |
18.00 |
16.85 |
5.00 |
| 48097 |
2017S-22G |
SCM2-22 |
2x11 |
37.70 |
20.00 |
16.85 |
5.00 |
| 48098 |
2017S-24G |
SCM2-24 |
2x12 |
39.70 |
22.00 |
16.85 |
5.00 |
| 48099 |
2017S-26G |
SCM2-26 |
2x13 |
41.70 |
24.00 |
16.85 |
5.00 |
| 48100 |
2017S-30G |
SCM2-30 |
2x15 |
45.70 |
28.00 |
16.85 |
5.00 |
| 48101 |
2017S-32G |
SCM2-32 |
2x16 |
47.70 |
30.00 |
16.85 |
5.00 |
| 48102 |
2017S-34G |
SCM2-34 |
2x17 |
49.70 |
32.00 |
16.85 |
5.00 |
| 48103 |
2017S-40G |
SCM2-40 |
2x20 |
55.70 |
38.00 |
16.85 |
5.00 |
| 48104 |
2017S-44G |
SCM2-44 |
2x22 |
59.70 |
42.00 |
16.85 |
5.00 |
| 48105 |
2017S-50G |
SCM2-50 |
2x25 |
65.70 |
48.00 |
16.85 |
5.00 |
| 48106 |
2017S-68G |
SCM2-68 |
2x34 |
83.70 |
66.00 |
16.85 |
5.00 |
| 136929 |
2017S-10G-02 |
SCM2-10-02 |
2x5 |
25.70 |
8.00 |
20.05 |
8.20 |
| 136930 |
2017S-12G-02 |
SCM2-12-02 |
2x6 |
27.70 |
10.00 |
20.05 |
8.20 |
| 136931 |
2017S-14G-02 |
SCM2-14-02 |
2x7 |
29.70 |
12.00 |
20.05 |
8.20 |
| 136932 |
2017S-16G-02 |
SCM2-16-02 |
2x8 |
31.70 |
14.00 |
20.05 |
8.20 |
| 136933 |
2017S-20G-02 |
SCM2-20-02 |
2x10 |
35.70 |
18.00 |
20.05 |
8.20 |
| 136934 |
2017S-22G-02 |
SCM2-22-02 |
2x11 |
37.70 |
20.00 |
20.05 |
8.20 |
| 136935 |
2017S-24G-02 |
SCM2-24-02 |
2x12 |
39.70 |
22.00 |
20.05 |
8.20 |
| 136936 |
2017S-26G-02 |
SCM2-26-02 |
2x13 |
41.70 |
24.00 |
20.05 |
8.20 |
| 136937 |
2017S-30G-02 |
SCM2-30-02 |
2x15 |
45.70 |
28.00 |
20.05 |
8.20 |
| 136938 |
2017S-32G-02 |
SCM2-32-02 |
2x16 |
47.70 |
30.00 |
20.05 |
8.20 |
| 136939 |
2017S-34G-02 |
SCM2-34-02 |
2x17 |
49.70 |
32.00 |
20.05 |
8.20 |
| 136940 |
2017S-40G-02 |
SCM2-40-02 |
2x20 |
55.70 |
38.00 |
20.05 |
8.20 |
| 136941 |
2017S-44G-02 |
SCM2-44-02 |
2x22 |
59.70 |
42.00 |
20.05 |
8.20 |
| 136942 |
2017S-50G-02 |
SCM2-50-02 |
2x25 |
65.70 |
48.00 |
20.05 |
8.20 |
| 136943 |
2017S-68G-02 |
SCM2-68-02 |
2x34 |
83.70 |
66.00 |
20.05 |
8.20 |
Разметка платы
 |
|
|
|
|
