| Разъемы для плоского кабеля (шлейфа) серии IDC > 2,0 x 2,0 мм |

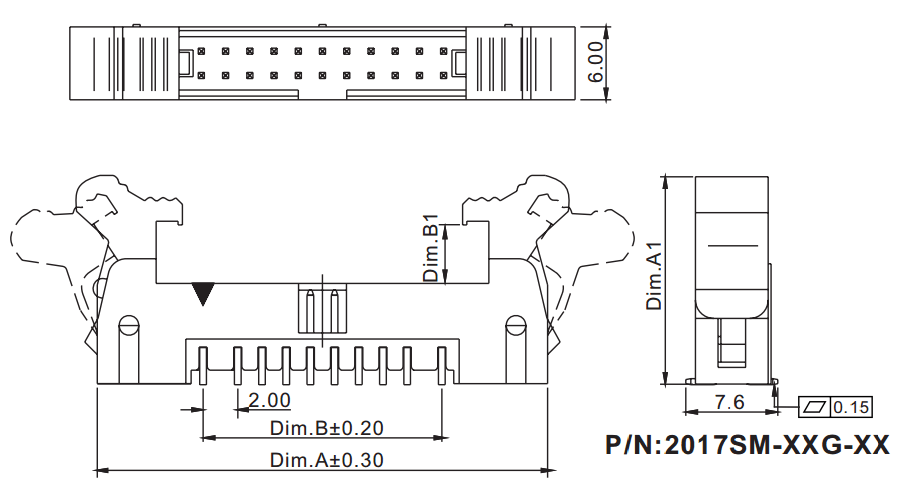

2017SM-XX-XX (SCM2-XXSM) серия |
|
вилки закрытые прямые с выталкивателями на плату для поверхностного (SMD) монтажа, шаг 2,0 мм x 2,0мм
|
|
|
|
1) серия
2) количество контактов
3) [ ] - стандартный выталкиватель
02 - удлиненный выталкиватель
|
Вилки закрытые прямые с выталкивателями на плату для поверхностного (SMD) монтажа серии 2017SM-XX-XX (SCM2-XXSM), шаг 2.00x2.00 мм предназначены для применения внутри электронной аппаратуры.
Вилки закрытые прямые с выталкивателями на плату для поверхностного (SMD) монтажа серии 2017SM-XX-XX (SCM2-XXSM), шаг 2.00x2.00 мм поставляются со склада в Москве и под заказ с фабрики. |
Электрические характеристики:
Максимальный ток: 2 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза
|
| 48122 |
2017SM-10G |
SCM2-10SM |
2x5 |
25.70 |
8.00 |
16.85 |
5.00 |
| 48123 |
2017SM-12G |
SCM2-12SM |
2x6 |
27.70 |
10.00 |
16.85 |
5.00 |
| 48124 |
2017SM-14G |
SCM2-14SM |
2x7 |
29.70 |
12.00 |
16.85 |
5.00 |
| 48125 |
2017SM-16G |
SCM2-16SM |
2x8 |
31.70 |
14.00 |
16.85 |
5.00 |
| 48126 |
2017SM-20G |
SCM2-20SM |
2x10 |
35.70 |
18.00 |
16.85 |
5.00 |
| 48127 |
2017SM-22G |
SCM2-22SM |
2x11 |
37.70 |
20.00 |
16.85 |
5.00 |
| 48128 |
2017SM-24G |
SCM2-24SM |
2x12 |
39.70 |
22.00 |
16.85 |
5.00 |
| 48129 |
2017SM-26G |
SCM2-26SM |
2x13 |
41.70 |
24.00 |
16.85 |
5.00 |
| 48130 |
2017SM-30G |
SCM2-30SM |
2x15 |
45.70 |
28.00 |
16.85 |
5.00 |
| 48131 |
2017SM-32G |
SCM2-32SM |
2x16 |
47.70 |
30.00 |
16.85 |
5.00 |
| 48132 |
2017SM-34G |
SCM2-34SM |
2x17 |
49.70 |
32.00 |
16.85 |
5.00 |
| 48133 |
2017SM-40G |
SCM2-40SM |
2x20 |
55.70 |
38.00 |
16.85 |
5.00 |
| 48134 |
2017SM-44G |
SCM2-44SM |
2x22 |
59.70 |
42.00 |
16.85 |
5.00 |
| 48135 |
2017SM-50G |
SCM2-50SM |
2x25 |
65.70 |
48.00 |
16.85 |
5.00 |
| 48136 |
2017SM-68G |
SCM2-68SM |
2x34 |
83.70 |
66.00 |
16.85 |
5.00 |
| 136959 |
2017SM-10G-02 |
SCM2-10SM-02 |
2x5 |
25.70 |
8.00 |
20.05 |
8.20 |
| 136960 |
2017SM-12G-02 |
SCM2-12SM-02 |
2x6 |
27.70 |
10.00 |
20.05 |
8.20 |
| 136961 |
2017SM-14G-02 |
SCM2-14SM-02 |
2x7 |
29.70 |
12.00 |
20.05 |
8.20 |
| 136962 |
2017SM-16G-02 |
SCM2-16SM-02 |
2x8 |
31.70 |
14.00 |
20.05 |
8.20 |
| 136963 |
2017SM-20G-02 |
SCM2-20SM-02 |
2x10 |
35.70 |
18.00 |
20.05 |
8.20 |
| 136964 |
2017SM-22G-02 |
SCM2-22SM-02 |
2x11 |
37.70 |
20.00 |
20.05 |
8.20 |
| 136965 |
2017SM-24G-02 |
SCM2-24SM-02 |
2x12 |
39.70 |
22.00 |
20.05 |
8.20 |
| 136966 |
2017SM-26G-02 |
SCM2-26SM-02 |
2x13 |
41.70 |
24.00 |
20.05 |
8.20 |
| 136967 |
2017SM-30G-02 |
SCM2-30SM-02 |
2x15 |
45.70 |
28.00 |
20.05 |
8.20 |
| 136968 |
2017SM-32G-02 |
SCM2-32SM-02 |
2x16 |
47.70 |
30.00 |
20.05 |
8.20 |
| 136969 |
2017SM-34G-02 |
SCM2-34SM-02 |
2x17 |
49.70 |
32.00 |
20.05 |
8.20 |
| 136970 |
2017SM-40G-02 |
SCM2-40SM-02 |
2x20 |
55.70 |
38.00 |
20.05 |
8.20 |
| 136971 |
2017SM-44G-02 |
SCM2-44SM-02 |
2x22 |
59.70 |
42.00 |
20.05 |
8.20 |
| 136972 |
2017SM-50G-02 |
SCM2-50SM-02 |
2x25 |
65.70 |
48.00 |
20.05 |
8.20 |
| 136973 |
2017SM-68G-02 |
SCM2-68SM-02 |
2x34 |
83.70 |
66.00 |
20.05 |
8.20 |

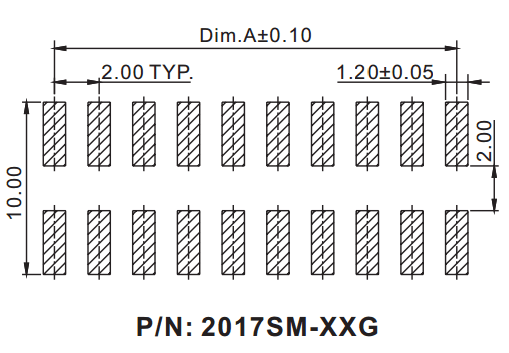

Разметка платы
 |
|
|
|
|
