| Разъемы для печатного шлейфа серии FFC/FPC / Non-ZIF |
Разъемы для печатного шлейфа серии FFC/FPC
Esay on
AF3BxxBxS0T10_Q0Q1
 |
| Параметр |
Технические
характеристики |
| Рабочее напряжение (макс.) |
50V AC |
| Номинальный ток (макс.) |
0.5A DC |
| Диапазон рабочих температур |
-55...+85°C |
| Влажность при эксплуатации |
Относительная влажность 90% макс. |
| Диапазон температур хранения |
-10...+50°C |
| Диапазон влажности при хранении |
Относительная влажность 90% макс. |
| AF3B |
xx |
B |
xS0 |
T |
1 |
0 |
-Q0Q1 |
| |
1 |
2 |
|
3 |
|
4 |
|
| 1) |
Количество
контактов |
| 2) |
Тип
контактов:
A: контакты сверху
B: контакты снизу |
| 3) |
Упаковка:
P: в ленте на ролике
T: в пенале |
| 4) |
Покрытие контактов:
0: лужение оловом 90-120 мкм
1: золочение 1 мкм
2: золочение 2 мкм
3: золочение 3 мкм
A: точечное золочение 1 мкм
B: точечное золочение 2 мкм
C: точечное золочение 3 мкм |

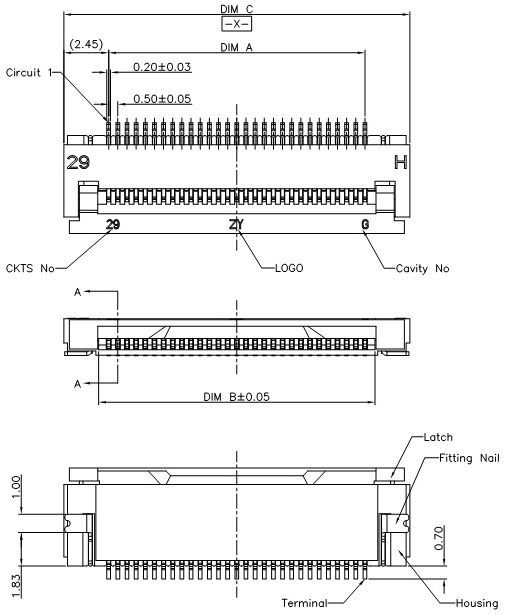

Количество
контактов |
A |
B |
C |
| 4 |
1,5 |
2,6 |
6,4 |
| 6 |
2,5 |
3,6 |
7,4 |
| 8 |
3,5 |
4,6 |
8,4 |
| 9 |
4,0 |
5,1 |
8,9 |
| 10 |
4,5 |
5,6 |
9,4 |
| 12 |
5,5 |
6,6 |
10,4 |
| 13 |
6,0 |
7,1 |
10,9 |
| 14 |
6,5 |
7,6 |
11,4 |
| 15 |
7,0 |
8,1 |
11,9 |
| 16 |
7,5 |
8,6 |
12,4 |
| 18 |
8,5 |
9,6 |
13,4 |
| 20 |
9,5 |
10,6 |
14,4 |
| 22 |
10,5 |
11,6 |
15,4 |
| 24 |
11,5 |
12,6 |
16,4 |
| 25 |
12,0 |
13,1 |
16,9 |
| 26 |
12,5 |
13,6 |
17,4 |
| 28 |
13,5 |
14,6 |
18,4 |
| 30 |
14,5 |
15,6 |
19,4 |
| 32 |
15,5 |
16,6 |
20,4 |
| 33 |
16,0 |
17,1 |
20,9 |
| 34 |
16,5 |
17,6 |
21,4 |
| 36 |
17,5 |
18,6 |
22,4 |
| 40 |
19,5 |
20,6 |
24,4 |
| 45 |
22,0 |
23,1 |
26,9 |
| 50 |
24,5 |
25,6 |
29,4 |
| 52 |
25,5 |
26,6 |
30,4 |
| 54 |
26,5 |
27,6 |
31,4 |
| 60 |
29,5 |
30,6 |
34,4 |
|
 |
|
|
|
|
