| Разъемы для печатного шлейфа серии FFC/FPC / Non-ZIF |
Разъемы для печатного шлейфа серии FFC/FPC
Esay on
AFC03-SxxFCA-00
 |
| Параметр |
Технические
характеристики |
| Рабочее напряжение (макс.) |
50V AC |
| Номинальный ток (макс.) |
0.4A DC |
| Диапазон рабочих температур |
-55...+85°C |
| Влажность при эксплуатации |
Относительная влажность 90% макс. |
| Диапазон температур хранения |
-10...+50°C |
| Диапазон влажности при хранении |
Относительная влажность 90% макс. |
| AFC03-S |
xx |
F |
C |
A |
-00 |
| |
1 |
2 |
3 |
4 |
|
| 1) |
Количество
контактов |
| 2) |
Тип
контактов |
| 3) |
Покрытие контактов:
1: золочение 1 мкм
2: золочение 2 мкм
3: золочение 3 мкм
C: лужение оловом 90-120 мкм |
| 4) |
Упаковка:
A: в ленте на ролике
B: поддон
C: в пенале
E: в ленте на ролике и в лавсановой пленке
F: в коробке и в лавсановой пленке
G: в пенале и в лавсановой пленке |

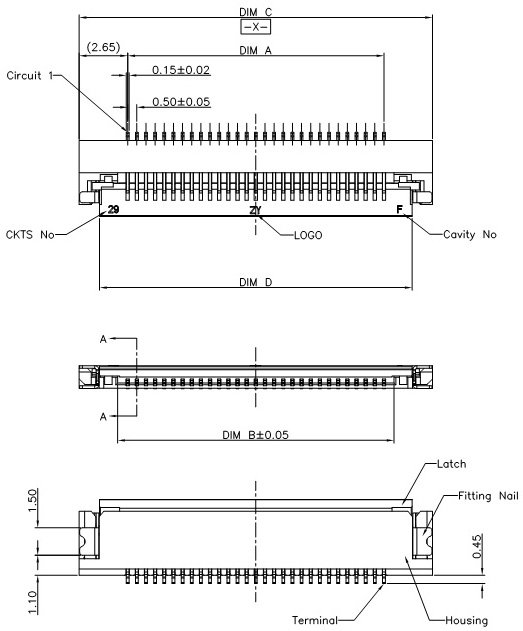

Количество
контактов |
A |
B |
C |
D |
| 6 |
2,5 |
3,6 |
7,8 |
5,58 |
| 8 |
3,5 |
4,6 |
8,8 |
6,58 |
| 10 |
4,5 |
5,6 |
9,8 |
7,58 |
| 12 |
5,5 |
6,6 |
10,8 |
8,58 |
| 20 |
9,5 |
10,6 |
14,8 |
12,58 |
| 24 |
11,5 |
12,6 |
16,8 |
14,58 |
| 30 |
14,5 |
15,6 |
19,8 |
17,58 |
| 35 |
17,0 |
18,1 |
22,3 |
20,08 |
| 36 |
17,5 |
18,6 |
22,8 |
20,58 |
| 40 |
19,5 |
20,6 |
24,8 |
22,58 |
| 50 |
24,5 |
25,6 |
29,8 |
27,58 |
| 60 |
29,5 |
30,6 |
34,8 |
32,58 |
|
 |
|
|
|
|
