| Разъемы для печатного шлейфа серии FFC/FPC / ZIF |
Разъемы для печатного шлейфа серии FFC/FPC
ZIF

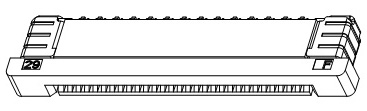

AF2JxxBxS0T10-Q0Q1
 |
| Параметр |
Технические
характеристики |
| Рабочее напряжение (макс.) |
50V AC |
| Номинальный ток (макс.) |
0.4A DC |
| Диапазон рабочих температур |
-25...+85°C |
| Влажность при эксплуатации |
Относительная влажность 90% макс. |
| Диапазон температур хранения |
-10...+50°C |
| Диапазон влажности при хранении |
Относительная влажность 90% макс. |
| AF2J |
xx |
B |
xS0 |
T |
1 |
0 |
-Q0Q1 |
| |
1 |
2 |
|
3 |
|
4 |
|
| 1) |
Количество
контактов |
| 2) |
Тип
контактов:
A: контакты сверху
B: контакты снизу |
| 3) |
Упаковка:
P: в ленте на ролике
T: в пенале |
| 4) |
Покрытие контактов:
0: лужение оловом 90-120 мкм
1: золочение 1 мкм
2: золочение 2 мкм
3: золочение 3 мкм
A: точечное золочение 1 мкм
B: точечное золочение 2 мкм
C: точечное золочение 3 мкм |

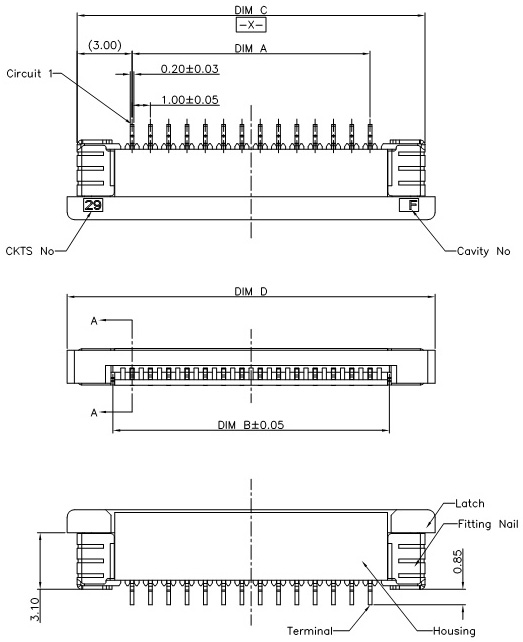

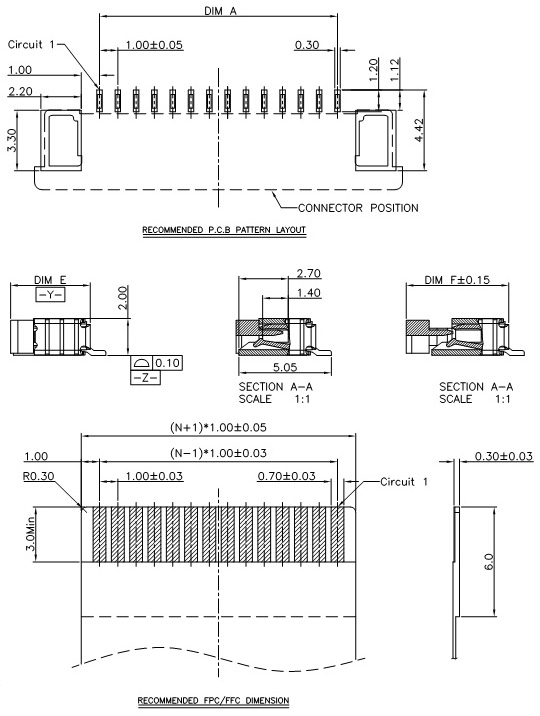

Количество
контактов |
A |
B |
C |
D |
E |
F |
| 2 |
1,0 |
3,1 |
7,0 |
8,1 |
4,35 |
5,6 |
| 4 |
3,0 |
5,1 |
9,0 |
10,1 |
| 5 |
4,0 |
6,1 |
10,0 |
11,1 |
| 6 |
5,0 |
7,1 |
11,0 |
12,1 |
| 7 |
6,0 |
8,1 |
12,0 |
13,1 |
| 12 |
11,0 |
13,1 |
17,0 |
18,1 |
| 16 |
15,0 |
17,1 |
21,0 |
22,1 |
| 17 |
16,0 |
18,1 |
22,0 |
23,1 |
| 22 |
21,0 |
23,1 |
27,0 |
28,1 |
4,9 |
6,15 |
|
 |
|
|
|
|
