| Разъемы для печатного шлейфа серии FFC/FPC / ZIF |
Разъемы для печатного шлейфа серии FFC/FPC
ZIF
AF3HxxBxS0T10-Q0Q1
 |
| Параметр |
Технические
характеристики |
| Рабочее напряжение (макс.) |
50V AC |
| Номинальный ток (макс.) |
0.4A DC |
| Диапазон рабочих температур |
-55...+85°C |
| Влажность при эксплуатации |
Относительная влажность 90% макс. |
| Диапазон температур хранения |
-10...+50°C |
| Диапазон влажности при хранении |
Относительная влажность 90% макс. |
| AF3H |
xx |
B |
xS0 |
T |
1 |
0 |
-Q0Q1 |
| |
1 |
2 |
|
3 |
|
4 |
|
| 1) |
Количество
контактов |
| 2) |
Тип
контактов:
A: контакты сверху
B: контакты снизу |
| 3) |
Упаковка:
P: в ленте на ролике
T: в пенале |
| 4) |
Покрытие контактов:
0: лужение оловом 90-120 мкм
1: золочение 1 мкм
2: золочение 2 мкм
3: золочение 3 мкм
A: точечное золочение 1 мкм
B: точечное золочение 2 мкм
C: точечное золочение 3 мкм |

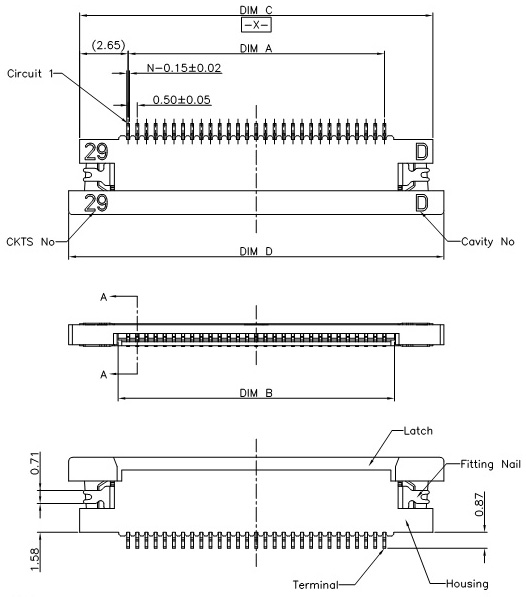

Количество
контактов |
A |
B |
C |
D |
| 4 |
1,5 |
2,6 |
6,8 |
8,0 |
| 5 |
2,0 |
3,1 |
7,3 |
8,5 |
| 6 |
2,5 |
3,6 |
7,8 |
9,0 |
| 8 |
3,5 |
4,6 |
8,8 |
10,0 |
| 9 |
4,0 |
5,1 |
9,3 |
10,5 |
| 10 |
4,5 |
5,6 |
9,8 |
11,0 |
| 12 |
5,5 |
6,6 |
10,8 |
12,0 |
| 20 |
9,5 |
10,6 |
14,8 |
16,0 |
| 24 |
11,5 |
12,6 |
16,8 |
18,0 |
| 30 |
14,5 |
15,6 |
19,8 |
21,0 |
| 33 |
16,0 |
17,1 |
21,3 |
22,5 |
| 35 |
17,0 |
18,1 |
22,3 |
23,5 |
| 36 |
17,5 |
18,6 |
22,8 |
24,0 |
| 40 |
19,5 |
20,6 |
24,8 |
26,0 |
| 50 |
24,5 |
25,6 |
29,8 |
31,0 |
| 56 |
27,5 |
28,6 |
32,8 |
34,0 |
| 60 |
29,5 |
30,6 |
34,8 |
36,0 |
|
 |
|
|
|
|
