| Разъемы для печатного шлейфа серии FFC/FPC / ZIF |
Разъемы для печатного шлейфа серии FFC/FPC
ZIF
AF3NxxAxS0T10-Q0Q1
 |
| Параметр |
Технические
характеристики |
| Рабочее напряжение (макс.) |
50V AC |
| Номинальный ток (макс.) |
0.5A DC |
| Диапазон рабочих температур |
-25...+85°C |
| Влажность при эксплуатации |
Относительная влажность 90% макс. |
| Диапазон температур хранения |
-10...+50°C |
| Диапазон влажности при хранении |
Относительная влажность 90% макс. |
| AF3N |
xx |
A |
xS0 |
T |
1 |
0 |
-Q0Q1 |
| |
1 |
2 |
|
3 |
|
4 |
|
| 1) |
Количество
контактов |
| 2) |
Тип
контактов:
A: контакты сверху
B: контакты снизу |
| 3) |
Упаковка:
P: в ленте на ролике
T: в пенале |
| 4) |
Покрытие контактов:
0: лужение оловом 90-120 мкм
1: золочение 1 мкм
2: золочение 2 мкм
3: золочение 3 мкм
A: точечное золочение 1 мкм
B: точечное золочение 2 мкм
C: точечное золочение 3 мкм |

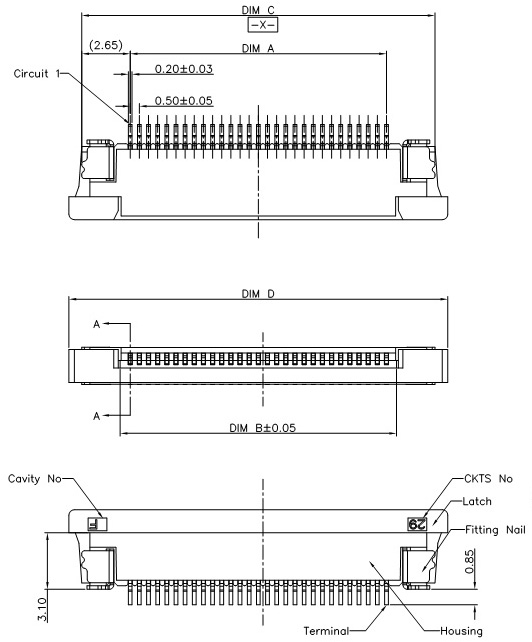

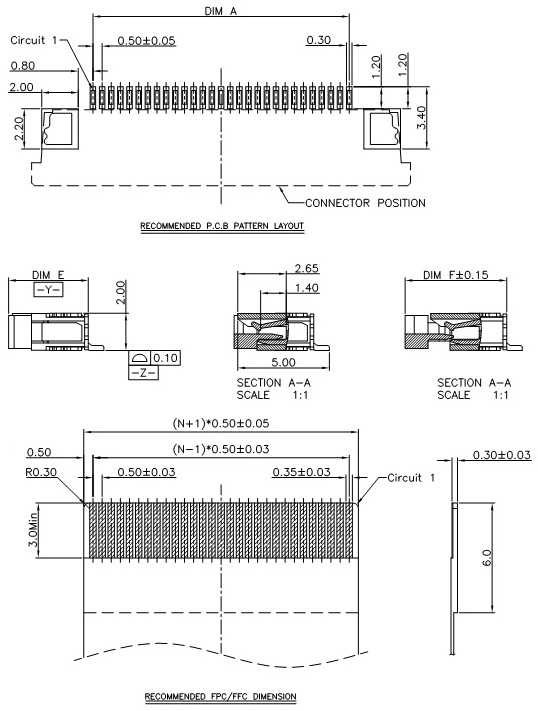

Количество
контактов |
A |
B |
C |
D |
E |
F |
| 5 |
2,0 |
3,1 |
7,3 |
8,7 |
4,35 |
5,55 |
| 7 |
3,0 |
4,1 |
8,3 |
9,7 |
| 8 |
3,5 |
4,6 |
8,8 |
10,2 |
| 10 |
4,5 |
5,6 |
9,8 |
11,2 |
| 12 |
5,5 |
6,6 |
10,8 |
12,2 |
| 15 |
7,0 |
8,1 |
12,3 |
13,7 |
| 20 |
9,5 |
10,6 |
14,8 |
16,2 |
| 24 |
11,5 |
12,6 |
16,8 |
18,2 |
| 25 |
12,0 |
13,1 |
17,3 |
18,7 |
| 26 |
12,5 |
13,6 |
17,8 |
19,2 |
| 28 |
13,5 |
14,6 |
18,8 |
20,2 |
| 30 |
14,5 |
15,6 |
19,8 |
21,2 |
| 31 |
15,0 |
16,1 |
20,3 |
21,7 |
| 32 |
15,5 |
16,6 |
20,8 |
22,2 |
| 34 |
16,5 |
17,6 |
21,8 |
23,2 |
| 40 |
19,5 |
20,6 |
24,8 |
26,2 |
4,9 |
6,1 |
| 45 |
22,0 |
23,1 |
27,3 |
28,7 |
| 50 |
24,5 |
25,6 |
29,8 |
31,2 |
| 55 |
27,0 |
28,1 |
32,3 |
33,7 |
| 60 |
29,5 |
30,6 |
34,8 |
36,2 |
|
 |
|
|
|
|
