Разъемы для печатного шлейфа серии FFC/FPC / ZIF

Разъемы для печатного шлейфа серии FFC/FPC
ZIF

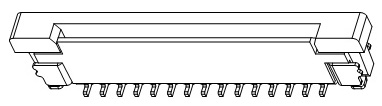

AF3PxxRxS0T10-Q0Q1



Параметр Технические
характеристики
Рабочее напряжение (макс.) 50V AC
Номинальный ток (макс.) 0.4A DC
Диапазон рабочих температур -25...+85°C
Влажность при эксплуатации Относительная влажность 90% макс.
Диапазон температур хранения -10...+50°C
Диапазон влажности при хранении Относительная влажность 90% макс.

AF3P xx R xS0 T 1 0 -Q0Q1
  1 2   3   4

1) Количество контактов
2) Тип контактов:
L: 180° монтаж реверсивный
R: 180° монтаж нормальный
3) Упаковка:
P: в ленте на ролике
T: в пенале
4) Покрытие контактов:
0: лужение оловом 90-120 мкм
1: золочение 1 мкм
2: золочение 2 мкм
3: золочение 3 мкм
A: точечное золочение 1 мкм
B: точечное золочение 2 мкм
C: точечное золочение 3 мкм

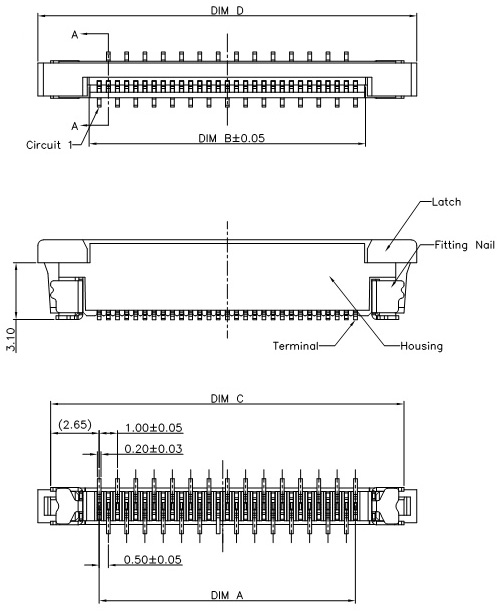

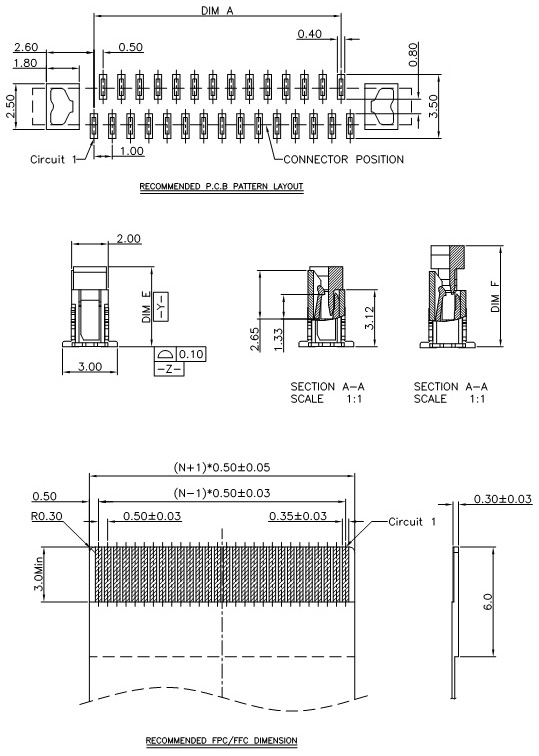

Количество
контактов
A B C D E F
5 2,0 3,1 7,3 8,7 4,4 5,6
7 3,0 4,1 8,3 9,7
8 3,5 4,6 8,8 10,2
10 4,5 5,6 9,8 11,2
12 5,5 6,6 10,8 12,2
15 7,0 8,1 12,3 13,7
20 9,5 10,6 14,8 16,2
24 11,5 12,6 16,8 18,2
25 12,0 13,1 17,3 18,7
26 12,5 13,6 17,8 19,2
28 13,5 14,6 18,8 20,2
30 14,5 15,6 19,8 21,2
31 15,0 16,1 20,3 21,7
32 15,5 16,6 20,8 22,2
34 16,5 17,6 21,8 23,2
40 19,5 20,6 24,8 26,2 4,95 6,15
45 22,0 23,1 27,3 28,7
50 24,5 25,6 29,8 31,2
55 27,0 28,1 32,3 33,7
60 29,5 30,6 34,8 36,2
