| Разъемы для печатного шлейфа серии FFC/FPC / ZIF |
Разъемы для печатного шлейфа серии FFC/FPC
ZIF
AFA05-SxxFCA-00
 |
| Параметр |
Технические
характеристики |
| Рабочее напряжение (макс.) |
50V AC |
| Номинальный ток (макс.) |
0.4A DC |
| Диапазон рабочих температур |
-25...+85°C |
| Влажность при эксплуатации |
Относительная влажность 90% макс. |
| Диапазон температур хранения |
-10...+50°C |
| Диапазон влажности при хранении |
Относительная влажность 90% макс. |
| AFA05-S |
xx |
x |
x |
x |
-00 |
| |
1 |
2 |
3 |
4 |
|
| 1) |
Количество
контактов |
| 2) |
Тип
контактов |
| 3) |
Покрытие контактов:
1: золочение 1 мкм
2: золочение 2 мкм
3: золочение 3 мкм
C: лужение оловом 90-120 мкм
|
| 4) |
Упаковка:
A: в ленте на ролике
B: поддон
C: в пенале
E: в ленте на ролике и в лавсановой пленке
F: в коробке и в лавсановой пленке
G: в пенале и в лавсановой пленке |

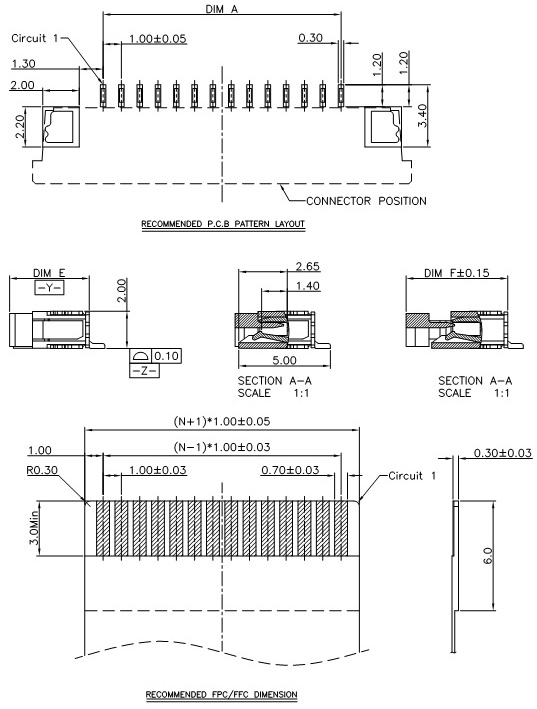

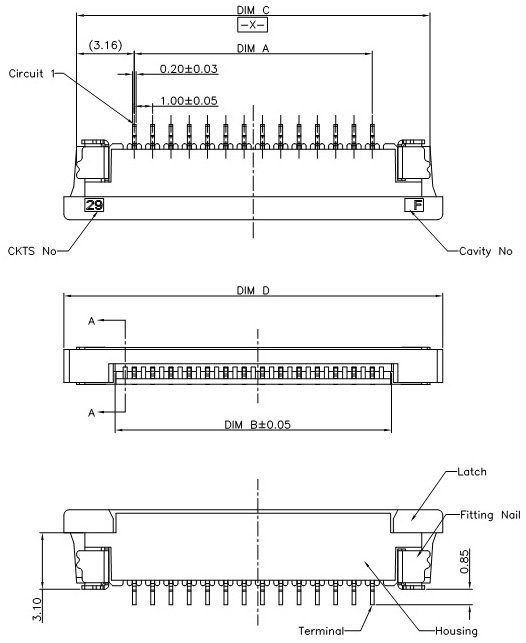

Количество
контактов |
A |
B |
C |
D |
E |
F |
| 2 |
1,0 |
3,15 |
7,3 |
8,7 |
4,35 |
5,55 |
| 3 |
2,0 |
4,15 |
8,3 |
9,7 |
| 7 |
6,0 |
8,15 |
12,3 |
13,7 |
| 15 |
14,0 |
16,15 |
20,3 |
21,7 |
| 22 |
21,0 |
23,15 |
27,3 |
28,7 |
4,9 |
6,1 |
|
 |
|
|
|
|
