Разъемы для печатного шлейфа серии FFC/FPC / ZIF

Разъемы для печатного шлейфа серии FFC/FPC
ZIF
AFC05-SxxECA-00



Параметр Технические
характеристики
Рабочее напряжение (макс.) 50V AC
Номинальный ток (макс.) 0.4A DC
Диапазон рабочих температур -25...+85°C
Влажность при эксплуатации Относительная влажность 90% макс.
Диапазон температур хранения -10...+50°C
Диапазон влажности при хранении Относительная влажность 90% макс.

AFC05-S xx x x x -00
  1 2 3 4

1) Количество контактов
2) Тип контактов
3) Покрытие контактов:
1: золочение 1 мкм
2: золочение 2 мкм
3: золочение 3 мкм
C: лужение оловом 90-120 мкм
4) Упаковка:
A: в ленте на ролике
B: поддон
C: в пенале
E: в ленте на ролике и в лавсановой пленке
F: в коробке и в лавсановой пленке
G: в пенале и в лавсановой пленке

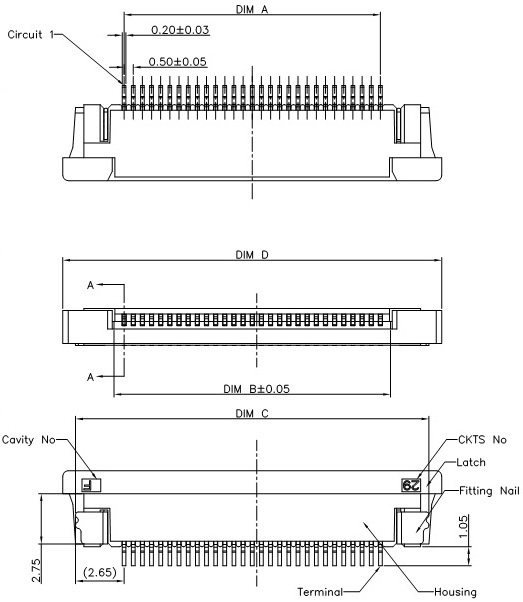

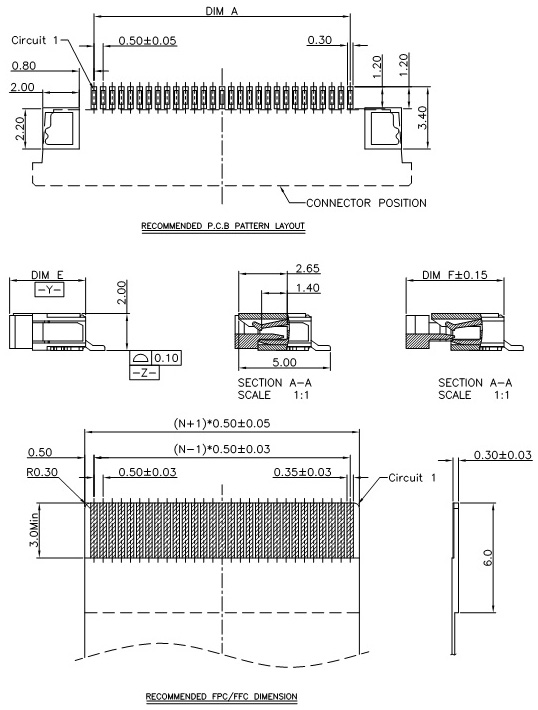

Количество
контактов
A B C D E F
5 2,0 3,1 6,96 8,1 4,15 5,35
7 3,0 4,1 7,96 9,1
8 3,5 4,6 8,46 9,6
10 4,5 5,6 9,46 10,6
12 5,5 6,6 10,46 11,6
15 7,0 8,1 11,96 13,1
20 9,5 10,6 14,46 15,6
24 11,5 12,6 16,46 17,6
25 12,0 13,1 16,96 18,1
26 12,5 13,6 17,46 18,6
28 13,5 14,6 18,46 19,6
30 14,5 15,6 19,46 20,6
31 15,0 16,1 19,96 21,1
32 15,5 16,6 20,46 21,6
34 16,5 17,6 21,46 22,6
40 19,5 20,6 24,46 25,6 4,7 5,9
45 22,0 23,1 26,96 28,1
50 24,5 25,6 29,46 30,6
55 27,0 28,1 31,96 33,1
60 29,5 30,6 34,46 35,6
