| Разъемы для печатного шлейфа серии FFC/FPC / ZIF |
Разъемы для печатного шлейфа серии FFC/FPC
ZIF

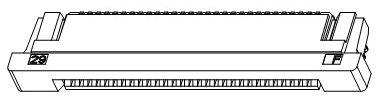

AFC05-SxxFCA-00
 |
| Параметр |
Технические
характеристики |
| Рабочее напряжение (макс.) |
50V AC |
| Номинальный ток (макс.) |
0.4A DC |
| Диапазон рабочих температур |
-25...+85°C |
| Влажность при эксплуатации |
Относительная влажность 90% макс. |
| Диапазон температур хранения |
-10...+50°C |
| Диапазон влажности при хранении |
Относительная влажность 90% макс. |
| AFC05-S |
xx |
x |
x |
x |
-00 |
| |
1 |
2 |
3 |
4 |
|
| 1) |
Количество
контактов |
| 2) |
Тип
контактов |
| 3) |
Покрытие контактов:
1: золочение 1 мкм
2: золочение 2 мкм
3: золочение 3 мкм
C: лужение оловом 90-120 мкм
|
| 4) |
Упаковка:
A: в ленте на ролике
B: поддон
C: в пенале
E: в ленте на ролике и в лавсановой пленке
F: в коробке и в лавсановой пленке
G: в пенале и в лавсановой пленке |

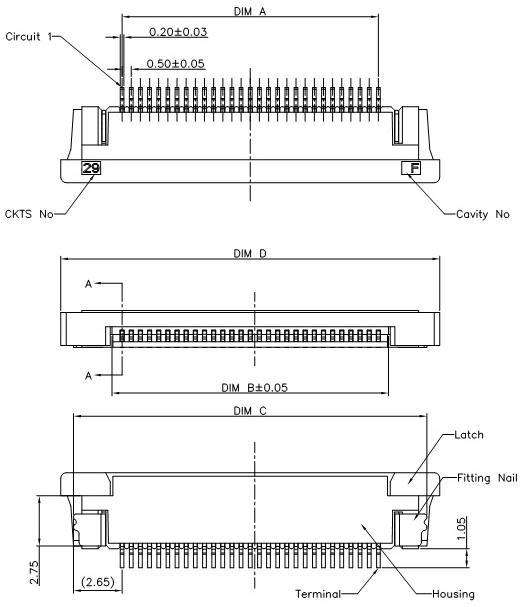

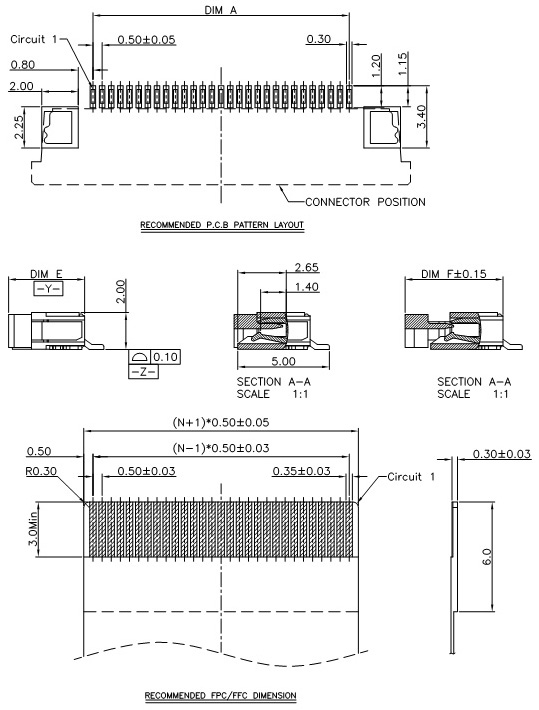

Количество
контактов |
A |
B |
C |
D |
E |
F |
| 5 |
2,0 |
3,1 |
6,96 |
8,1 |
4,15 |
5,35 |
| 7 |
3,0 |
4,1 |
7,96 |
9,1 |
| 8 |
3,5 |
4,6 |
8,46 |
9,6 |
| 10 |
4,5 |
5,6 |
9,46 |
10,6 |
| 12 |
5,5 |
6,6 |
10,46 |
11,6 |
| 15 |
7,0 |
8,1 |
11,96 |
13,1 |
| 20 |
9,5 |
10,6 |
14,46 |
15,6 |
| 24 |
11,5 |
12,6 |
16,46 |
17,6 |
| 25 |
12,0 |
13,1 |
16,96 |
18,1 |
| 26 |
12,5 |
13,6 |
17,46 |
18,6 |
| 28 |
13,5 |
14,6 |
18,46 |
19,6 |
| 30 |
14,5 |
15,6 |
19,46 |
20,6 |
| 31 |
15,0 |
16,1 |
19,96 |
21,1 |
| 32 |
15,5 |
16,6 |
20,46 |
21,6 |
| 34 |
16,5 |
17,6 |
21,46 |
22,6 |
| 40 |
19,5 |
20,6 |
24,46 |
25,6 |
4,7 |
5,9 |
| 45 |
22,0 |
23,1 |
26,96 |
28,1 |
| 50 |
24,5 |
25,6 |
29,46 |
30,6 |
| 55 |
27,0 |
28,1 |
31,96 |
33,1 |
| 60 |
29,5 |
30,6 |
34,46 |
35,6 |
|
 |
|
|
|
|
