BLKF13 серия

разъемы круглые пластиковые герметичные с классом защиты IP68, установочный диаметр 13 мм

BLKF	13	10	S	-	02
1	2	3	4		5

1) Серия круглых герметичных разъемов
     BLKF
2) Диаметр посадочного отверстия в панели, мм
     13: 13 мм
3) Тип соединителя
     10: кабельная часть с фиксирующей гайкой
     11: кабельная часть без фиксирующей гайки
     12: панельная часть с фиксирующей гайкой
     13: панельная часть с креплением винтами
4) Тип контактов
     S: розетка
     P: вилка

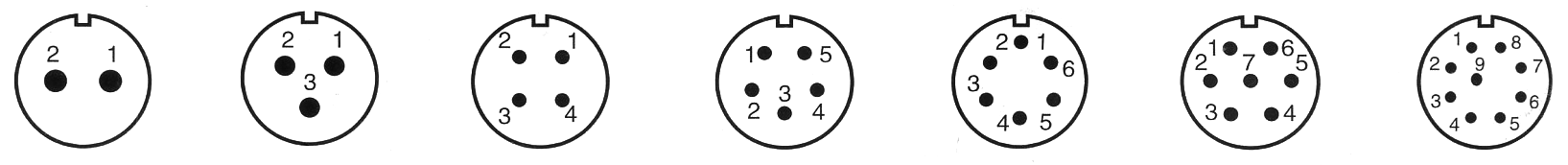

5) Количество контактов
     02: 2 конт.; 03: 3 конт.
     04: 4 конт.; 05: 5 конт.
     06: 6 конт.; 07: 7 конт.
     08: 8 конт.; 09: 9 конт.

Разъемы данной серии обеспечивают надежное герметичное соединение кабеля с ответной частью на панель или двух кабелей друг с другом.

Материал корпуса	нейлон-66, класс огнезащиты V-0
Материал вставки	PPS, макс. температура 260 °С
Материал контактов	золоченая латунь
Класс защиты	IP68
Ресурс	500 циклов
Рабочая температура	-25...+85°С

Электрические характеристики:

Количество контактов	2	3	4	5	6	7	9
Номинальный ток, А	13	13	5	5	5	5	3
Диаметр контакта, мм	1,6	1,6	1,0	1,0	1,0	1,0	0,7
Номинальное напряжение, В	250	250	200	180	125	125	125
Напряжение пробоя диэлектрика, В (1 минута)	1500	1500	1500	1000	1000	1000	1000

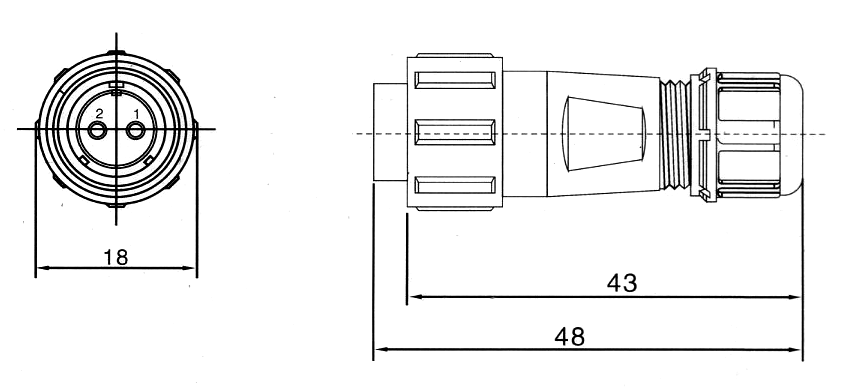

BLKF1310P-xx

Вилки герметичные с фиксирущей гайкой на кабель

Код товара	Марка	Количество контактов	Диаметр контакта, мм	Ток контакта, А	Номинальное напряжение, В	Напряжение пробоя изолятора, В
159700	BLKF1310P-02	2	1,6	13	250	1500
159701	BLKF1310P-03	3	1,6	13	250	1500
159702	BLKF1310P-04	4	1,0	5	200	1500
159703	BLKF1310P-05	5	1,0	5	180	1000
159704	BLKF1310P-06	6	1,0	5	125	1000
159705	BLKF1310P-07	7	1,0	5	125	1000
159706	BLKF1310P-08	8	0,7	5	125	1000
159707	BLKF1310P-09	9	0,7	3	125	1000

BLKF1310S-xx

Розетки герметичные с фиксирущей гайкой на кабель

Код товара	Марка	Количество контактов	Диаметр контакта, мм	Ток контакта, А	Номинальное напряжение, В	Напряжение пробоя изолятора, В
159708	BLKF1310S-02	2	1,6	13	250	1500
159709	BLKF1310S-03	3	1,6	13	250	1500
159710	BLKF1310S-04	4	1,0	5	200	1500
159711	BLKF1310S-05	5	1,0	5	180	1000
159712	BLKF1310S-06	6	1,0	5	125	1000
159713	BLKF1310S-07	7	1,0	5	125	1000
159714	BLKF1310S-08	8	0,7	5	125	1000
159715	BLKF1310S-09	9	0,7	3	125	1000

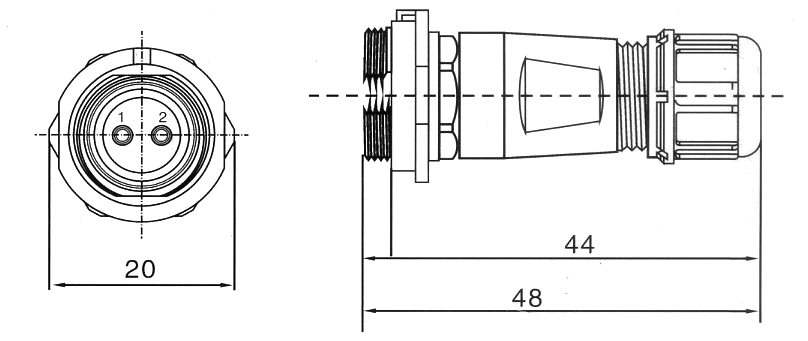

BLKF1311P-xx

Вилки герметичные без фиксирущей гайки на кабель

Код товара	Марка	Количество контактов	Диаметр контакта, мм	Ток контакта, А	Номинальное напряжение, В	Напряжение пробоя изолятора, В
159716	BLKF1311P-02	2	1,6	13	250	1500
159717	BLKF1311P-03	3	1,6	13	250	1500
159718	BLKF1311P-04	4	1,0	5	200	1500
159719	BLKF1311P-05	5	1,0	5	180	1000
159720	BLKF1311P-06	6	1,0	5	125	1000
159721	BLKF1311P-07	7	1,0	5	125	1000
159722	BLKF1311P-08	8	0,7	5	125	1000
159723	BLKF1311P-09	9	0,7	3	125	1000

BLKF1311S-xx

Розетки герметичные без фиксирущей гайки на кабель

Код товара	Марка	Количество контактов	Диаметр контакта, мм	Ток контакта, А	Номинальное напряжение, В	Напряжение пробоя изолятора, В
159724	BLKF1311S-02	2	1,6	13	250	1500
159725	BLKF1311S-03	3	1,6	13	250	1500
159726	BLKF1311S-04	4	1,0	5	200	1500
159727	BLKF1311S-05	5	1,0	5	180	1000
159728	BLKF1311S-06	6	1,0	5	125	1000
159729	BLKF1311S-07	7	1,0	5	125	1000
159730	BLKF1311S-08	8	0,7	5	125	1000
159731	BLKF1311S-09	9	0,7	3	125	1000

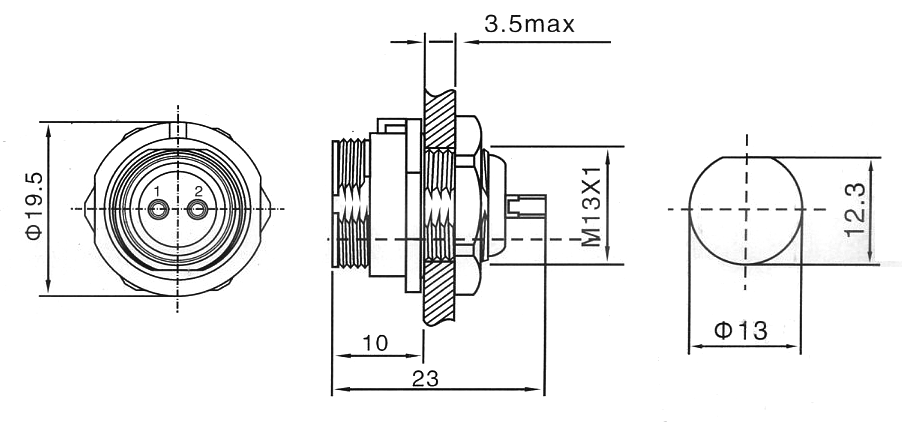

BLKF1312P-xx

Вилки герметичные с фиксирущей гайкой на панель

Код товара	Марка	Количество контактов	Диаметр контакта, мм	Ток контакта, А	Номинальное напряжение, В	Напряжение пробоя изолятора, В
159732	BLKF1312P-02	2	1,6	13	250	1500
159733	BLKF1312P-03	3	1,6	13	250	1500
159734	BLKF1312P-04	4	1,0	5	200	1500
159735	BLKF1312P-05	5	1,0	5	180	1000
159736	BLKF1312P-06	6	1,0	5	125	1000
159737	BLKF1312P-07	7	1,0	5	125	1000
159738	BLKF1312P-08	8	0,7	5	125	1000
159739	BLKF1312P-09	9	0,7	3	125	1000

BLKF1312S-xx

Розетки герметичные с фиксирущей гайкой на панель

Код товара	Марка	Количество контактов	Диаметр контакта, мм	Ток контакта, А	Номинальное напряжение, В	Напряжение пробоя изолятора, В
159740	BLKF1312S-02	2	1,6	13	250	1500
159741	BLKF1312S-03	3	1,6	13	250	1500
159742	BLKF1312S-04	4	1,0	5	200	1500
159743	BLKF1312S-05	5	1,0	5	180	1000
159744	BLKF1312S-06	6	1,0	5	125	1000
159745	BLKF1312S-07	7	1,0	5	125	1000
159746	BLKF1312S-08	8	0,7	5	125	1000
159747	BLKF1312S-09	9	0,7	3	125	1000
