Разъемы >> Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические)

XS12P серия
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) под отверстие в прибор диаметром 12 мм
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические), под отверстие в прибор диаметром 12 мм
XS12 P - XX PW/YC B
1 2   3 4 5

1) Серия:
     XS12
2) Соединение:
     P: самозащелкивающееся (Push-Pull)
     T: резьбовое
3) Количество контактов (2...7):
     XX
4) Тип:
     PC: вилка на кабель
     PW: вилка на прибор
     YC: розетка на кабель
     YW: розетка на прибор
     PC/YW: вилка на кабель+розетка на прибор
     PW/YC: вилка на прибор+розетка на кабель
     PC/YC: вилка на кабель+розетка на кабель
5) Покрытие:
     [ ] пусто: никелированный
     B: черненый возможен при заказе от 1000 штук одного типа


Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) XS12P серии под отверстие в прибор диаметром 12 мм изготавливаются с самозащелкивающимся «Push-Pull» соединением.

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) XS12P серии под отверстие в прибор диаметром 12 мм. имеют низкое сопротивление контактов, высокую стойкость к вибрациям и высокую стойкость к механическим ударам.

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) XS12P серии под отверстие в прибор диаметром 12 мм изготавливаются в пылезащитном исполнении.

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) XS12P серии под отверстие в прибор диаметром 12 мм применяются в электрических цепях постоянного и переменного токов, в радиоэлектронной, радиотехнической, военной или медицинской аппаратуре как соединители различного назначения как для передачи питания, так и для передачи информационных сигналов.

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) XS12P серии под отверстие в прибор диаметром 12 мм выпускаются в металлических корпусах .

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) XS12P серии под отверстие в прибор диаметром 12 мм поставляются, в основном, под заказ с фабрики, поскольку они достаточно дорогие и комбинаций много. Фабрика большинство позиций не держит на складе, а изготавливает под заказ. Срок производства около 2 недель. Доставка с таможней занимают ещё около двух недель после отправки в сборном грузе. Минимальный запуск в производство от 50 штук.

Условия поставки разъемов круглых промышленных металлических (цилиндрических низкочастотных соединителей) XS12P серии под отверстие в прибор диаметром 12 мм уточняйте у наших менеджеров.

Количество контактов: 2/3/4/5/6/7
Максимальный ток, А: 5
Номинальное напряжение, В: 250
Пробойное напряжение, В: 1500
Сопротивление изоляции, МОм: >1000
Сопротивление контактов, мОм: <5
Диаметр контактов, мм: 1
Температура рабочая, град. С: -55...+85
Ресурс, циклов: 1000

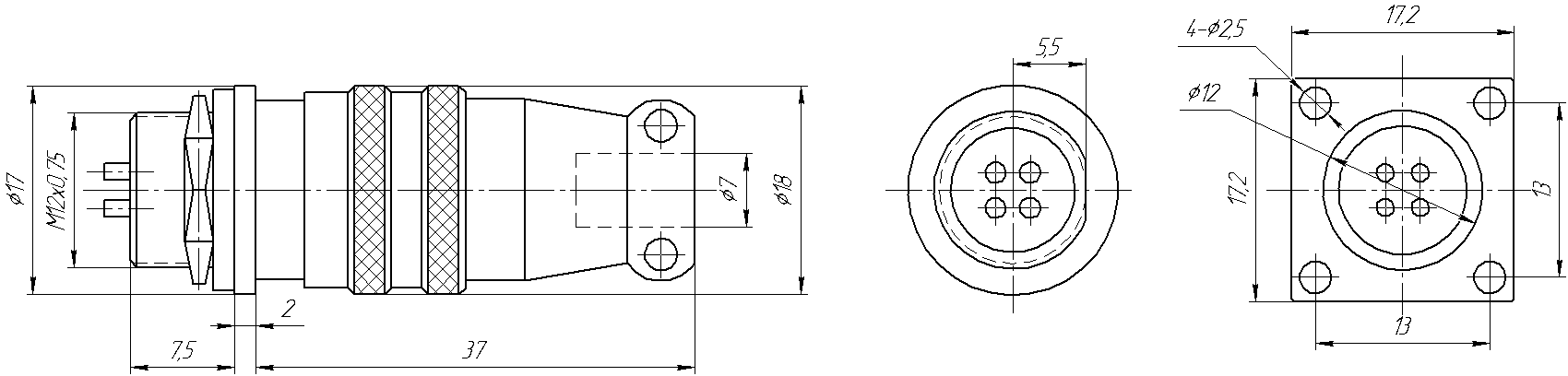

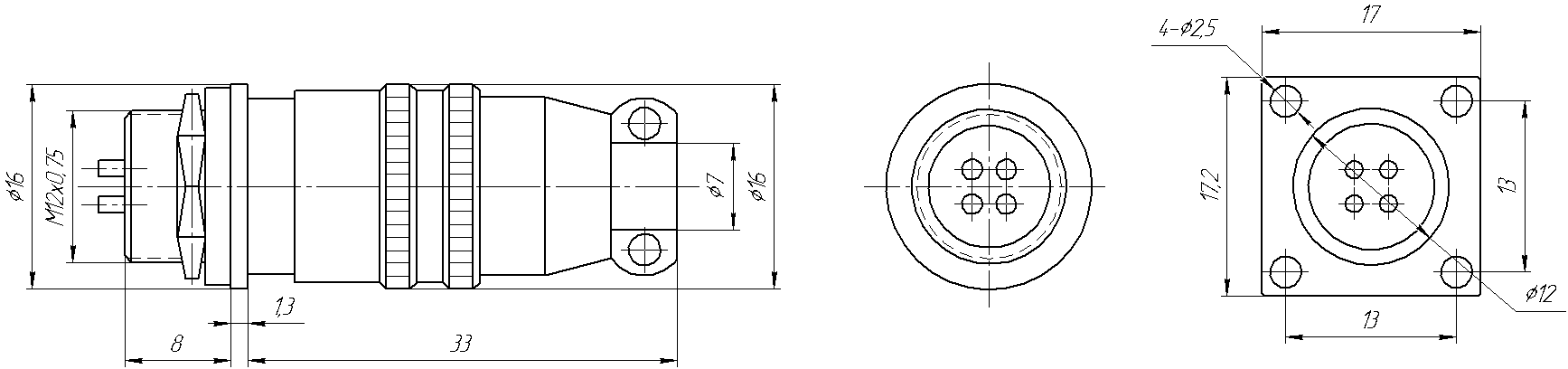

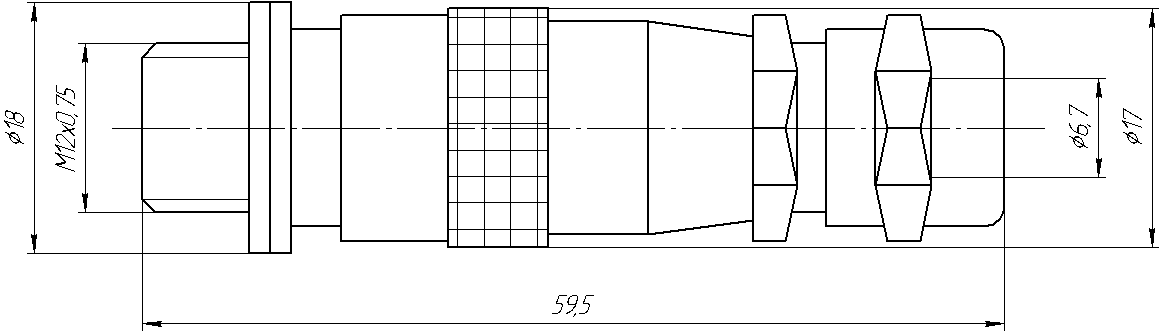

комплект: вилка на прибор+розетка на кабель комплект: вилка с фланцем на прибор+розетка на кабель комплект: вилка на кабель+розетка на кабель
Разъем круглый промышленный металлический (соединитель низкочастотный цилиндрический) XS12P серии - комплект: вилка на прибор+розетка на кабель Разъем круглый промышленный металлический (соединитель низкочастотный цилиндрический) XS12P серии - комплект: вилка с фланцем на прибор+розетка на кабель Разъем круглый промышленный металлический (соединитель низкочастотный цилиндрический) XS12P серии - комплект: вилка на кабель+розетка на кабель

Расположение контактов
2 конт. 3 конт. 4 конт. 5 конт. 6 конт. 7 конт.



Внешний вид Код
товара		 Марка Количество
контактов		 Описание
вилка на кабель 204838 XS12P-2PC 2 вилка на кабель
комплект: вилка на кабель+розетка на прибор 204840 XS12P-2PC/YW 2 комплект: вилка на кабель+розетка на прибор
комплект: вилка на кабель+розетка с фланцем на прибор 204841 XS12P-2PC/YWF 2 комплект: вилка на кабель+розетка с фланцем на прибор
вилка на прибор 204842 XS12P-2PW 2 вилка на прибор
комплект: вилка на прибор+розетка на кабель 39963 XS12P-2PW/YC 2 комплект: вилка на прибор+розетка на кабель
вилка с фланцем на прибор 204843 XS12P-2PWF 2 вилка с фланцем на прибор
комплект: вилка с фланцем на прибор+розетка на кабель 204844 XS12P-2PWF/YC 2 комплект: вилка с фланцем на прибор+розетка на кабель
розетка на кабель 204845 XS12P-2YC 2 розетка на кабель
розетка на прибор 204846 XS12P-2YW 2 розетка на прибор
розетка с фланцем на прибор 204847 XS12P-2YWF 2 розетка с фланцем на прибор
вилка на кабель 204848 XS12P-3PC 3 вилка на кабель
комплект: вилка на кабель+розетка на прибор 56284 XS12P-3PC/YW 3 комплект: вилка на кабель+розетка на прибор
комплект: вилка на кабель+розетка с фланцем на прибор 204850 XS12P-3PC/YWF 3 комплект: вилка на кабель+розетка с фланцем на прибор
вилка на прибор 204851 XS12P-3PW 3 вилка на прибор
комплект: вилка на прибор+розетка на кабель 39948 XS12P-3PW/YC 3 комплект: вилка на прибор+розетка на кабель
вилка с фланцем на прибор 204852 XS12P-3PWF 3 вилка с фланцем на прибор
комплект: вилка с фланцем на прибор+розетка на кабель 204853 XS12P-3PWF/YC 3 комплект: вилка с фланцем на прибор+розетка на кабель
розетка на кабель 204854 XS12P-3YC 3 розетка на кабель
розетка на прибор 204855 XS12P-3YW 3 розетка на прибор
розетка с фланцем на прибор 204856 XS12P-3YWF 3 розетка с фланцем на прибор
вилка на кабель 204857 XS12P-4PC 4 вилка на кабель
комплект: вилка на кабель+розетка на прибор 56285 XS12P-4PC/YW 4 комплект: вилка на кабель+розетка на прибор
комплект: вилка на кабель+розетка с фланцем на прибор 204859 XS12P-4PC/YWF 4 комплект: вилка на кабель+розетка с фланцем на прибор
вилка на прибор 204860 XS12P-4PW 4 вилка на прибор
комплект: вилка на прибор+розетка на кабель 37527 XS12P-4PW/YC 4 комплект: вилка на прибор+розетка на кабель
вилка с фланцем на прибор 39947 XS12P-4PWF 4 вилка с фланцем на прибор
комплект: вилка с фланцем на прибор+розетка на кабель 204861 XS12P-4PWF/YC 4 комплект: вилка с фланцем на прибор+розетка на кабель
розетка на кабель 204862 XS12P-4YC 4 розетка на кабель
розетка на прибор 204863 XS12P-4YW 4 розетка на прибор
розетка с фланцем на прибор 204864 XS12P-4YWF 4 розетка с фланцем на прибор
вилка на кабель 204865 XS12P-5PC 5 вилка на кабель
комплект: вилка на кабель+розетка на прибор 56286 XS12P-5PC/YW 5 комплект: вилка на кабель+розетка на прибор
комплект: вилка на кабель+розетка с фланцем на прибор 204867 XS12P-5PC/YWF 5 комплект: вилка на кабель+розетка с фланцем на прибор
вилка на прибор 204868 XS12P-5PW 5 вилка на прибор
комплект: вилка на прибор+розетка на кабель 39964 XS12P-5PW/YC 5 комплект: вилка на прибор+розетка на кабель
вилка с фланцем на прибор 204869 XS12P-5PWF 5 вилка с фланцем на прибор
комплект: вилка с фланцем на прибор+розетка на кабель 204870 XS12P-5PWF/YC 5 комплект: вилка с фланцем на прибор+розетка на кабель
розетка на кабель 204871 XS12P-5YC 5 розетка на кабель
розетка на прибор 204872 XS12P-5YW 5 розетка на прибор
розетка с фланцем на прибор 204873 XS12P-5YWF 5 розетка с фланцем на прибор
вилка на кабель 204874 XS12P-6PC 6 вилка на кабель
комплект: вилка на кабель+розетка на прибор 56287 XS12P-6PC/YW 6 комплект: вилка на кабель+розетка на прибор
комплект: вилка на кабель+розетка с фланцем на прибор 204876 XS12P-6PC/YWF 6 комплект: вилка на кабель+розетка с фланцем на прибор
вилка на прибор 204877 XS12P-6PW 6 вилка на прибор
комплект: вилка на прибор+розетка на кабель 39965 XS12P-6PW/YC 6 комплект: вилка на прибор+розетка на кабель
вилка с фланцем на прибор 204878 XS12P-6PWF 6 вилка с фланцем на прибор
комплект: вилка с фланцем на прибор+розетка на кабель 204879 XS12P-6PWF/YC 6 комплект: вилка с фланцем на прибор+розетка на кабель
розетка на кабель 204880 XS12P-6YC 6 розетка на кабель
розетка на прибор 204881 XS12P-6YW 6 розетка на прибор
розетка с фланцем на прибор 204882 XS12P-6YWF 6 розетка с фланцем на прибор
вилка на кабель 214428 XS12P-7PC 7 вилка на кабель
комплект: вилка на кабель+розетка на прибор 56288 XS12P-7PC/YW 7 комплект: вилка на кабель+розетка на прибор
комплект: вилка на кабель+розетка с фланцем на прибор 178391 XS12P-7PC/YWF 7 комплект: вилка на кабель+розетка с фланцем на прибор
вилка на прибор 204884 XS12P-7PW 7 вилка на прибор
комплект: вилка на прибор+розетка на кабель 39949 XS12P-7PW/YC 7 комплект: вилка на прибор+розетка на кабель
вилка с фланцем на прибор 204885 XS12P-7PWF 7 вилка с фланцем на прибор
комплект: вилка с фланцем на прибор+розетка на кабель 64477 XS12P-7PWF/YC 7 комплект: вилка с фланцем на прибор+розетка на кабель
розетка на кабель 204886 XS12P-7YC 7 розетка на кабель
розетка на прибор 214427 XS12P-7YW 7 розетка на прибор
розетка с фланцем на прибор 204887 XS12P-7YWF 7 розетка с фланцем на прибор
