Разъемы >> Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические)

XS8 серия

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) под отверстие в прибор диаметром 8 мм
Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические), под отверстие в прибор диаметром 8 мм

стандартный комплект: вилка на прибор, розетка на кабель

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические), под отверстие в прибор диаметром 8 мм

XS8 - XX PW/YC B
1   2 3 4

1) Серия:
     XS8
2) Количество контактов (2...4):
     XX
3) Тип:
     PC: вилка на кабель
     PW: вилка на прибор
     YC: розетка на кабель
     YW: розетка на прибор
     PC/YW: вилка на кабель+розетка на прибор
     PW/YC: вилка на прибор+розетка на кабель
     PC/YC: вилка на кабель+розетка на кабель
4) Покрытие:
     [ ] пусто: никелированный
     B: черненый возможен при заказе от 1000 штук одного типа



Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) XS8 серии под отверстие в прибор диаметром 8 мм изготавливаются с самозащелкивающимся «Push-Pull» соединением.

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) XS8 серии под отверстие в прибор диаметром 8 мм. имеют низкое сопротивление контактов, высокую стойкость к вибрациям и высокую стойкость к механическим ударам.

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) XS8 серии под отверстие в прибор диаметром 8 мм изготавливаются в пылезащитном исполнении.

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) XS8 серии под отверстие в прибор диаметром 8 мм применяются в электрических цепях постоянного и переменного токов, в радиоэлектронной, радиотехнической, военной или медицинской аппаратуре как соединители различного назначения как для передачи питания, так и для передачи информационных сигналов.

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) XS8 серии под отверстие в прибор диаметром 8 мм выпускаются в металлических корпусах .

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) XS8 серии под отверстие в прибор диаметром 8 мм поставляются, в основном, под заказ с фабрики, поскольку они достаточно дорогие и комбинаций много. Фабрика большинство позиций не держит на складе, а изготавливает под заказ. Срок производства около 2 недель. Доставка с таможней занимают ещё около двух недель после отправки в сборном грузе. Минимальный запуск в производство от 50 штук.

Условия поставки разъемов круглых промышленных металлических (цилиндрических низкочастотных соединителей) XS8 серии под отверстие в прибор диаметром 8 мм уточняйте у наших менеджеров.

Количество контактов: 2/3/4
Максимальный ток, А: 3
Номинальное напряжение, В: 250
Пробойное напряжение, В: 1500
Сопротивление изоляции, МОм: >1000
Сопротивление контактов, мОм: <5
Температура рабочая, град. С: -55...+85
Ресурс, циклов: 1000

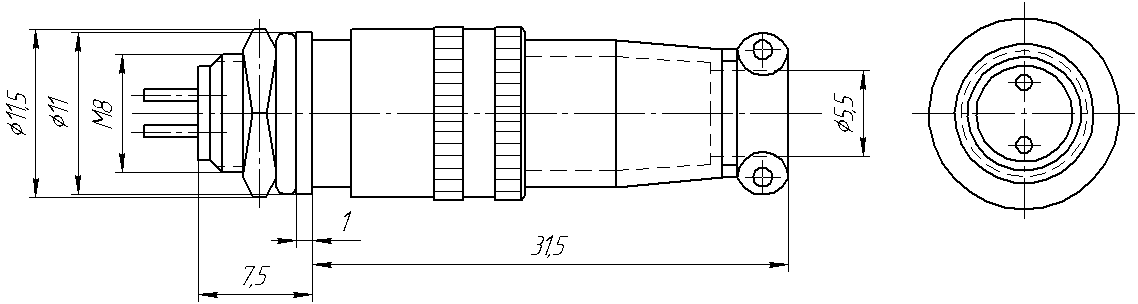

комплект: вилка на прибор+розетка на кабель
Разъем круглый промышленный металлический (соединитель низкочастотный цилиндрический) XS8 серии - комплект: вилка на прибор+розетка на кабель

Расположение контактов
2 конт. 3 конт. 4 конт.



Внешний вид Код
товара
Марка Количество
контактов
Описание
вилка на кабель 204699 XS8-2PC 2 вилка на кабель,
никелирование
комплект: вилка на кабель+розетка на прибор 204701 XS8-2PC/YW 2 комплект: вилка на кабель+розетка на прибор,
никелирование
вилка на прибор 204702 XS8-2PW 2 вилка на прибор,
никелирование
комплект: вилка на прибор+розетка на кабель 40105 XS8-2PW/YC 2 комплект: вилка на прибор+розетка на кабель,
никелирование
розетка на кабель 204703 XS8-2YC 2 розетка на кабель,
никелирование
розетка на прибор 204704 XS8-2YW 2 розетка на прибор,
никелирование
вилка на кабель 204705 XS8-3PC 3 вилка на кабель,
никелирование
комплект: вилка на кабель+розетка на прибор 204707 XS8-3PC/YW 3 комплект: вилка на кабель+розетка на прибор,
никелирование
вилка на прибор 204708 XS8-3PW 3 вилка на прибор,
никелирование
комплект: вилка на прибор+розетка на кабель 40106 XS8-3PW/YC 3 комплект: вилка на прибор+розетка на кабель,
никелирование
розетка на кабель 204709 XS8-3YC 3 розетка на кабель,
никелирование
розетка на прибор 204710 XS8-3YW 3 розетка на прибор,
никелирование
вилка на кабель 204711 XS8-4PC 4 вилка на кабель,
никелирование
комплект: вилка на кабель+розетка на прибор 204713 XS8-4PC/YW 4 комплект: вилка на кабель+розетка на прибор,
никелирование
вилка на прибор 204714 XS8-4PW 4 вилка на прибор,
никелирование
комплект: вилка на прибор+розетка на кабель 34484 XS8-4PW/YC 4 комплект: вилка на прибор+розетка на кабель,
никелирование
розетка на кабель 204715 XS8-4YC 4 розетка на кабель,
никелирование
розетка на прибор 204716 XS8-4YW 4 розетка на прибор,
никелирование
вилка на кабель 204717 XS8-2PC-B 2 вилка на кабель,
чернение
комплект: вилка на кабель+розетка на прибор 204719 XS8-2PC/YW-B 2 комплект: вилка на кабель+розетка на прибор,
чернение
вилка на прибор 204720 XS8-2PW-B 2 вилка на прибор,
чернение
комплект: вилка на прибор+розетка на кабель 204721 XS8-2PW/YC-B 2 комплект: вилка на прибор+розетка на кабель,
чернение
розетка на кабель 204722 XS8-2YC-B 2 розетка на кабель,
чернение
розетка на прибор 204723 XS8-2YW-B 2 розетка на прибор,
чернение
вилка на кабель 204724 XS8-3PC-B 3 вилка на кабель,
чернение
комплект: вилка на кабель+розетка на прибор 204726 XS8-3PC/YW-B 3 комплект: вилка на кабель+розетка на прибор,
чернение
вилка на прибор 204727 XS8-3PW-B 3 вилка на прибор,
чернение
комплект: вилка на прибор+розетка на кабель 204728 XS8-3PW/YC-B 3 комплект: вилка на прибор+розетка на кабель,
чернение
розетка на кабель 204729 XS8-3YC-B 3 розетка на кабель,
чернение
розетка на прибор 204730 XS8-3YW-B 3 розетка на прибор,
чернение
вилка на кабель 204731 XS8-4PC-B 4 вилка на кабель,
чернение
комплект: вилка на кабель+розетка на прибор 204733 XS8-4PC/YW-B 4 комплект: вилка на кабель+розетка на прибор,
чернение
вилка на прибор 204734 XS8-4PW-B 4 вилка на прибор,
чернение
комплект: вилка на прибор+розетка на кабель 204735 XS8-4PW/YC-B 4 комплект: вилка на прибор+розетка на кабель,
чернение
розетка на кабель 204736 XS8-4YC-B 4 розетка на кабель,
чернение
розетка на прибор 204737 XS8-4YW-B 4 розетка на прибор,
чернение
