Разъемы >> Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические)

XS7 серия

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) под отверстие в прибор диаметром 7 мм

стандартный комплект: вилка на прибор, розетка на кабель

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические), под отверстие в прибор диаметром 7 мм

XS7	-	XX	PW/YC	B
1		2	3	4

1) Серия:
     XS7
2) Количество контактов (2...5):
     XX
3) Тип:
     PC: вилка на кабель
     PW: вилка на прибор
     YC: розетка на кабель
     YW: розетка на прибор
     PC/YW: вилка на кабель+розетка на прибор
     PW/YC: вилка на прибор+розетка на кабель
     PC/YC: вилка на кабель+розетка на кабель
4) Покрытие:
     [ ] пусто: никелированный
     B: черненый возможен при заказе от 1000 штук одного типа

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) XS7 серии под отверстие в прибор диаметром 7 мм изготавливаются с самозащелкивающимся «Push-Pull» соединением.

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) XS7 серии под отверстие в прибор диаметром 7 мм. имеют низкое сопротивление контактов, высокую стойкость к вибрациям и высокую стойкость к механическим ударам.

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) XS7 серии под отверстие в прибор диаметром 7 мм изготавливаются в пылезащитном исполнении.

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) XS7 серии под отверстие в прибор диаметром 7 мм применяются в электрических цепях постоянного и переменного токов, в радиоэлектронной, радиотехнической, военной или медицинской аппаратуре как соединители различного назначения как для передачи питания, так и для передачи информационных сигналов.

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) XS7 серии под отверстие в прибор диаметром 7 мм выпускаются в металлических корпусах .

Разъемы круглые промышленные металлические (соединители низкочастотные цилиндрические) XS7 серии под отверстие в прибор диаметром 7 мм поставляются, в основном, под заказ с фабрики, поскольку они достаточно дорогие и комбинаций много. Фабрика большинство позиций не держит на складе, а изготавливает под заказ. Срок производства около 2 недель. Доставка с таможней занимают ещё около двух недель после отправки в сборном грузе. Минимальный запуск в производство от 50 штук.

Условия поставки разъемов круглых промышленных металлических (цилиндрических низкочастотных соединителей) XS7 серии под отверстие в прибор диаметром 7 мм уточняйте у наших менеджеров.

Количество контактов:	2/3/4/5
Максимальный ток, А:	3,5
Номинальное напряжение, В:	30
Пробойное напряжение, В:	>100
Сопротивление изоляции, МОм:	<30
Сопротивление контактов, мОм:	0,6
Диаметр контактов, мм:	5...35
Усилие соединения и разъединения, N:	5...35
Ресурс, циклов:	5...35

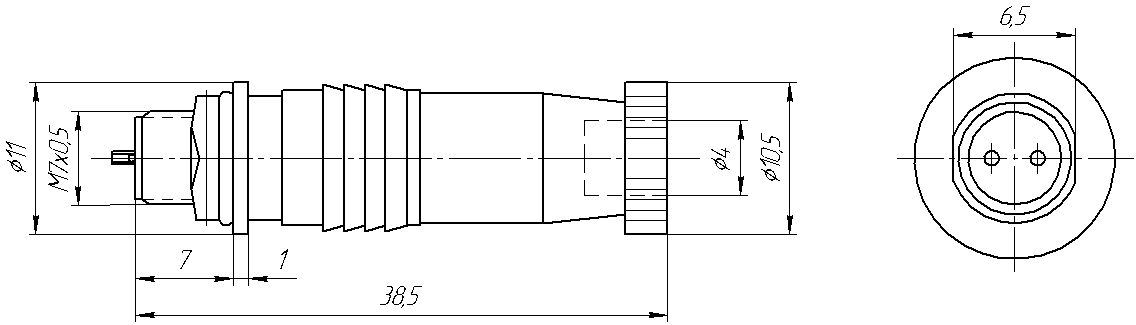

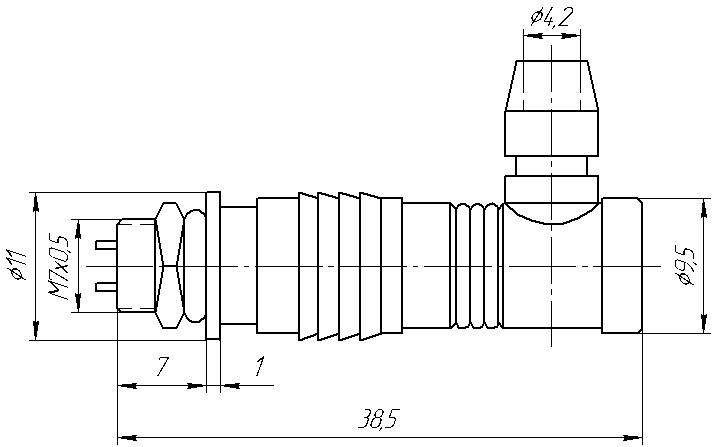

комплект: вилка на прибор+розетка угловая на кабель	комплект: вилка на прибор+розетка на кабель

Расположение контактов

2 конт. 3 конт. 4 конт. 5 конт.

Внешний вид	Код товара	Марка	Количество контактов	Описание
	218851	XS7-2PC	2	вилка на кабель
	204662	XS7-2PC-B	2	вилка на кабель, чернение
	218853	XS7-2PC/YW	2	комплект: вилка на кабель+розетка на прибор
	204664	XS7-2PC/YW-B	2	комплект: вилка на кабель+розетка на прибор, чернение
	218854	XS7-2PCR	2	вилка на кабель угловая
	204665	XS7-2PCR-B	2	вилка на кабель угловая, чернение
	204631	XS7-2PCR/YW	2	комплект: вилка на кабель угловая+розетка на прибор
	204666	XS7-2PCR/YW-B	2	комплект: вилка на кабель угловая+розетка на прибор, чернение
	204632	XS7-2PW	2	вилка на прибор
	204667	XS7-2PW-B	2	вилка на прибор, чернение
	72155	XS7-2PW/YC	2	комплект: вилка на прибор+розетка на кабель
	218855	XS7-2PW/YC-B	2	комплект: вилка на прибор+розетка на кабель, чернение
	218844	XS7-2PW/YCR	2	комплект: вилка на прибор+розетка угловая на кабель
	125321	XS7-2PW/YCR-B	2	комплект: вилка на прибор+розетка угловая на кабель, чернение
	204633	XS7-2YC	2	розетка на кабель
	204668	XS7-2YC-B	2	розетка на кабель, чернение
	204634	XS7-2YCR	2	розетка угловая на кабель
	204669	XS7-2YCR-B	2	розетка угловая на кабель, чернение
	204635	XS7-2YW	2	розетка на прибор
	204670	XS7-2YW-B	2	розетка на прибор, чернение
	204636	XS7-3PC	3	вилка на кабель
	204671	XS7-3PC-B	3	вилка на кабель, чернение
	204638	XS7-3PC/YW	3	комплект: вилка на кабель+розетка на прибор
	204673	XS7-3PC/YW-B	3	комплект: вилка на кабель+розетка на прибор, чернение
	204639	XS7-3PCR	3	вилка на кабель угловая
	204674	XS7-3PCR-B	3	вилка на кабель угловая, чернение
	204640	XS7-3PCR/YW	3	комплект: вилка на кабель угловая+розетка на прибор
	204675	XS7-3PCR/YW-B	3	комплект: вилка на кабель угловая+розетка на прибор, чернение
	68402	XS7-3PW	3	вилка на прибор
	204676	XS7-3PW-B	3	вилка на прибор, чернение
	40010	XS7-3PW/YC	3	комплект: вилка на прибор+розетка на кабель
	218856	XS7-3PW/YC-B	3	комплект: вилка на прибор+розетка на кабель, чернение
	218845	XS7-3PW/YCR	3	комплект: вилка на прибор+розетка угловая на кабель
	218848	XS7-3PW/YCR-B	3	комплект: вилка на прибор+розетка угловая на кабель, чернение
	149041	XS7-3YC	3	розетка на кабель
	204677	XS7-3YC-B	3	розетка на кабель, чернение
	204641	XS7-3YCR	3	розетка угловая на кабель
	204678	XS7-3YCR-B	3	розетка угловая на кабель, чернение
	204642	XS7-3YW	3	розетка на прибор
	204679	XS7-3YW-B	3	розетка на прибор, чернение
	204643	XS7-4PC	4	вилка на кабель
	204680	XS7-4PC-B	4	вилка на кабель, чернение
	204645	XS7-4PC/YW	4	комплект: вилка на кабель+розетка на прибор
	204682	XS7-4PC/YW-B	4	комплект: вилка на кабель+розетка на прибор, чернение
	204646	XS7-4PCR	4	вилка на кабель угловая
	204683	XS7-4PCR-B	4	вилка на кабель угловая, чернение
	204647	XS7-4PCR/YW	4	комплект: вилка на кабель угловая+розетка на прибор
	204684	XS7-4PCR/YW-B	4	комплект: вилка на кабель угловая+розетка на прибор, чернение
	204648	XS7-4PCR/YWF	4	комплект: вилка на кабель угловая+розетка с фланцем на прибор
	204685	XS7-4PW-B	4	вилка на прибор, чернение
	204649	XS7-4PW	4	вилка на прибор
	218857	XS7-4PW/YC-B	4	комплект: вилка на прибор+розетка на кабель, чернение
	40009	XS7-4PW/YC	4	комплект: вилка на прибор+розетка на кабель
	218849	XS7-4PW/YCR-B	4	комплект: вилка на прибор+розетка угловая на кабель, чернение
	218846	XS7-4PW/YCR	4	комплект: вилка на прибор+розетка угловая на кабель
	204686	XS7-4YC-B	4	розетка на кабель, чернение
	204650	XS7-4YC	4	розетка на кабель
	204687	XS7-4YCR-B	4	розетка угловая на кабель, чернение
	204651	XS7-4YCR	4	розетка угловая на кабель
	204688	XS7-4YW-B	4	розетка на прибор, чернение
	204652	XS7-4YW	4	розетка на прибор
	204689	XS7-5PC-B	5	вилка на кабель, чернение
	204653	XS7-5PC	5	вилка на кабель
	204691	XS7-5PC/YW-B	5	комплект: вилка на кабель+розетка на прибор, чернение
	204655	XS7-5PC/YW	5	комплект: вилка на кабель+розетка на прибор
	204692	XS7-5PCR-B	5	вилка на кабель угловая, чернение
	204656	XS7-5PCR	5	вилка на кабель угловая
	204693	XS7-5PCR/YW-B	5	комплект: вилка на кабель угловая+розетка на прибор, чернение
	204657	XS7-5PCR/YW	5	комплект: вилка на кабель угловая+розетка на прибор
	204694	XS7-5PW-B	5	вилка на прибор, чернение
	204658	XS7-5PW	5	вилка на прибор
	218858	XS7-5PW/YC-B	5	комплект: вилка на прибор+розетка на кабель, чернение
	51392	XS7-5PW/YC	5	комплект: вилка на прибор+розетка на кабель
	218850	XS7-5PW/YCR-B	5	комплект: вилка на прибор+розетка угловая на кабель, чернение
	218847	XS7-5PW/YCR	5	комплект: вилка на прибор+розетка угловая на кабель
	204695	XS7-5YC-B	5	розетка на кабель, чернение
	204659	XS7-5YC	5	розетка на кабель
	204696	XS7-5YCR-B	5	розетка угловая на кабель, чернение
	204660	XS7-5YCR	5	розетка угловая на кабель
	204697	XS7-5YW-B	5	розетка на прибор, чернение
	204661	XS7-5YW	5	розетка на прибор
				,
