DF13 серия (120x120x38мм)

осевые вентиляторы постоянного тока





DF 13 S 12 M
1 2 3 4 5

1) серия
2) код габарита:
    25 - 25x25x10мм
    27 - 25x25x7мм
    30 - 30x30x6,6мм
    31 - 30x30x10мм
    35 - 35x35x10мм
    40 - 40x40x10мм
    42 - 40x40x20мм
    48 - 40x40x28мм
    50 - 50x50x10мм
    51 - 50x50x15мм
    60 - 60x60x25мм
    61 - 60x60x10мм
    62 - 60x60x20мм
    65 - 60x60x15мм
    71 - 70x70x15мм
    72 - 70x70x25мм
    80 - 80x80x25мм
    81 - 80x80x15мм
    82 - 80x80x20мм
    92 - 92x92x25мм
    12 - 120x120x25мм
    13 - 120x120x38мм

3) тип подшипников:
     S - два подшипника скольжения
     B - два подшипника качения
     D - один подшипник качения и один подшипник скольжения
4) напряжение питания:
     5 - 5 VDC
     12 -12 VDC
     24 -24 VDC
     48 -48 VDC
5) скорость вращения:
     L - низкая
     M - средняя
     H - высокая
     HH - сверхвысокая

Осевые вентиляторы постоянного тока DF13 серии имеют габариты 120x120x38 мм. Осевые вентиляторы постоянного тока DF13 серии предназначены для применения в аппаратуре с относительно невысокой плотностью компонентов. Осевые вентиляторы постоянного тока DF13 серии выпускаются с подшипниками скольжения или с подшипниками качения. Осевые вентиляторы постоянного тока DF13 серии поставляются нами как со склада в Москве, так и под заказ с фабрики. Средний срок поставки осевых вентиляторов постоянного тока DF13 серии с фабрики при отсутствии на складе составляет 2-4 недели. Условия поставки осевых вентиляторов DF13 серии постоянного тока уточняйте у наших менеджеров.

Электрические характеристики:
Напряжение: 12 VDC, 24 VDC или 48 VDC
Параметры:
Размеры: 120x120x38мм (4,72x4,72x1,50in)
Рама: армированный пластик UL94V-0
Рабочее колесо: армированный пластик UL94V-0
Подшипники: качения или скольжения
Ресурс: 50000 часов при 20°C для подшипника качения
             30000 часов при 20°C для подшипника скольжения
Сертификаты: UL CUL CE 3C RoHS
Вес: 250г


код
товара
марка Номинальное
напряжение, В
Ток, А Потребляемая
мощность, Вт
Номинальная
скорость
вращения, об/мин.
Воздушное
давление,
мм. вод. ст.
Уровень
шума, дБ
Воздушный
поток, л/мин.
122714 DF13B12H 12 0,55 6,60 3000 7,15 47 3 542,8
122715 DF13B12HH 12 0,70 8,40 3500 8,21 52 4 211,3
122712 DF13B12L 12 0,25 3,00 2000 4,83 37 2 423,8
122713 DF13B12M 12 0,35 4,20 2500 5,95 42 2 893,5
122718 DF13B24H 24 0,40 9,60 3000 7,15 47 3 542,8
122719 DF13B24HH 24 0,50 12,00 3500 8,21 52 4 211,3
122716 DF13B24L 24 0,20 4,80 2000 4,83 37 2 423,8
122717 DF13B24M 24 0,30 7,20 2500 5,95 42 2 893,5
122721 DF13B48H 48 0,20 9,60 3500 8,21 52 4 211,3
122720 DF13B48M 48 0,12 5,76 2500 5,95 42 2 893,5
122921 DF13D12H 12 0,55 6,60 3000 7,15 47 3 542,8
122922 DF13D12HH 12 0,70 8,40 3500 8,21 52 4 211,3
122919 DF13D12L 12 0,25 3,00 2000 4,83 37 2 423,8
122920 DF13D12M 12 0,35 4,20 2500 5,95 42 2 893,5
122925 DF13D24H 24 0,40 9,60 3000 7,15 47 3 542,8
122926 DF13D24HH 24 0,50 12,00 3500 8,21 52 4 211,3
122923 DF13D24L 24 0,20 4,80 2000 4,83 37 2 423,8
122924 DF13D24M 24 0,30 7,20 2500 5,95 42 2 893,5
122928 DF13D48H 48 0,20 9,60 3500 8,21 52 4 211,3
122927 DF13D48M 48 0,12 5,76 2500 5,95 42 2 893,5
81690 DF13S12H 12 0,55 6,60 3000 7,15 47 3 542,8
81691 DF13S12HH 12 0,70 8,40 3500 8,21 52 4 211,3
81688 DF13S12L 12 0,25 3,00 2000 4,83 37 2 423,8
81689 DF13S12M 12 0,35 4,20 2500 5,95 42 2 893,5
81694 DF13S24H 24 0,40 9,60 3000 7,15 47 3 542,8
81695 DF13S24HH 24 0,50 12,00 3500 8,21 52 4 211,3
81692 DF13S24L 24 0,20 4,80 2000 4,83 37 2 423,8
81693 DF13S24M 24 0,30 7,20 2500 5,95 42 2 893,5
65289 DF13S48H 48 0,20 9,60 3500 8,21 52 4 211,3
82049 DF13S48M 48 0,12 5,76 2500 5,95 42 2 893,5

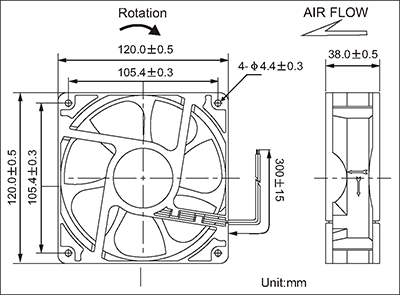

Размеры, мм:

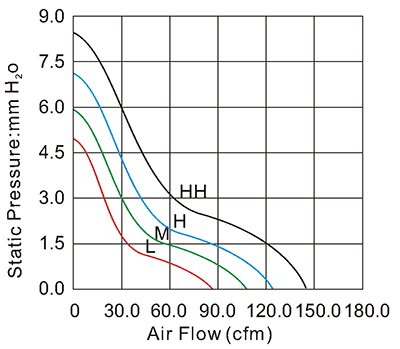

Зависимость статического давления от воздушного потока при разных скоростях вращения:





  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
