Каталог >> Фурнитура для электронных устройств >> Крепеж (метизы) >> Винты металлические

Винты с полукруглой головкой и внутренней звездочкой (TORX)
с внутренним выступом (антивандальные) по GB/T 2672

Винты с полукруглой головкой и внутренней звездочкой (TORX)<br>с внутренним выступом (антивандальные) по GB/T 2672     Винты с полукруглой головкой и внутренней звездочкой (TORX)
с внутренним выступом (антивандальные) по GB/T 2672 поставляются с резьбой М2...М10 различной длины.

    Винты с полукруглой головкой и внутренней звездочкой (TORX)
с внутренним выступом (антивандальные) по GB/T 2672 поставляются с нашего склада в Москве и под заказ с фабрики.

     Возможность поставки отсутствующих размеров уточняйте у наших менеджеров.

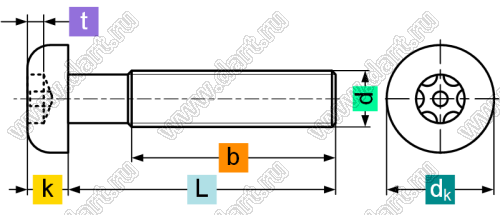

Винты с полукруглой головкой и внутренней звездочкой (TORX)<br>с внутренним выступом (антивандальные) по GB/T 2672
Резьба
d
Размеры, мм Номер
головки
TORX
Шаг
резьбы P
dk k t b
max min max min max min min
M2 0.4 4 3.7 1.6 1.16 0.77 0.63 25 TR6
M2,5 0.45 5 4.7 2.1 1.96 1.04 0.91 25 TR8
M3 0.5 5.6 5.3 2.4 2.26 1.27 1.01 25 TR10
M3,5 0.6 7 6.64 2.6 2.46 1.33 1.07 38 TR15
M4 0.7 8 7.64 3.1 2.92 1.66 1.27 38 TR20
M5 0.8 9.5 9.14 3.7 3.52 1.91 1.52 38 TR25
M6 1 12 11.57 4.6 4.3 2.42 2.02 38 TR30
M8 1.25 16 15.57 6 5.7 3.18 2.79 38 TR45
M10 1.5 20 19.48 7.5 7.14 4.02 3.62 38 TR50

Материал: сталь нержавеющая AISI 304

Длина
L, мм
Таблица поставляемых размеров
М3 М4 М5 М6 М8 М10
4 M3x4
5 M3x5 M4x5
6 M3x6 M4x6 M5x6
8 M3x8 M4x8 M5x8 M6x8
10 M3x10 M4x10 M5x10 M6x10 M8x10
12 M3x12 M4x12 M5x12 M6x12 M8x12 M10x12
14 M3x14 M4x14 M5x14 M6x14 M8x14 M10x14
16 M3x16 M4x16 M5x16 M6x16 M8x16 M10x16
18 M3x18 M4x18 M5x18 M6x18 M8x18
20 M3x20 M4x20 M5x20 M6x20 M8x20 M10x20
25 M3x25 M4x25 M5x25 M6x25 M8x25 M10x25
30 M3x30 M4x30 M5x30 M6x30 M8x30 M10x30
35   M4x35 M5x35 M6x35 M8x35 M10x35
40   M4x40 M5x40 M6x40 M8x40 M10x40
45     M5x45 M6x45 M8x45 M10x45
50     M5x50 M6x50 M8x50 M10x50
55       M6x55 M8x55 M10x55
60       M6x60 M8x60 M10x60
70           M10x70
80           M10x80



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
