Каталог >> Фурнитура для электронных устройств >> Крепеж (метизы) >> Винты металлические

Винты с полукруглой крестовой головкой и невыпадающими напрессованными шайбами по GB/T 9074.8-1988

Винты с полукруглой крестовой головкой и напрессованными<br>гроверной и плоской шайбой по GB/T 9074.8-1988     Винты с полукруглой крестовой головкой и невыпадающими напрессованными шайбами по GB/T 9074.8-1988 поставляются с резьбой М2...М6 различной длины.

    Винты с полукруглой крестовой головкой и невыпадающими напрессованными шайбами по GB/T 9074.8-1988 поставляются с нашего склада в Москве и под заказ с фабрики.

     Возможность поставки отсутствующих размеров уточняйте у наших менеджеров.

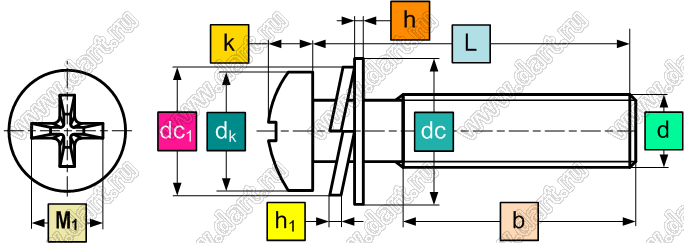

Винты с полукруглой крестовой головкой и напрессованными<br>гроверной и плоской шайбой по GB/T 9074.8-1988
Резьба
d
Размеры, мм
Шаг
резьбы P
dk k Малая шайба Увеличенная шайба Шайба пружинная (гровер)
dc h dc h 1 h1
max min max min max min max min max min max min max min
M2 0.4 3.5 3.1 1.4 1.2 4.3 4 0.34 0.26 5 4.7 0.34 0.26 / /
M2,5 0.45 3.5 3.1 1.4 1.2 4.3 4 0.34 0.26 5 4.7 0.34 0.26 4 0.5
M3 0.5 4.5 4.1 1.8 1.6 5 4.7 0.55 0.45 6.5 6.15 0.55 0.45 4.8 0.6
M3,5 0.6 5.5 5 2.15 1.85 6 5.7 0.55 0.45 7 6.65 0.55 0.45 5.5 0.7
M4 0.7 6 5.5 2.45 2.15 7 6.65 0.55 0.45 9 8.65 0.55 0.45 6.2 0.8
M5 0.8 7 6.5 2.75 2.45 8 7.65 0.9 0.7 9 8.65 0.9 0.7 7 1
M6 1 9 8.4 3.45 3.15 10 9.65 1.1 0.9 10 9.65 1.1 0.9 8.5 1.3
M8 1.25 10.5 9.8 4.1 3.7 11.5 11.1 1.75 1.45 12.5 12.1 1.75 1.45 11.5 1.5
M10 1.5 14 13.2 5.4 5 15.5 15.1 1.75 1.45 17 16.6 1.75 1.45 14.5 2

Материал: сталь нержавеющая AISI 304

Длина
L, мм
Таблица поставляемых размеров
М2 М2.5 М3 М4 М5 М6
4 M2x4
5 M2x5   M3x5
6 M2x6 M2,5x6 M3x6 M4x6
8 M2x8 M2,5x8 M3x8 M4x8 M5x8
12   M2,5x12 M3x12 M4x12 M5x12 M6x12
14   M2,5x14 M3x14 M4x14 M5x14 M6x14
16   M2,5x16 M3x16 M4x16 M5x16 M6x16
18   M2,5x18 M3x18 M4x18 M5x18 M6x18
20   M2,5x20 M3x20 M4x20 M5x20 M6x20
25   M2,5x25 M3x25 M4x25 M5x25 M6x25
30     M3x30 M4x30 M5x30 M6x30
35       M4x35 M5x35 M6x35
40       M4x40 M5x40 M6x40
45       M4x45   M6x45
50       M4x50   M6x50

Материал: сталь углеродистая никелированная

длина
L, мм
Таблица поставляемых размеров
М2 М2.5 М3 М4 М5 М6
5     M3x5
6 M2x6 M2,5x6 M3x6 M4x6
8 M2x8 M2,5x8 M3x8 M4x8 M5x8
10 M2x10 M2,5x10 M3x10 M4x10 M5x10 M6x10
12   M2,5x12 M3x12 M4x12 M5x12 M6x12
14   M2,5x14 M3x14 M4x14 M5x14 M6x14
16   M2,5x16 M3x16 M4x16 M5x16 M6x16
18   M2,5x18 M3x18 M4x18 M5x18 M6x18
20   M2,5x20 M3x20 M4x20 M5x20 M6x20
25   M2,5x25 M3x25 M4x25 M5x25 M6x25
30     M3x30 M4x30 M5x30 M6x30
35       M4x35 M5x35 M6x35
40       M4x40 M5x40 M6x40
45       M4x45   M6x45
50       M4x50   M6x50



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
