Винты с потайной головкой со внутренним
шестигранником (DIN 7991-1986)

Винты с потайной головкой со внутренним<br>шестигранником (DIN 7991-1986)     Винты с потайной головкой со внутренним
шестигранником (DIN 7991-1986) поставляются с резьбой М3...М10 различной длины.

    Винты с потайной головкой со внутренним
шестигранником (DIN 7991-1986) поставляются с нашего склада в Москве и под заказ с фабрики.

     Возможность поставки отсутствующих размеров уточняйте у наших менеджеров.

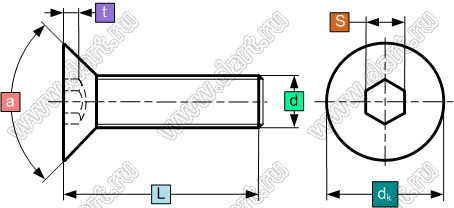

Винты с потайной головкой со внутренним<br>шестигранником (DIN 7991-1986)
Резьба
d
Размеры, мм
Шаг
резьбы P
dk s t
max min nom max min max min
M3 0.5 6 5.7 2 2.1 2.02 1.2 0.95
M4 0.7 8 7.64 2.5 2.6 2.52 1.8 1.55
M5 0.8 10 9.64 3 3.1 3.02 2.3 2.05
M6 1 12 11.57 4 4.12 4.02 2.5 2.25
M8 1.25 16 15.57 5 5.14 5.02 3.5 3.2
M10 1.5 20 19.48 6 6.14 6.02 4.4 4.1

Материал: сталь нержавеющая AISI 304

Длина
L, мм
Таблица поставляемых размеров
М3 М4 М5 М6 М8 М10
4 M3x4.0
5 M3x5.0 M4x5.0
6 M3x6.0 M4x6.0 M5x6.0
8 M3x8.0 M4x8.0 M5x8.0 M6x8.0
10 M3x10 M4x10 M5x10 M6x10 M8x10
12 M3x12 M4x12 M5x12 M6x12 M8x12
14 M3x14 M4x14 M5x14 M6x14 M8x14
16 M3x16 M4x16 M5x16 M6x16 M8x16 M10x16
18 M3x18 M4x18 M5x18 M6x18 M8x18 M10x18
20 M3x20 M4x20 M5x20 M6x20 M8x20 M10x20
22 M3x22 M4x22 M5x22 M6x22 M8x22 M10x22
20 M3x20 M4x20 M5x20 M6x20 M8x20 M10x20
30 M3x30 M4x30 M5x30 M6x30 M8x30 M10x30
35 M3x35 M4x35 M5x35 M6x35 M8x35 M10x35
40 M3x40 M4x40 M5x40 M6x40 M8x40 M10x40
45 M3x45 M4x45 M5x45 M6x45 M8x45 M10x45
50 M3x50 M4x50 M5x50 M6x50 M8x50 M10x50
55   M4x55 M5x55 M6x55 M8x55 M10x55
60   M4x60 M5x60 M6x60 M8x60 M10x60
70       M6x70 M8x70 M10x70
80       M6x80 M8x80 M10x80
90       M6x90 M8x90 M10x90
100       M6x100 M8x100 M10x100
