Винты с цилиндрической накатной головкой и внутренним
шестигранником по DIN 912

Винты с цилиндрической накатной головкой и внутренним<br>шестигранником по DIN 912     Винты с цилиндрической накатной головкой и внутренним
шестигранником по DIN 912 поставляются с резьбой М1,4...М16 различной длины.

    Винты с цилиндрической накатной головкой и внутренним
шестигранником по DIN 912 поставляются с нашего склада в Москве и под заказ с фабрики.

     Возможность поставки отсутствующих размеров уточняйте у наших менеджеров.

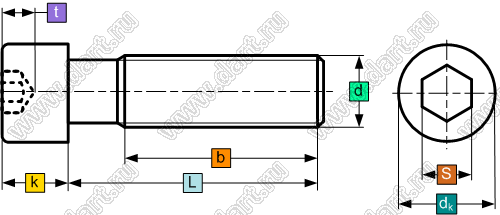

Винты с цилиндрической накатной головкой и внутренним<br>шестигранником по DIN 912
Резьба
d		 Размеры, мм
Шаг
резьбы P		 b dk k s t
max min max min max min min
M1,4 0.3 14 2.74 2.46 1.4 1.26 1.36 1.32 0.6
M1,6 0.35 15 3.14 2.86 1.6 1.46 1.56 1.52 0.7
M2 0.4 16 3.98 3.62 2 1.86 1.56 1.52 1
M2,5 0.45 17 4.68 4.32 2.5 2.36 2.06 2.02 1.1
M3 0.5 18 5.68 5.32 3 2.86 2.58 2.52 1.3
M4 0.7 20 7.22 6.78 4 3.82 3.08 3.02 2
M5 0.8 22 8.72 8.28 5 4.82 4.095 4.02 2.5
M6 1 24 10.22 9.78 6 5.7 5.14 5.02 3
M8 1,25/1 28 13.27 12.73 8 7.64 6.14 6.02 4
M10 1,5/1,25/1 32 16.27 15.73 10 9.64 8.175 8.025 5
M12 1,75/1,5/1,25 36 18.27 17.73 12 11.57 10.18 10.025 6
M14 2/1,5 40 21.33 20.67 14 12.57 12.21 12.032 7
M16 2/1,5 44 24.33 23.67 16 15.57 14.21 14.032 8

Материал: сталь нержавеющая AISI 304

Длина
L, мм		 Таблица поставляемых размеров
М1.4 М1.6 М2 М2.5 М3 М4 М5 М6 М8 М10 М12 М14 М16
3 M1,4x3 M1,6x3 M2x3 M2,5x3 M3x3
3.5   M1,6x3.5     M3x3.5
4 M1,4x4 M1,6x4 M2x4 M2,5x4 M3x4 M4x4
5 M1,4x5 M1,6x5 M2x5 M2,5x5 M3x5 M4x5 M5x5
6 M1,4x6 M1,6x6 M2x6 M2,5x6 M3x6 M4x6 M5x6
7     M2x7 M2,5x7 M3x7
8 M1,4x8 M1,6x8 M2x8 M2,5x8 M3x8 M4x8 M5x8 M6x8
9     M2x9   M3x9
10   M1,6x10 M2x10 M2,5x10 M3x10 M4x10 M5x10 M6x10
11         M3x11
12 M1,4x12 M1,6x12 M2x12 M2,5x12 M3x12 M4x12 M5x12 M6x12
13         M3x13
14   M1,6x14 M2x14 M2,5x14 M3x14 M4x14 M5x14 M6x14
15         M3x15 M4x15 M5x15
16   M1,6x16 M2x16 M2,5x16 M3x16 M4x16 M5x16 M6x16   M10x16
18     M2x18 M2,5x18 M3x18 M4x18 M5x18 M6x18
20   M1,6x20 M2x20 M2,5x20 M3x20 M4x20 M5x20 M6x20 M8x20 M10x20 M12x20
22     M2x22 M2,5x22 M3x22 M4x22 M5x22 M6x22
25     M2x25 M2,5x25 M3x25 M4x25 M5x25 M6x25   M10x25 M12x25
28     M2x28 M2,5x28 M3x28 M4x28 M5x28
30     M2x30 M2,5x30 M3x30 M4x30 M5x30 M6x30 M8x30 M10x30 M12x30 M14x30 M16x30
32         M3x32 M4x32 M5x32
35         M3x35 M4x35 M5x35 M6x35 M8x35 M10x35 M12x35 M14x35 M16x35
40         M3x40 M4x40 M5x40 M6x40 M8x40 M10x40 M12x40 M14x40 M16x40
45         M3x45 M4x45 M5x45 M6x45 M8x45 M10x45 M12x45 M14x45 M16x45
50         M3x50 M4x50 M5x50 M6x50 M8x50 M10x50 M12x50 M14x50 M16x50
55         M3x55 M4x55 M5x55 M6x55 M8x55 M10x55 M12x55 M14x55 M16x55
60         M3x60 M4x60 M5x60 M6x60 M8x60 M10x60 M12x60 M14x60 M16x60
65         M3x65 M4x65   M6x65   M10x65   M14x65 M16x65
70         M3x70 M4x70 M5x70 M6x70 M8x70 M10x70 M12x70 M14x70 M16x70
75                       M14x75 M16x75
80         M3x80 M4x80 M5x80 M6x80 M8x80 M10x80 M12x80 M14x80 M16x80
85                       M14x85 M16x85
90         M3x90 M4x90 M5x90 M6x90 M8x90 M10x90 M12x90 M14x90 M16x90
100         M3x100 M4x100 M5x100 M6x100 M8x100 M10x100 M12x100 M14x100 M16x100
110             M5x110 M6x110   M10x110 M12x110 M14x110 M16x110
120             M5x120 M6x120   M10x120 M12x120 M14x120 M16x120
130             M5x130 M6x130   M10x130 M12x130 M14x130 M16x130
140               M6x140   M10x140 M12x140 M14x140 M16x140
150               M6x150   M10x150 M12x150 M14x150 M16x150

Материал: сталь углеродистая черненая

Длина
L, мм		 Таблица поставляемых размеров
М1.4 М1.6 М2 М2.5 М3 М4 М5 М6 М8 М10 М12 М14 М16
3 M1,4x3 M1,6x3 M2x3 M2,5x3 M3x3
3.5   M1,6x3.5     M3x3.5
4 M1,4x4 M1,6x4 M2x4 M2,5x4 M3x4 M4x4
5 M1,4x5 M1,6x5 M2x5 M2,5x5 M3x5 M4x5 M5x5
6 M1,4x6 M1,6x6 M2x6 M2,5x6 M3x6 M4x6 M5x6
7     M2x7 M2,5x7 M3x7
8 M1,4x8 M1,6x8 M2x8 M2,5x8 M3x8 M4x8 M5x8 M6x8
9     M2x9   M3x9
10   M1,6x10 M2x10 M2,5x10 M3x10 M4x10 M5x10 M6x10
11         M3x11
12 M1,4x12 M1,6x12 M2x12 M2,5x12 M3x12 M4x12 M5x12 M6x12
13         M3x13
14   M1,6x14 M2x14 M2,5x14 M3x14 M4x14 M5x14 M6x14
15         M3x15 M4x15 M5x15
16   M1,6x16 M2x16 M2,5x16 M3x16 M4x16 M5x16 M6x16   M10x16
18     M2x18 M2,5x18 M3x18 M4x18 M5x18 M6x18
20   M1,6x20 M2x20 M2,5x20 M3x20 M4x20 M5x20 M6x20 M8x20 M10x20 M12x20
22     M2x22 M2,5x22 M3x22 M4x22 M5x22 M6x22
25     M2x25 M2,5x25 M3x25 M4x25 M5x25 M6x25   M10x25 M12x25
28     M2x28 M2,5x28 M3x28 M4x28 M5x28
30     M2x30 M2,5x30 M3x30 M4x30 M5x30 M6x30 M8x30 M10x30 M12x30 M14x30 M16x30
32         M3x32 M4x32 M5x32
35         M3x35 M4x35 M5x35 M6x35 M8x35 M10x35 M12x35 M14x35 M16x35
40         M3x40 M4x40 M5x40 M6x40 M8x40 M10x40 M12x40 M14x40 M16x40
45         M3x45 M4x45 M5x45 M6x45 M8x45 M10x45 M12x45 M14x45 M16x45
50         M3x50 M4x50 M5x50 M6x50 M8x50 M10x50 M12x50 M14x50 M16x50
55         M3x55 M4x55 M5x55 M6x55 M8x55 M10x55 M12x55 M14x55 M16x55
60         M3x60 M4x60 M5x60 M6x60 M8x60 M10x60 M12x60 M14x60 M16x60
65         M3x65 M4x65   M6x65   M10x65   M14x65 M16x65
70         M3x70 M4x70 M5x70 M6x70 M8x70 M10x70 M12x70 M14x70 M16x70
75                       M14x75 M16x75
80         M3x80 M4x80 M5x80 M6x80 M8x80 M10x80 M12x80 M14x80 M16x80
85                       M14x85 M16x85
90         M3x90 M4x90 M5x90 M6x90 M8x90 M10x90 M12x90 M14x90 M16x90
100         M3x100 M4x100 M5x100 M6x100 M8x100 M10x100 M12x100 M14x100 M16x100
110             M5x110 M6x110   M10x110 M12x110 M14x110 M16x110
120             M5x120 M6x120   M10x120 M12x120 M14x120 M16x120
130             M5x130 M6x130   M10x130 M12x130 M14x130 M16x130
140               M6x140   M10x140 M12x140 M14x140 M16x140
150               M6x150   M10x150 M12x150 M14x150 M16x150

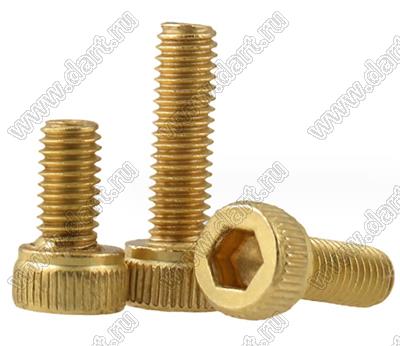

Материал: латунь

Длина
L, мм		 Таблица поставляемых размеров
М1.4 М1.6 М2 М2.5 М3 М4 М5 М6 М8 М10 М12 М14 М16
3 M1,4x3 M1,6x3 M2x3 M2,5x3 M3x3
3.5   M1,6x3.5     M3x3.5
4 M1,4x4 M1,6x4 M2x4 M2,5x4 M3x4 M4x4
5 M1,4x5 M1,6x5 M2x5 M2,5x5 M3x5 M4x5 M5x5
6 M1,4x6 M1,6x6 M2x6 M2,5x6 M3x6 M4x6 M5x6
7     M2x7 M2,5x7 M3x7
8 M1,4x8 M1,6x8 M2x8 M2,5x8 M3x8 M4x8 M5x8 M6x8
9     M2x9   M3x9
10   M1,6x10 M2x10 M2,5x10 M3x10 M4x10 M5x10 M6x10
11         M3x11
12 M1,4x12 M1,6x12 M2x12 M2,5x12 M3x12 M4x12 M5x12 M6x12
13         M3x13
14   M1,6x14 M2x14 M2,5x14 M3x14 M4x14 M5x14 M6x14
15         M3x15 M4x15 M5x15
16   M1,6x16 M2x16 M2,5x16 M3x16 M4x16 M5x16 M6x16   M10x16
18     M2x18 M2,5x18 M3x18 M4x18 M5x18 M6x18
20   M1,6x20 M2x20 M2,5x20 M3x20 M4x20 M5x20 M6x20 M8x20 M10x20 M12x20
22     M2x22 M2,5x22 M3x22 M4x22 M5x22 M6x22
25     M2x25 M2,5x25 M3x25 M4x25 M5x25 M6x25   M10x25 M12x25
28     M2x28 M2,5x28 M3x28 M4x28 M5x28
30     M2x30 M2,5x30 M3x30 M4x30 M5x30 M6x30 M8x30 M10x30 M12x30 M14x30 M16x30
32         M3x32 M4x32 M5x32
35         M3x35 M4x35 M5x35 M6x35 M8x35 M10x35 M12x35 M14x35 M16x35
40         M3x40 M4x40 M5x40 M6x40 M8x40 M10x40 M12x40 M14x40 M16x40
45         M3x45 M4x45 M5x45 M6x45 M8x45 M10x45 M12x45 M14x45 M16x45
50         M3x50 M4x50 M5x50 M6x50 M8x50 M10x50 M12x50 M14x50 M16x50
55         M3x55 M4x55 M5x55 M6x55 M8x55 M10x55 M12x55 M14x55 M16x55
60         M3x60 M4x60 M5x60 M6x60 M8x60 M10x60 M12x60 M14x60 M16x60
65         M3x65 M4x65   M6x65   M10x65   M14x65 M16x65
70         M3x70 M4x70 M5x70 M6x70 M8x70 M10x70 M12x70 M14x70 M16x70
75                       M14x75 M16x75
80         M3x80 M4x80 M5x80 M6x80 M8x80 M10x80 M12x80 M14x80 M16x80
85                       M14x85 M16x85
90         M3x90 M4x90 M5x90 M6x90 M8x90 M10x90 M12x90 M14x90 M16x90
100         M3x100 M4x100 M5x100 M6x100 M8x100 M10x100 M12x100 M14x100 M16x100
110             M5x110 M6x110   M10x110 M12x110 M14x110 M16x110
120             M5x120 M6x120   M10x120 M12x120 M14x120 M16x120
130             M5x130 M6x130   M10x130 M12x130 M14x130 M16x130
140               M6x140   M10x140 M12x140 M14x140 M16x140
150               M6x150   M10x150 M12x150 M14x150 M16x150
