Каталог >> Фурнитура для электронных устройств >> Крепеж (метизы) >> Винты металлические

Винты с шестигранной крестовой головкой и невыпадающими напрессованными шайбами по GB/T 9074.13

Винты с шестигранной крестовой головкой и напрессованными<br>гроверной и плоской шайбой по GB/T 9074.13     Винты с шестигранной крестовой головкой и невыпадающими напрессованными гроверной и плоской шайбами по GB/T 9074.13 поставляются с резьбой М4...М8 различной длины.

    Винты с шестигранной крестовой головкой и невыпадающими напрессованными гроверной и плоской шайбами по GB/T 9074.13 поставляются с нашего склада в Москве и под заказ с фабрики.

     Возможность поставки отсутствующих размеров уточняйте у наших менеджеров.

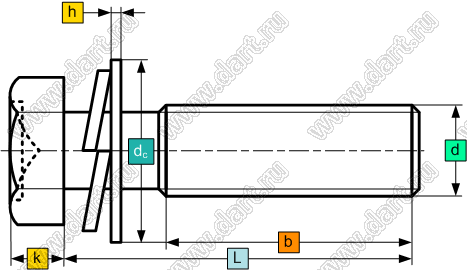

Винты с шестигранной крестовой головкой и напрессованными<br>гроверной и плоской шайбой по GB/T 9074.13
Резьба
d
Размеры, мм Номер
отвертки
Шаг
резьбы P
k s b dc M h
nom max min max min min
M4 0.7 2.8 3 2.6 7 6.64 38 9 4 0.8 2
M5 0.8 3.5 3.74 3.26 8 7.64 38 10 4.8 1 2
M6 1 4 4.24 3.76 10 9.64 38 12 6.2 1.6 3
M8 1.25 5.3 5.54 5.06 13 12.57 38 16 7.2 1.6 3

Материал: сталь нержавеющая AISI 304

Длина
L, мм
Таблица поставляемых размеров
М3 М4 М5 М6 М8 М10
6 M3x6 M4x6
8 M3x8 M4x8 M5x8
10 M3x10 M4x10 M5x10 M6x10
12 M3x12 M4x12 M5x12 M6x12 M8x12
14   M4x14 M5x14 M6x14
16 M3x16 M4x16 M5x16 M6x16 M8x16
20 M3x20 M4x20 M5x20 M6x20 M8x20 M10x20
25 M3x25 M4x25 M5x25 M6x25 M8x25 M10x25
30 M3x30 M4x30 M5x30 M6x30 M8x30 M10x30
35   M4x35 M5x35 M6x35 M8x35 M10x35
40     M5x40 M6x40 M8x40 M10x40
45       M6x45 M8x45 M10x50
50       M6x50 M8x50 M10x50
55         M8x55
60         M8x60



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
