PCRSS серия: стойки металлические цилиндрические
со внешней накаткой и с внутренней резьбой
|
|
Стандартный материал: латунь без покрытия*
Цвет: золотистый
Стойки металлические цилиндрические со внешней накаткой с внутренней резьбой применяются, в основном, для крепления печатных плат к шасси, а также для соединения печатных плат между собой.
Возможно изготовление латунных стоек с любой высотой под заказ со сроком поставки от двух недель при минимальном заказе от 1000 шт. в зависимости от размера.

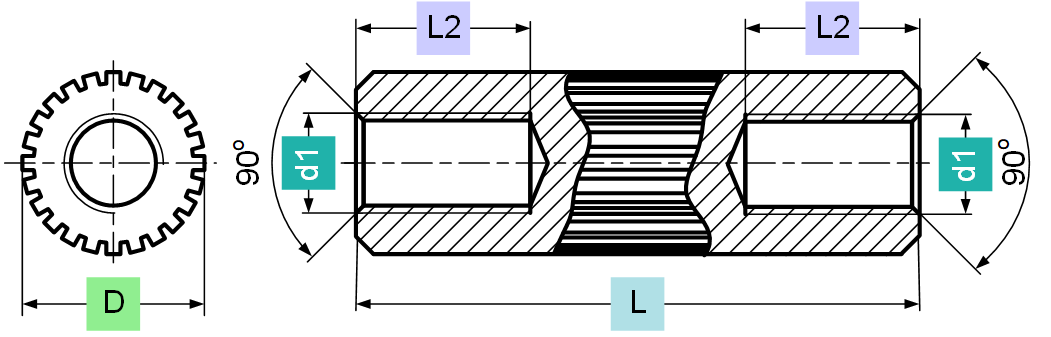

Глубина резьбы L2 латунных и стальных стоек, указанная на чертежах, является минимальной. Допустима сквозная резьба, если это специально не оговорено при заказе.
Популярные размеры латунных и стальных стоек мы поддерживаем на складе в Москве.
Условия поставки уточняйте у менеджеров.
*По запросу могут быть изготовлены латунные стойки с покрытием никелем, цинком или оловом при минимальном запуске в производство от 5000 штук.
|
|
Система обозначений металлических стоек для печатных плат:
| PC |
H |
S |
S |
2 |
- |
3.0 |
- |
15 |
N |
| 1 |
2 |
3 |
4 |
5 |
|
6 |
|
7 |
8 |
|
1) стойки для печатных плат
PC
2) профиль - круг со внешней накаткой
R
3) внутренняя резьба
S
4) внутренняя резьба
S
5) диаметр резьбы
2: М2
2.5: М2,5 |
|
6) Наружный диаметр S, мм
3.0: 3,0 мм
7) Размер L, мм
XX: длина шестигранника
8) материал
[ ] пусто: латунь без покрытия
N: латунь никелированная |
|
|
Стойки цилиндрические со внешней накаткой, со внутренними резьбами M2x0,4, D=3,0 мм
 |
|
| Размер D: |
3,0 мм |
| Резьба d1: |
M2x0,4 |
| Размер L |
см. в таблице |
| Размер L2** |
|
| латунь |
латунь никелированная |
Размеры, мм |
Код
товара |
Марка |
Код
товара |
Марка |
L |
L2 |
| 138830 |
PCRSS2-3.0-03 |
178712 |
PCRSS2-3.0-03N |
3,0 |
сквозное
отверстие |
| 138831 |
PCRSS2-3.0-04 |
178713 |
PCRSS2-3.0-04N |
4,0 |
| 138832 |
PCRSS2-3.0-05 |
178714 |
PCRSS2-3.0-05N |
5,0 |
| 138833 |
PCRSS2-3.0-06 |
178715 |
PCRSS2-3.0-06N |
6,0 |
| 138834 |
PCRSS2-3.0-07 |
178716 |
PCRSS2-3.0-07N |
7,0 |
| 138835 |
PCRSS2-3.0-08 |
178717 |
PCRSS2-3.0-08N |
8,0 |
| 138836 |
PCRSS2-3.0-09 |
178718 |
PCRSS2-3.0-09N |
9,0 |
| 138837 |
PCRSS2-3.0-10 |
178719 |
PCRSS2-3.0-10N |
10,0 |
| 138838 |
PCRSS2-3.0-11 |
178720 |
PCRSS2-3.0-11N |
11,0 |
| 138839 |
PCRSS2-3.0-12 |
178721 |
PCRSS2-3.0-12N |
12,0 |
| 138840 |
PCRSS2-3.0-13 |
178722 |
PCRSS2-3.0-13N |
13,0 | 4,0 |
| 138841 |
PCRSS2-3.0-14 |
178723 |
PCRSS2-3.0-14N |
14,0 |
| 138842 |
PCRSS2-3.0-15 |
178724 |
PCRSS2-3.0-15N |
15,0 |
| 138843 |
PCRSS2-3.0-16 |
178725 |
PCRSS2-3.0-16N |
16,0 |
| 138844 |
PCRSS2-3.0-17 |
178726 |
PCRSS2-3.0-17N |
17,0 |
| 138845 |
PCRSS2-3.0-18 |
178727 |
PCRSS2-3.0-18N |
18,0 |
| 138846 |
PCRSS2-3.0-19 |
178728 |
PCRSS2-3.0-19N |
19,0 |
| 138847 |
PCRSS2-3.0-20 |
178729 |
PCRSS2-3.0-20N |
20,0 |
| 138848 |
PCRSS2-3.0-21 |
178730 |
PCRSS2-3.0-21N |
21,0 |
| 138849 |
PCRSS2-3.0-22 |
178731 |
PCRSS2-3.0-22N |
22,0 |
| 138850 |
PCRSS2-3.0-23 |
178732 |
PCRSS2-3.0-23N |
23,0 |
| 138851 |
PCRSS2-3.0-24 |
178733 |
PCRSS2-3.0-24N |
24,0 |
| 138852 |
PCRSS2-3.0-25 |
178734 |
PCRSS2-3.0-25N |
25,0 |
| 138853 |
PCRSS2-3.0-26 |
178735 |
PCRSS2-3.0-26N |
26,0 |
| 138854 |
PCRSS2-3.0-27 |
178736 |
PCRSS2-3.0-27N |
27,0 |
| 138855 |
PCRSS2-3.0-28 |
178737 |
PCRSS2-3.0-28N |
28,0 |
| 138856 |
PCRSS2-3.0-29 |
178738 |
PCRSS2-3.0-29N |
29,0 |
| 138857 |
PCRSS2-3.0-30 |
178739 |
PCRSS2-3.0-30N |
30,0 |
| 138858 |
PCRSS2-3.0-31 |
178740 |
PCRSS2-3.0-31N |
31,0 |
| 138859 |
PCRSS2-3.0-32 |
178741 |
PCRSS2-3.0-32N |
32,0 |
| 138860 |
PCRSS2-3.0-33 |
178742 |
PCRSS2-3.0-33N |
33,0 |
| 138861 |
PCRSS2-3.0-34 |
178743 |
PCRSS2-3.0-34N |
34,0 |
| 138862 |
PCRSS2-3.0-35 |
178744 |
PCRSS2-3.0-35N |
35,0 |
* Стандартный материал - латунь без покрытия.
Заказ стоек из других материалов возможен в количестве от 5000 штук одного размера
при отсутствии на складе в Москве.
** Размер L2 приведен для справки, производитель оставляет за собой право изменять его в небольших пределах без уведомления. |
|
|
Стойки цилиндрические со внешней накаткой, со внутренн резьбой M2x0,4, D=3,5 мм
|
|
| Размер D: |
3,5 мм |
| Резьба d1: |
M2x0,4 |
| Размер L |
см. в таблице |
| Размер L2** |
|
| латунь |
латунь никелированная |
Размеры, мм |
Код
товара |
Марка |
Код
товара |
Марка |
L |
L2 |
| 138863 |
PCRSS2-3.5-03 |
178745 |
PCRSS2-3.5-03N |
3,0 |
сквозное
отверстие |
| 138864 |
PCRSS2-3.5-04 |
178746 |
PCRSS2-3.5-04N |
4,0 |
| 80071 |
PCRSS2-3.5-05 |
178747 |
PCRSS2-3.5-05N |
5,0 |
| 138865 |
PCRSS2-3.5-06 |
178748 |
PCRSS2-3.5-06N |
6,0 |
| 80072 |
PCRSS2-3.5-07 |
178749 |
PCRSS2-3.5-07N |
7,0 |
| 80073 |
PCRSS2-3.5-08 |
178750 |
PCRSS2-3.5-08N |
8,0 |
| 80074 |
PCRSS2-3.5-09 |
178751 |
PCRSS2-3.5-09N |
9,0 |
| 130045 |
PCRSS2-3.5-10 |
178752 |
PCRSS2-3.5-10N |
10,0 |
| 138866 |
PCRSS2-3.5-11 |
178753 |
PCRSS2-3.5-11N |
11,0 |
| 138867 |
PCRSS2-3.5-12 |
178754 |
PCRSS2-3.5-12N |
12,0 |
| 138868 |
PCRSS2-3.5-13 |
178755 |
PCRSS2-3.5-13N |
13,0 | 4,0 |
| 138869 |
PCRSS2-3.5-14 |
178756 |
PCRSS2-3.5-14N |
14,0 |
| 138870 |
PCRSS2-3.5-15 |
178757 |
PCRSS2-3.5-15N |
15,0 |
| 80075 |
PCRSS2-3.5-16 |
178758 |
PCRSS2-3.5-16N |
16,0 |
| 138871 |
PCRSS2-3.5-17 |
178759 |
PCRSS2-3.5-17N |
17,0 |
| 138872 |
PCRSS2-3.5-18 |
178760 |
PCRSS2-3.5-18N |
18,0 |
| 80076 |
PCRSS2-3.5-19 |
178761 |
PCRSS2-3.5-19N |
19,0 |
| 80077 |
PCRSS2-3.5-20 |
178762 |
PCRSS2-3.5-20N |
20,0 |
| 138873 |
PCRSS2-3.5-21 |
178763 |
PCRSS2-3.5-21N |
21,0 |
| 138874 |
PCRSS2-3.5-22 |
178764 |
PCRSS2-3.5-22N |
22,0 |
| 138875 |
PCRSS2-3.5-23 |
178765 |
PCRSS2-3.5-23N |
23,0 |
| 138876 |
PCRSS2-3.5-24 |
178766 |
PCRSS2-3.5-24N |
24,0 |
| 80078 |
PCRSS2-3.5-25 |
178767 |
PCRSS2-3.5-25N |
25,0 |
| 80079 |
PCRSS2-3.5-26 |
178768 |
PCRSS2-3.5-26N |
26,0 |
| 138877 |
PCRSS2-3.5-27 |
178769 |
PCRSS2-3.5-27N |
27,0 |
| 80080 |
PCRSS2-3.5-28 |
178770 |
PCRSS2-3.5-28N |
28,0 |
| 138878 |
PCRSS2-3.5-29 |
178771 |
PCRSS2-3.5-29N |
29,0 |
| 80081 |
PCRSS2-3.5-30 |
178772 |
PCRSS2-3.5-30N |
30,0 |
| 138879 |
PCRSS2-3.5-31 |
178773 |
PCRSS2-3.5-31N |
31,0 |
| 138880 |
PCRSS2-3.5-32 |
178774 |
PCRSS2-3.5-32N |
32,0 |
| 138881 |
PCRSS2-3.5-33 |
178775 |
PCRSS2-3.5-33N |
33,0 |
| 80082 |
PCRSS2-3.5-34 |
178776 |
PCRSS2-3.5-34N |
34,0 |
| 138882 |
PCRSS2-3.5-35 |
178777 |
PCRSS2-3.5-35N |
35,0 |
* Стандартный материал - латунь без покрытия.
Заказ стоек из других материалов возможен в количестве от 5000 штук одного размера
при отсутствии на складе в Москве.
** Размер L2 приведен для справки, производитель оставляет за собой право изменять его в небольших пределах без уведомления. |
|
|
Стойки цилиндрические со внешней накаткой, со внутренн резьбой M2,5x0,45, D=3,5 мм
|
|
| Размер D: |
3,5 мм |
| Резьба d1: |
M2,5x0,45 |
| Размер L |
см. в таблице |
| Размер L2** |
|
| латунь |
латунь никелированная |
Размеры, мм |
Код
товара |
Марка |
Код
товара |
Марка |
L |
L2 |
| 138883 |
PCRSS2.5-3.5-03 |
178781 |
PCRSS2.5-3.5-03N |
3,0 |
сквозное
отверстие |
| 138884 |
PCRSS2.5-3.5-04 |
178782 |
PCRSS2.5-3.5-04N |
4,0 |
| 138885 |
PCRSS2.5-3.5-05 |
178783 |
PCRSS2.5-3.5-05N |
5,0 |
| 138886 |
PCRSS2.5-3.5-06 |
178784 |
PCRSS2.5-3.5-06N |
6,0 |
| 138887 |
PCRSS2.5-3.5-07 |
178785 |
PCRSS2.5-3.5-07N |
7,0 |
| 138888 |
PCRSS2.5-3.5-08 |
178786 |
PCRSS2.5-3.5-08N |
8,0 |
| 138889 |
PCRSS2.5-3.5-09 |
178787 |
PCRSS2.5-3.5-09N |
9,0 |
| 138890 |
PCRSS2.5-3.5-10 |
178788 |
PCRSS2.5-3.5-10N |
10,0 |
| 138891 |
PCRSS2.5-3.5-11 |
178789 |
PCRSS2.5-3.5-11N |
11,0 |
| 138892 |
PCRSS2.5-3.5-12 |
178790 |
PCRSS2.5-3.5-12N |
12,0 |
| 138893 |
PCRSS2.5-3.5-13 |
178791 |
PCRSS2.5-3.5-13N |
13,0 | 5,0 |
| 138894 |
PCRSS2.5-3.5-14 |
178792 |
PCRSS2.5-3.5-14N |
14,0 |
| 138895 |
PCRSS2.5-3.5-15 |
178793 |
PCRSS2.5-3.5-15N |
15,0 |
| 138896 |
PCRSS2.5-3.5-16 |
178794 |
PCRSS2.5-3.5-16N |
16,0 |
| 138897 |
PCRSS2.5-3.5-17 |
178795 |
PCRSS2.5-3.5-17N |
17,0 |
| 138898 |
PCRSS2.5-3.5-18 |
178796 |
PCRSS2.5-3.5-18N |
18,0 |
| 138899 |
PCRSS2.5-3.5-19 |
178797 |
PCRSS2.5-3.5-19N |
19,0 |
| 138900 |
PCRSS2.5-3.5-20 |
178798 |
PCRSS2.5-3.5-20N |
20,0 |
| 138901 |
PCRSS2.5-3.5-21 |
178799 |
PCRSS2.5-3.5-21N |
21,0 |
| 138902 |
PCRSS2.5-3.5-22 |
178800 |
PCRSS2.5-3.5-22N |
22,0 |
| 138903 |
PCRSS2.5-3.5-23 |
178801 |
PCRSS2.5-3.5-23N |
23,0 |
| 138904 |
PCRSS2.5-3.5-24 |
178802 |
PCRSS2.5-3.5-24N |
24,0 |
| 138905 |
PCRSS2.5-3.5-25 |
178803 |
PCRSS2.5-3.5-25N |
25,0 |
| 138906 |
PCRSS2.5-3.5-26 |
178804 |
PCRSS2.5-3.5-26N |
26,0 |
| 138907 |
PCRSS2.5-3.5-27 |
178805 |
PCRSS2.5-3.5-27N |
27,0 |
| 138908 |
PCRSS2.5-3.5-28 |
178806 |
PCRSS2.5-3.5-28N |
28,0 |
| 138909 |
PCRSS2.5-3.5-29 |
178807 |
PCRSS2.5-3.5-29N |
29,0 |
| 138910 |
PCRSS2.5-3.5-30 |
178808 |
PCRSS2.5-3.5-30N |
30,0 |
| 138911 |
PCRSS2.5-3.5-31 |
178809 |
PCRSS2.5-3.5-31N |
31,0 |
| 138912 |
PCRSS2.5-3.5-32 |
178810 |
PCRSS2.5-3.5-32N |
32,0 |
| 138913 |
PCRSS2.5-3.5-33 |
178811 |
PCRSS2.5-3.5-33N |
33,0 |
| 138914 |
PCRSS2.5-3.5-34 |
178812 |
PCRSS2.5-3.5-34N |
34,0 |
| 138915 |
PCRSS2.5-3.5-35 |
178813 |
PCRSS2.5-3.5-35N |
35,0 |
* Стандартный материал - латунь без покрытия.
Заказ стоек из других материалов возможен в количестве от 5000 штук одного размера
при отсутствии на складе в Москве.
** Размер L2 приведен для справки, производитель оставляет за собой право изменять его в небольших пределах без уведомления. |
|
|
|
|
