Мощные дроссели для поверхностного монтажа

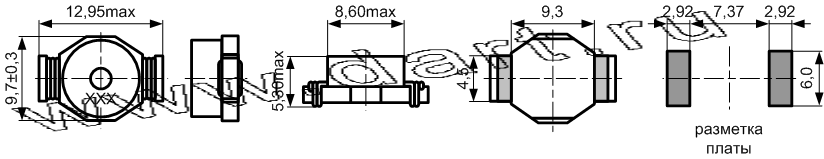

CST084S серия экранированных мощных дросселей для поверхностного монтажа

CST084S

серия экранированных мощных дросселей для поверхностного монтажа

CST084S серия экранированных мощных дросселей для поверхностного монтажа

Наименование
Марки-ровка
Индуктивность, мкГн при 100 кГц и нулевом постоянном токе
Сопротивление постоянному току, мОм (max.)
Индуктивность, мкГн при номинальном переменном токе
Номиналь-ный ток, А
Частота саморезо-нанса, МГц (min)
Макс. энергия, мкДж
Частота переклю-чения (max)
CST084S-1R0M
1R0
1,0± 20%
0,025
0,5
5
60
9
1 МГц
CST084S-1R5M
1R5
1,5± 20%
0,03
0,7
5
55
12
1 МГц
CST084S-2R2M
2R2
2,2± 20%
0,035
1
5
55
15
1 МГц
CST084S-3R3M
3R3
3,3± 20%
0,04
1,5
5
50
16
1 МГц
CST084S-4R7M
4R7
4,7± 20%
0,045
2
3
45
10
1 МГц
CST084S-6R8M
6R8
6,8± 20%
0,05
4
2,5
40
14
1 МГц
CST084S-100M
100
10± 20%
0,055
5
2
35
11
1 МГц
CST084S-150M
150
15± 20%
0,06
6
1,8
25
12
1 МГц
CST084S-220M
220
22± 20%
0,084
10
1,5
22
11
1 МГц
CST084S-330M
330
33± 20%
0,09
12
1,3
18
13
1 МГц
CST084S-470M
470
47± 20%
0,11
27
1
16
13
1 МГц
CST084S-680M
680
68± 20%
0,15
40
0,9
12
17
1 МГц
CST084S-101M
101
100± 20%
0,29
50
0,8
9
15
1 МГц
CST084S-151M
151
150± 20%
0,36
80
0,6
8
15
500 кГц
CST084S-221M
221
220± 20%
0,39
90
0,5
6
10
500 кГц
CST084S-331M
331
330± 20%
0,73
150
0,4
5
13
500 кГц
CST084S-471M
471
470± 20%
0,88
200
0,35
4
13
500 кГц
CST084S-681M
681
680± 20%
1,15
300
0,3
3
13
500 кГц
CST084S-102M
102
1000± 20%
1,45
420
0,25
2,5
13
500 кГц

Примечания:

  • Допуски: M: ± 20%
  • Рабочая температура: -25° C ... +85° C
  • Индуктивность измерена LCR-метром HP4284A
  • Сопротивление постоянному току измерено миллиомметром 502BC
  • Падение индуктивности не превышает 10% при номинальном токе
  • Очень низкий профиль для использования в DC-DC преобразователях, драйверах ЖК-модулей, ноутбуках, электролюминесцентной подсветке цифровых видеокамер и другой портативной аппаратуре
