| Transformers |
Трансформаторы
Серия FTA10~15W
Triple-Output Fully-Isolated Series
 |
| Series No. |
FA |
AC/DC |
| Output Mode |
T |
Triple |
| Output Power |
|
10~15W |
| Primary Output Voltage |
|
5V |
| Secondary Output Voltage |
|
5V 12V 15V 24V |
| Secondary Output Current |
|
<200 mA |
| EMI Filter Unit |
F |
With EMI Filter Unit |
| Seal Packaging |
C |
Horizontal Mounted |
| Output Isolation |
I |
Isolation |
| Input Features |
Input voltage range |
165~265VAC 200~360VDC |
| Output Features |
Voltage accuracy |
Vout1 Output Voltage ±2%
Vout2 Output Voltage ±5% |
| Load regulation |
10%~100%Ionom:
△ Voutnom ±0.5% |
| Line regulation |
Vinmin~Vinmax:
△ Voutnom ±0.2% |
| Ripple and noise |
<1% Voutnom (max) |
| Efficiency |
See Model Selection Table |
| Temperature coefficient |
<0.02%/°C(Maximum) |
| Protection Features |
Isolation voltage |
Vin~Vout, Vin ~FG, Vout ~FG
2500VAC/min |
| Isolation resistance |
>100 MOm |
| MTBF |
>5x105 h |
| Character of Protection |
Short Circuit Protection (Self-Recovery)
Overheat Protection (Self-Recovery) |
| Ambient Features |
Operating ambient |
-25...+60°C Full Load Use |
| +60...+85°C in Derating |
| Storage temperature |
-30...+105°C |
| Relative density |
10RH...90RH |
| Cooling |
Natual Cooling |
| Model Selection Table |
| Model |
Input Voltage Range
(Vac) |
Output Voltage/
Output Current
(V1)/(A1) (V2)/(A2) (V3)/(A3) |
Output
Power |
Typical
Efficiency
(%) |
| FAT15-050505- NFCI |
165V~265V |
5/2.60 5/0.10 5/0.10 |
15W |
76 |
| FAT15-051205- NFCI |
165V~265V |
5/2.00 12/0.10 5/0.10 |
15W |
80 |
| FAT15-051212- NFCI |
165V~265V |
5/2.00 12/0.10 12/0.10 |
15W |
80 |
| FAT15-051224- NFCI |
165V~265V |
5/2.00 12/0.10 24/0.10 |
15W |
80 |
| FAT15-051515- NFCI |
165V~265V |
5/1.80 15/0.10 15/0.10 |
15W |
80 |
| FAT15-052424- NFCI |
165V~265V |
5/1.60 24/0.10 24/0.10 |
15W |
80 |
Note:Power can be seclected 10W.

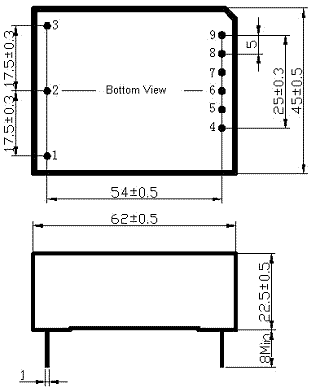

Drawing Diagram
Pin Definitions
| Pin # |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
| Description |
FG |
N |
L |
-V1 |
+V1 |
-V2 |
+V2 |
-V3 |
+V3 |
|
|
|
|
|
