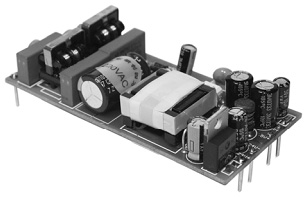

Серия KAD10W
Double-Output Isolated Power Supply For Relay Protection
 |
| Series No. |
KA |
AC/DC |
| Output Mode |
D |
Double |
| Output Power |
|
10~15W |
| Primary Output Voltage |
|
5V |
| Secondary Output Voltage |
|
24V |
| Secondary Output Current |
H |
200 mA |
| EMI Filter Uni |
F |
With EMI Filter Unit |
| Seal Packaging |
C |
Horizontal Mounted |
| Output Isolation |
I |
Isolation |
| Input Features |
Input voltage range |
85~265VAC
100~360VDC |
| Output Features |
Voltage accuracy |
Vout1 Output Voltage ±2%
Vout2 Output Voltage ±5% |
| Load regulation |
10%~100%Ionom:
△ Voutnom ±0.5% |
| Line regulation |
Vinmin~Vinmax:
△ Voutnom ±0.2% |
| Ripple and noise |
<1% Voutnom (max) |
| Efficiency |
See Model Selection Table |
| Temperature coefficient |
<0.02%/°C(Maximum) |
| Protection Features |
Isolation voltage |
Vin~Vout, Vin ~FG, Vout ~FG
2500VAC/min |
| Isolation resistance |
>100 MOm |
| MTBF |
>5x105 h |
| Character of Protection |
Short Circuit Protection (Self-Recovery)
Overheat Protection (Self-Recovery) |
| Ambient Features |
Operating ambient |
-25...+60°C Full Load Use |
| +60...+85°C in Derating |
| Storage temperature |
-40...+105°C |
| Relative density |
10RH...90RH |
| Cooling |
Natual Cooling |
| Model Selection Table |
| Model |
Input Voltage Range |
Output Voltage/
Output Current
(V1)/(A1)(V2)/(A2) |
Output
Power |
Typical
Efficiency
(%) |
| (Vac) |
(Vdc) |
| KAD10-05H24-WFCI |
85V~265V |
100V~360V |
5/1.00 24/0.20 |
10W |
80 |
| KAD15-05H24-WFCI |
85V~265V |
100V~360V |
5/2.00 24/0.20 |
15W |
80 |

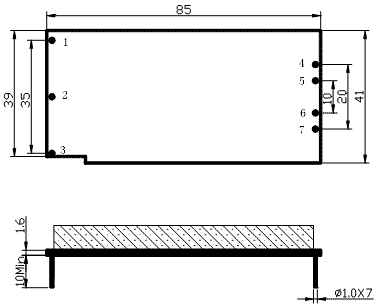

Drawing Diagram
Pin Definitions
| Pin # |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
| Description |
L |
N |
FG |
+V2 |
-V2 |
+V1 |
-V1 |
|
|
|
|
|
