SMD 5630: светодиоды повышенной яркости для поверхностного монтажа фирмы SAMSUNG
|
| |
|
"холодный" (6000-6500K)
"теплый" (2700-3500K)
|
|

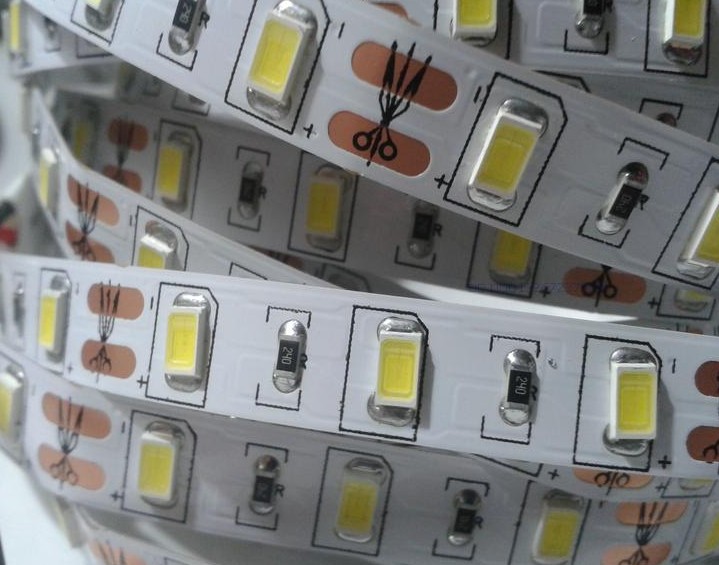

Светодиоды SMD типоразмера 5630 применяются для производства светодиодных линеек, лент и кластеров для рекламы.
Пример см. здесь. |
Абсолютные максимальные характеристики:
Прямой постоянный ток IF: 150 мА
Прямой импульсный ток: 300 мА
Обратное напряжение: 0,7...1,2 В при токе 5 мА
Рабочая температура: -40...+85°С
Температура хранения: -40...+100°С
|
Параметры измерены при IF=150 мА, Tокр=+25°C
Угол излучения 2q1/2 = 120°
| 71064 |
SPMWHT5225D5WAT0S0 A1T7S2 |
теплый белый |
3710-4260 |
17,5...21,5 |
2,8 |
2,9 |
 |
| 71063 |
SPMWHT5225D5WAV0S0 A1V2S2 |
2870-3220 |
|

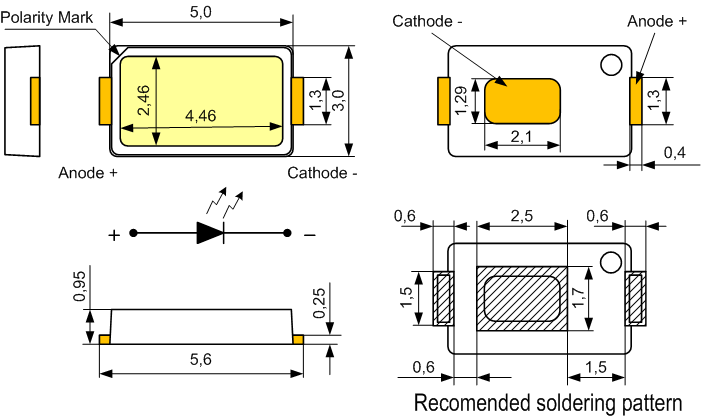

Размеры корпуса и монтажных площадок на плате, мм:
Сортировка (биннинг) светодиодов по световому потоку:
| 2700K |
SPMWHT5225D5WAW0S0 SPMWHT5225D5WAWMS0 SPMWHT5225D5WAWHS0 |
S0 |
S1 |
4,68...5,55 |
| S2 |
5,55...6,41 |
| S3 |
6,4...7,28 |
| 3000K |
SPMWHT5225D5WAV0S0 SPMWHT5225D5WAVMS0 SPMWHT5225D5WAVHS0 |
S0 |
S1 |
4,97...5,84 |
| S2 |
5,84...6,71 |
| S3 |
6,71...7,58 |
| 3500K |
SPMWHT5225D5WAU0S0 SPMWHT5225D5WAUMS0 SPMWHT5225D5WAUHS0 |
S0 |
S1 |
5,10...6,00 |
| S2 |
6,00...6,90 |
| S3 |
6,90...7,80 |
| 4000K |
SPMWHT5225D5WAT0S0 SPMWHT5225D5WATMS0 SPMWHT5225D5WATHS0 |
S0 |
S1 |
5,20...6,14 |
| S2 |
6,14...7,08 |
| S3 |
7,08...8,02 |
| 5000K |
SPMWHT5225D5WAR0S0 SPMWHT5225D5WARMS0 |
S0 |
S1 |
5,30...6,24 |
| S2 |
6,24...7,18 |
| S3 |
7,18...8,12 |
| 5700K |
SPMWHT5225D5WAQ0S0 SPMWHT5225D5WAQMS0 |
S0 |
S1 |
5,20...6,13 |
| S2 |
6,13...7,07 |
| S3 |
7,07...8,00 |
| 6500K |
SPMWHT5225D5WAP0S0 SPMWHT5225D5WAPMS0 |
S0 |
S1 |
5,10...6,03 |
| S2 |
6,03...6,96 |
| S3 |
6,96...7,89 |
| 2700K |
SPMWHT5225D5WAW0S0 SPMWHT5225D5WAWMS0 SPMWHT5225D5WAWHS0 |
S0 |
S1 |
14,02...16,61 |
| S2 |
16,61...19,21 |
| S3 |
19,21...21,80 |
| 3000K |
SPMWHT5225D5WAV0S0 SPMWHT5225D5WAVMS0 SPMWHT5225D5WAVHS0 |
S0 |
S1 |
14,89...17,49 |
| S2 |
17,49...20,10 |
| S3 |
20,10...22,70 |
| 3500K |
SPMWHT5225D5WAU0S0 SPMWHT5225D5WAUMS0 SPMWHT5225D5WAUHS0 |
S0 |
S1 |
15,27...17,97 |
| S2 |
17,97...20,67 |
| S3 |
20,67...23,36 |
| 4000K |
SPMWHT5225D5WAT0S0 SPMWHT5225D5WATMS0 SPMWHT5225D5WATHS0 |
S0 |
S1 |
15,57...18,39 |
| S2 |
18,39...21,20 |
| S3 |
21,20...24,02 |
| 5000K |
SPMWHT5225D5WAR0S0 SPMWHT5225D5WARMS0 |
S0 |
S1 |
15,87...18,69 |
| S2 |
18,69...21,50 |
| S3 |
21,50...24,32 |
| 5700K |
SPMWHT5225D5WAQ0S0 SPMWHT5225D5WAQMS0 |
S0 |
S1 |
15,57...18,37 |
| S2 |
18,37...21,17 |
| S3 |
21,17...23,97 |
| 6500K |
SPMWHT5225D5WAP0S0 SPMWHT5225D5WAPMS0 |
S0 |
S1 |
15,27...18,06 |
| S2 |
18,06...20,84 |
| S3 |
20,84...23,63 |
Сортировка (биннинг) светодиодов по цветовым оттенкам:
| 2700K |
SPMWHT5225D5WAW0S0 |
W0(Whole bin) |
W1, W2, W3, W4, W5, W6, W7, W8, W9, WA, WB, WC, WD, WE, WF, WG |
| SPMWHT5225D5WAWMS0 |
WM(Quater bin) |
W6, W7, WA, WB |
| SPMWHT5225D5WAWHS0 |
WH(Half bin) |
W5, W6, W7, W8, W9, WA, WB, WC |
| 3000K |
SPMWHT5225D5WAV0S0 |
V0(Whole bin) |
V1, V2, V3, V4, V5, V6, V7, V8, V9, VA, VB, VC, VD, VE, VF, VG |
| SPMWHT5225D5WAVMS0 |
VM(Quater bin) |
V6, V7, VA, VB |
| SPMWHT5225D5WAVHS0 |
VH(Half bin) |
V5, V6, V7, V8, V9, VA, VB, VC |
| 3500K |
SPMWHT5225D5WAU0S0 |
U0(Whole bin) |
U1, U2, U3, U4, U5, U6, U7, U8, U9, UA, UB, UC, UD, UE, UF, UG |
| SPMWHT5225D5WAUMS0 |
UM(Quater bin) |
U6, U7, UA, UB |
| SPMWHT5225D5WAUHS0 |
UH(Half bin) |
U5, U6, U7, U8, U9, UA, UB, UC |
| 4000K |
SPMWHT5225D5WAT0S0 |
T0(Whole bin) |
U1, U2, U3, U4, U5, U6, U7, U8, U9, UA, UB, UC, UD, UE, UF, UG |
| SPMWHT5225D5WATMS0 |
TM(Quater bin) |
U6, U7, UA, UB |
| SPMWHT5225D5WATHS0 |
TH(Half bin) |
U5, U6, U7, U8, U9, UA, UB, UC |
| 5000K |
SPMWHT5225D5WAR0S0 |
R0(Whole bin) |
R1, R2, R3, R4, R5, R6, R7, R8 |
| SPMWHT5225D5WARMS0 |
RM(Quater bin) |
R1, R2, R3, R4 |
| 5700K |
SPMWHT5225D5WAQ0S0 |
Q0(Whole bin) |
Q1, Q2, Q3, Q4, Q5, Q6, Q7, Q8 |
| SPMWHT5225D5WAQMS0 |
QM(Quater bin) |
Q1, Q2, Q3, Q4 |
| 6500K |
SPMWHT5225D5WAP0S0 |
P0(Whole bin) |
P1, P2, P3, P4, P5, P6, P7, P8 |
| SPMWHT5225D5WAPMS0 |
PM(Quater bin) |
P1, P2, P3, P4 |
|
|
|
|
|
