| Разъемы и клеммники/ Панельки для микросхем |
DS1007 серия:
панельки для микросхем цанговые с удлиненными выводами для выводного монтажа, шаг 2,54 мм |
|
| DS1007 |
- |
20 |
B |
T1 |
W |
S |
F6 |
S |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
|
1) Серия:
DS1007
2) Количество контактов:
06, 08, 14, 16, 18, 20, 24, 28, 32, 40
3) Тип зажима:
B: цанга 4 лепестка
4) Покрытие выводов:
T1: лужение

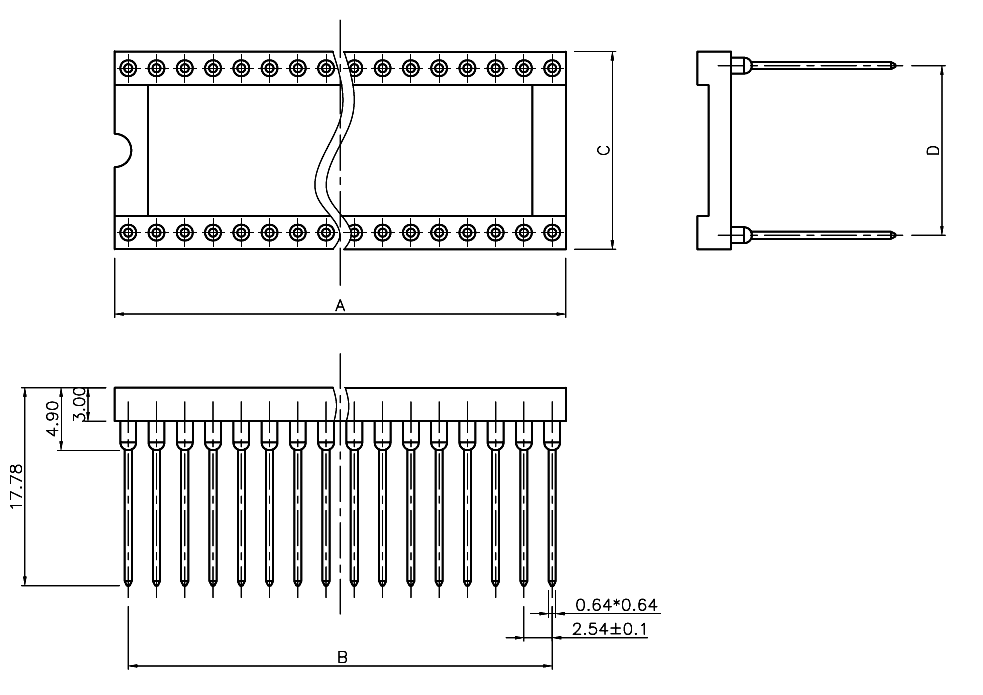

5) Ширина (размер D):
N: 7,62мм (06...28P)
W: 15,24мм (24...40P)
6) Материал корпуса:
S: PBT (полибутилентерефталат)
7) Покрытие гнезд:
T1: лужение
F6: золочение 3µ"
8) Центральная распорка:
S: имеется
X: отсутствует
|
|
Панельки для микросхем цанговые с удлиненными выводами для выводного монтажа (шаг 2,54 мм) серии DS1007 серии обеспечивают лучшее соединение с выводами микросхем по сравнению с лепестковыми панельками. Контакты для панелек цанговых серии DS1007 производятся на высокоточном токарном оборудовании, поэтому имеют более высокую цену. Панельки для микросхем цанговые с удлиненными выводами для выводного монтажа (шаг 2,54 мм) серии DS1007 поставляются нами со склада в Москве и под заказ с фабрики. Условия поставки панелек для микросхем цанговых с удлиненными выводами для выводного монтажа (шаг 2,54 мм) серии DS1007 уточняйте у наших менеджеров. |
Спецификация:
Допустимый ток:3 А
Сопротивление изоляции:100 МОм(мин)
Сопротивление контактов:10 мОм(макс)
Материал:
Изолятор: стеклонаполненный полиэстер марки PBT-GF30-FR (UL94V 0)
Контакты: бериллиевая бронза марки C17200
|
| 166239 |
DS1007-206BT1NSF6 |
6 |
7.62 |
5.08 |
10.16 |
7.62 |
| 166240 |
DS1007-208BT1NSF6 |
8 |
10.16 |
7.62 |
10.16 |
7.62 |
| 166241 |
DS1007-214BT1NSF6 |
14 |
17.78 |
15.24 |
10.16 |
7.62 |
| 166242 |
DS1007-216BT1NSF6 |
16 |
20.32 |
17.78 |
10.16 |
7.62 |
| 166243 |
DS1007-218BT1NSF6 |
18 |
22.86 |
20.34 |
10.16 |
7.62 |
| 166244 |
DS1007-220BT1NSF6 |
20 |
25.40 |
22.86 |
10.16 |
7.62 |
| 166245 |
DS1007-224BT1NSF6 |
24 |
30.48 |
27.94 |
10.16 |
7.62 |
| 166247 |
DS1007-224BT1WSF6 |
24 |
30.48 |
27.94 |
17.78 |
15.24 |
| 166246 |
DS1007-228BT1NSF6 |
28 |
35.56 |
33.02 |
10.16 |
7.62 |
| 166248 |
DS1007-228BT1WSF6 |
28 |
35.56 |
33.02 |
17.78 |
15.24 |
| 166249 |
DS1007-232BT1WSF6 |
32 |
40.64 |
38.10 |
17.78 |
15.24 |
| 166250 |
DS1007-240BT1WSF6 |
40 |
50.80 |
48.26 |
17.78 |
15.24 |
|
|
|
|
|
