| Разъемы и клеммники/ Панельки для микросхем |
BL7210-3xxxM (DS1001-02-xxN) серия:
панельки для микросхем цанговые для поверхностного (SMD) монтажа, шаг 2,54 мм |
|
| DS1001-03 |
20 |
W |
1 |
3 |
| 1 |
2 |
3 |
4 |
5 |
|
|
1) Серия:
DS1001-03
2) Количество контактов:
24, 28, 42, 48, 52, 56, 64
3) Ширина (размер D):
N: 10,16мм (24,28P)
W: 15,24мм (42...56P)
D: 19.05мм (64P)
4) Покрытие выводов:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
5) Покрытие гнезд:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
|
|
Панельки для микросхем цанговые для выводного монтажа серии BL7220-28xxxS (DS1001-03-xxW13, TRSS-xx, 1778MC-xx) обеспечивают лучшее соединение с выводами микросхем по сравнению с лепестковыми панельками. Контакты для панелек цанговых серии BL7220-28xxxS (DS1001-03-xxW13, TRSS-xx, 1778MC-xx) производятся на высокоточном токарном оборудовании. Панельки цанговые для выводного монтажа серии BL7220-28xxxS (DS1001-03-xxW13, TRSS-xx, 1778MC-xx) поставляются нами со склада в Москве и под заказ с фабрики. Условия поставки панелек цанговых для выводного монтажа серии BL7220-28xxxS (DS1001-03-xxW13, TRSS-xx, 1778MC-xx) уточняйте у наших менеджеров. |
Спецификация:
Допустимый ток:3 А
Сопротивление изоляции:100 МОм(мин)
Сопротивление контактов:10 мОм(макс)
Материал:
Изолятор: стеклонаполненный полиэстер марки PBT-GF30-FR (UL94V 0)
Контакты: бериллиевая бронза марки C17200
|
| 17327 |
BL7220-28316S |
|
16 |
7.62 |
10.16 |
| 17326 |
BL7220-28424S |
DS1001-03-24N13 |
24 |
10.16 |
12.70 |
| 17661 |
BL7220-28428S |
DS1001-03-28N13 |
28 |
10.16 |
12.70 |
| 182811 |
BL7220-28430S |
|
30 |
10.16 |
12.70 |
| 182812 |
BL7220-28432S |
|
32 |
10.16 |
12.70 |
| 182813 |
BL7220-28448S |
|
48 |
10.16 |
12.70 |
| 182814 |
BL7220-28520S |
|
20 |
15.24 |
17.64 |
| 182815 |
BL7220-28524S |
|
24 |
15.24 |
17.64 |
| 182816 |
BL7220-28528S |
|
28 |
15.24 |
17.64 |
| 182817 |
BL7220-28540S |
|
40 |
15.24 |
17.64 |
| 52279 |
BL7220-28542S |
DS1001-03-42W13 |
42 |
15.24 |
17.64 |
| 52280 |
BL7220-28548S |
DS1001-03-48W13 |
48 |
15.24 |
17.64 |
| 52281 |
BL7220-28552S |
DS1001-03-52W13 |
52 |
15.24 |
17.64 |
| 52282 |
BL7220-28556S |
DS1001-03-56W13 |
56 |
15.24 |
17.64 |
| 182818 |
BL7220-28564S |
|
64 |
15.24 |
17.64 |
| 182819 |
BL7220-28568S |
|
68 |
15.24 |
17.64 |
| 52283 |
BL7220-28664S |
DS1001-03-64D13 |
64 |
19.05 |
21.45 |
|
|
|
|
|
- Уважаемые покупатели! Из-за быстро меняющихся, независящих от нас обстоятельств, цены, опубликованные в Магазине, могут оказаться недействительными, не являются окончательными, предназначены только для предварительного ознакомления и ни при каких обстоятельствах не являются публичной офертой. Актуальные цены необходимо уточнять у менеджеров.
- Информацию о наличии товаров и свежих ценах уточняйте у наших менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Также можно отправить запрос, нажав ссылку:
sales@dart.ru

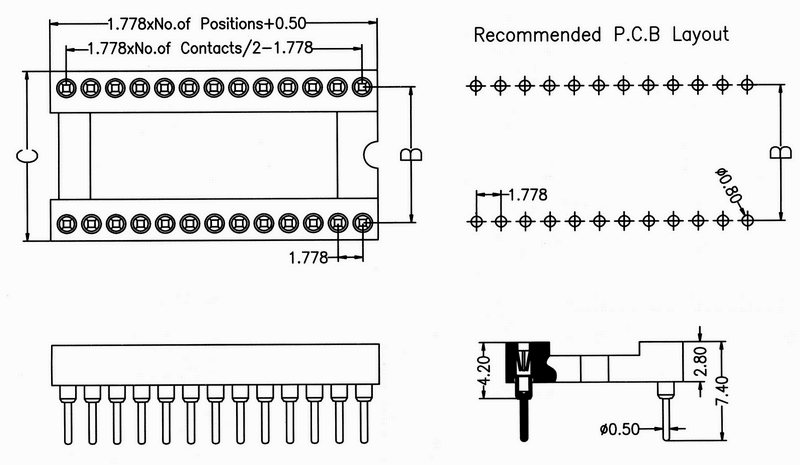

- Представленная техническая информация и размеры на чертежах, опубликованные на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами и ни при каких обстоятельствах не являются публичной офертой.
