| Разъемы и клеммники/ Панельки для микросхем |
BL7210-30xxSN (DS1001-1-xx, TRS-xx, 2227MC-xx, TRS/TRL) серия:
панельки для микросхем цанговые для выводного монтажа, шаг 2,54 мм |
|
| DS1001-03 |
20 |
B |
T1 |
W |
S |
F6 |
S |
| 1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
|
1) Серия:
DS1001-03
2) Количество контактов:
06, 08, 12, 14, 16, 18, 20, 24, 28, 32, 40
3) Тип зажима:
B: цанга 4 лепестка
4) Покрытие выводов:
T1: лужение
8: напыление золотом
5) Ширина (размер D):
N: 7,62мм (06...28P)
W: 15,24мм (24...40P)
6) Материал корпуса:
S: PBT (полибутилентерефталат)
7) Покрытие гнезд:
T1: лужение
F6: золочение 3µ"
7: золочение 30µ"
8) Центральная распорка:
S: имеется
X: отсутствует
|
|
Панельки для микросхем цанговые для выводного монтажа (шаг 2,54 мм) серии BL7210-30xxSN (DS1001-1-xx, TRS-xx, 2227MC-xx, TRS/TRL) обеспечивают лучшее соединение с выводами микросхем по сравнению с лепестковыми панельками. Контакты для панелек цанговых серии BL7210-30xxSN (DS1001-1-xx, TRS-xx, 2227MC-xx, TRS/TRL) производятся на высокоточном токарном оборудовании. Панельки для микросхем цанговые для выводного монтажа (шаг 2,54 мм) серии BL7210-30xxSN (DS1001-1-xx, TRS-xx, 2227MC-xx, TRS/TRL) поставляются нами со склада в Москве и под заказ с фабрики. Условия поставки панелек для микросхем цанговых для выводного монтажа (шаг 2,54 мм) серии BL7210-30xxSN (DS1001-1-xx, TRS-xx, 2227MC-xx, TRS/TRL) уточняйте у наших менеджеров. |

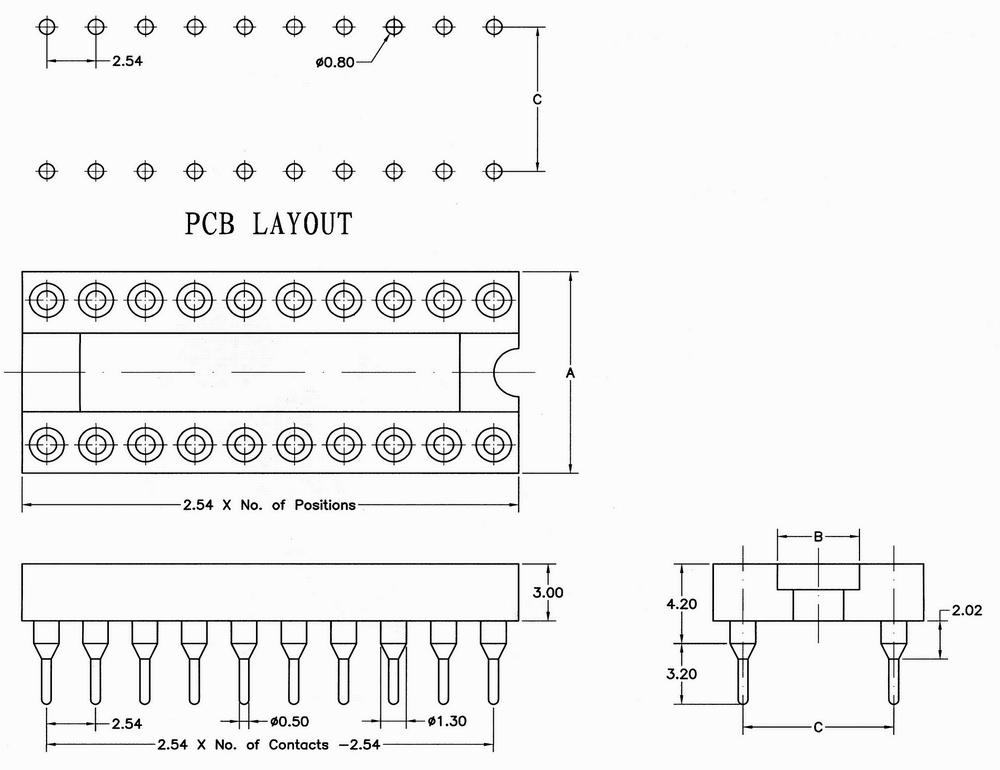

Спецификация:
Допустимый ток:3 А
Сопротивление изоляции:100 МОм(мин)
Сопротивление контактов:10 мОм(макс)
Материал:
Изолятор: стеклонаполненный полиэстер марки PBT-GF30-FR (UL94V 0)
Контакты: бериллиевая бронза марки C17200
|
| 18032 |
BL7210-3006 |
DS1001-1-06BT1NSF6, TRS-6, 2227MC-06-03 |
6 |
10.12 |
4.14 |
7.62 |
| 24158 |
BL7210-3008 |
DS1001-1-08BT1NSF6, TRS-8, 2227MC-08-03 |
8 |
10.12 |
4.14 |
7.62 |
| 182789 |
BL7210-3010 |
|
10 |
10.12 |
4.14 |
7.62 |
| 18031 |
BL7210-3014 |
DS1001-1-14BT1NSF6, TRS-14, 2227MC-014-03 |
14 |
10.12 |
4.14 |
7.62 |
| 18030 |
BL7210-3016 |
DS1001-1-16BT1NSF6, TRS-16, 2227MC-016-03 |
16 |
10.12 |
4.14 |
7.62 |
| 24151 |
BL7210-3018 |
DS1001-1-18BT1NSF6, TRS-18, 2227MC-018-03 |
18 |
10.12 |
4.14 |
7.62 |
| 18029 |
BL7210-3020 |
DS1001-1-20BT1NSF6, TRS-20, 2227MC-020-03 |
20 |
10.12 |
4.14 |
7.62 |
| 182794 |
BL7210-3022 |
|
22 |
10.12 |
4.14 |
7.62 |
| 52288 |
BL7210-3024N |
DS1001-1-24BT1NSF6, TRS-24, 2227MC-024-03 |
24 |
10.12 |
4.14 |
7.62 |
| 182790 |
BL7210-3028N |
|
28 |
10.12 |
4.14 |
7.62 |
| 24152 |
BL7210-3024W |
DS1001-1-24BT1NSF6, TRS-24, 2227MC-024-06 |
24 |
17.74 |
11.76 |
15.24 |
| 18028 |
BL7210-3028W |
DS1001-1-28BT1NSF6, TRS-28, 2227MC-028-06 |
28 |
17.74 |
11.76 |
15.24 |
| 17800 |
BL7210-3032 |
DS1001-1-32BT1NSF6, TRS-32, 2227MC-032-06 |
32 |
17.74 |
11.76 |
15.24 |
| 17799 |
BL7210-3036 |
DS1001-1-36BT1NSF6, TRS-36, 2227MC-036-06 |
36 |
17.74 |
11.76 |
15.24 |
| 17454 |
BL7210-3040 |
DS1001-1-40BT1NSF6, TRS-40, 2227MC-040-06 |
40 |
17.74 |
11.76 |
15.24 |
| 182788 |
BL7210-3042 |
|
42 |
17.74 |
11.76 |
15.24 |
| 182791 |
BL7210-3048 |
|
48 |
17.74 |
11.76 |
15.24 |
| 182792 |
BL7210-3050 |
|
50 |
17.74 |
11.76 |
15.24 |
| 182793 |
BL7210-3052 |
|
52 |
17.74 |
11.76 |
15.24 |
|
|
|
|
|
