| Разъемы и клеммники/ Панельки для микросхем |
BL7210-19xxxS серия:
панельки с цанговыми контактами для выводного монтажа низкие, шаг 2,54мм |
|
| BL7210 |
- |
30 |
XX |
XX |
W |
X |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
|
|
1) Серия:
BL7210
2) Высота корпуса:
30: 3,0мм
3) Количество контактов (6...64):
06 ... 64
4) Покрытие контактов:
SN: лужение
G0: золочение
5) Ширина:
W: широкий
N: узкий
6) Упаковка:
T: Tube
P: Tube+Cap
R: Reel
O: Pe Bag
A: Tray
|
|
Панельки для микросхем с цанговыми контактами для выводного монтажа низкие серии BL7210-19xxxS обеспечивают лучшее соединение с выводами микросхем по сравнению с лепестковыми панельками. Контакты для панелек цанговых серии BL7210-19xxxS производятся на высокоточном токарном оборудовании. Панельки для микросхем цанговые для выводного монтажа серии BL7210-19xxxS поставляются нами со склада в Москве и под заказ с фабрики. Условия поставки панелек для микросхем цанговых для выводного монтажа серии BL7210-19xxxS уточняйте у наших менеджеров. |
Спецификация:
Допустимый ток:3 А
Сопротивление изоляции:100 МОм(мин)
Сопротивление контактов:10 мОм(макс)
Материал:
Изолятор: стеклонаполненный полиэстер марки PBT-GF30-FR (UL94V 0)
Контакты: бериллиевая бронза марки C17200
|

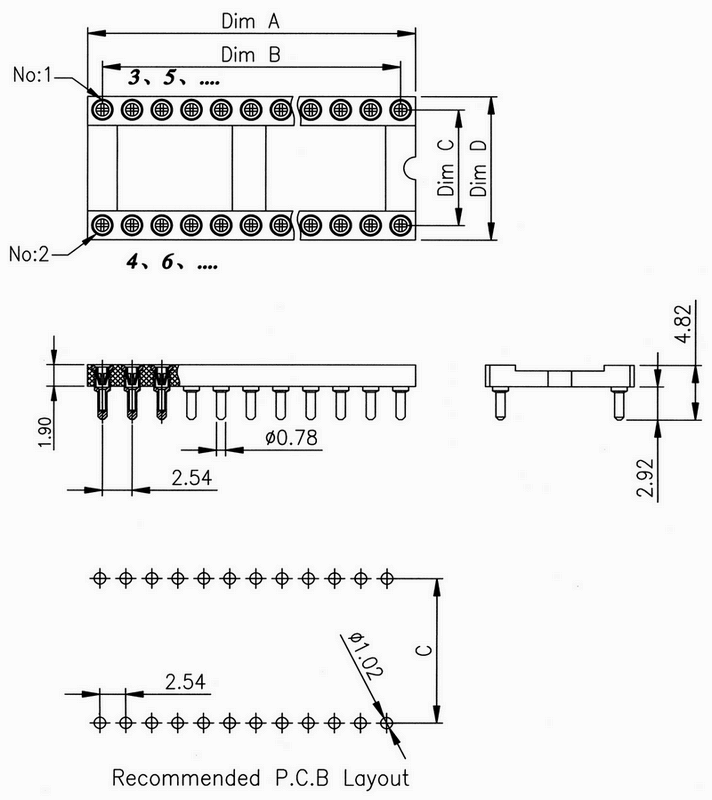

| 182829 |
BL7210-19304S |
4 |
5.08 |
2.54 |
7.62 |
10.16 |
| 182830 |
BL7210-19306S |
6 |
7.62 |
5.08 |
7.62 |
10.16 |
| 182831 |
BL7210-19308S |
8 |
10.16 |
7.62 |
7.62 |
10.16 |
| 182832 |
BL7210-19310S |
10 |
12.70 |
10.16 |
7.62 |
10.16 |
| 182833 |
BL7210-19314S |
14 |
17.78 |
15.24 |
7.62 |
10.16 |
| 182834 |
BL7210-19316S |
16 |
20.32 |
17.78 |
7.62 |
10.16 |
| 182835 |
BL7210-19318S |
18 |
22.86 |
20.32 |
7.62 |
10.16 |
| 182836 |
BL7210-19320S |
20 |
25.40 |
22.86 |
7.62 |
10.16 |
| 182837 |
BL7210-19324S |
24 |
30.48 |
27.94 |
7.62 |
10.16 |
| 182838 |
BL7210-19328S |
28 |
35.56 |
33.02 |
7.62 |
10.16 |
| 182839 |
BL7210-19416S |
16 |
20.32 |
17.78 |
10.16 |
12.70 |
| 182840 |
BL7210-19420S |
20 |
25.40 |
22.86 |
10.16 |
12.70 |
| 182841 |
BL7210-19422S |
22 |
27.94 |
25.40 |
10.16 |
12.70 |
| 182842 |
BL7210-19424S |
24 |
30.48 |
27.94 |
10.16 |
12.70 |
| 182843 |
BL7210-19428S |
28 |
35.56 |
33.02 |
10.16 |
12.70 |
| 182844 |
BL7210-19524S |
24 |
30.48 |
27.94 |
15.24 |
17.78 |
| 182845 |
BL7210-19528S |
28 |
35.56 |
33.02 |
15.24 |
17.78 |
| 182846 |
BL7210-19532S |
32 |
40.64 |
38.10 |
15.24 |
17.78 |
| 182847 |
BL7210-19536S |
36 |
45.72 |
43.18 |
15.24 |
17.78 |
| 182848 |
BL7210-19540S |
40 |
50.80 |
48.26 |
15.24 |
17.78 |
|
|
|
|
|
